O diodă este un dispozitiv semiconductor cu două terminale care permite curentului să circule într-o singură direcție. Această proprietate, precum și comportamentul în polarizare inversă, stau la baza numeroaselor aplicații ale electronicii moderne, de la redresoare la reglarea tensiunii pentru LED-uri și baterii. În particular, dioda Zener este proiectată să conducă în polarizare inversă la o tensiune fixă cunoscută, numită tensiunea Zener, ceea ce o face indispensabilă în reglarea tensiunii și protecția circuitelor.
Funcția de lucru a diodei: dinamica curentului și zona de epuizare

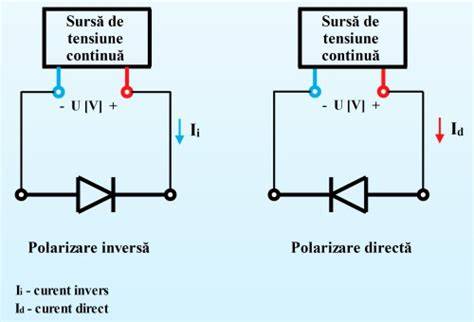

Diodele funcționează ca o poartă unidirecțională pentru curent. Când anodul este conectat la borna pozitivă a sursei și catodul la cea negativă (polarizare directă), dioda permite curentul să curgă; dacă se aplică o tensiune inversă, curentul este blocat în mare măsură până la atingerea tensiunii de rupere. Zona de epuizare este zona interioară în joncțiunea PN unde purtătorii de sarcină sunt eliminați și formează un perete electric care determină direcția fluxului de curent. Pe măsură ce tensiunea directă crește, zona de epuizare se subțiază și curentul crește rapid; în polarizare inversă, zona de epuizare se mărește, iar curentul invers este foarte mic până la ruperea inversă.
Zicerile despre tensiunea de prag (Vp) și tensiunea de rupere inversă (Vs) descriu momentele când dioda începe să conducă în polarizare directă sau să permită curent invers în limita mecanismelor sale. Pentru dioda Zener, regimul invers este utilizat în scopuri de reglare: odată ce tensiunea inversă atinge valoarea Zener dorită, dioda intră în conducție inversă controlată, menținând tensiunea de ieșire relativ constantă.
Dioda Zener ca regulator de tensiune
Un circuit tip cu diodă Zener conectată în paralel cu sarcina, cu un rezistor în serie la sursa de alimentare, permite menținerea unei tensiuni de ieșire aproape constante, chiar dacă tensiunea de intrare variază. Explicația este că dioda Zener începe să conducă în polarizare inversă în funcție de tensiunea de intrare, iar rezistența serie (R) “pretește” excesul de tensiune în schimbarea curentului prin Zener și prin sarcină. Astfel, lichidările suplimentare de tensiune la intrare se varsă în rezistor, nu în sarcină, iar tensiunea pe sarcină rămâne stabilă.
În schema tipică descrisă în draftul prezentat, sursa de 12 V DC, împreună cu rezistori R1 (220 Ω) și R2 (470 Ω) și o sarcină LED, demonstrează cum calculul diviziunii de tensiune prevede cedările la rezistențe, iar ponderea suplimentară de tensiune se reglează prin dioda Zener conectată în paralel cu ieșirea. Dacă se dorește un regim de 3 V la sarcină, se recomandă utilizarea unei diode Zener adecvate, de 3 V sau 3,1 V, iar tensiunea de intrare trebuie să fie mai mare decât tensiunea de ieșire dorită pentru funcționarea în regim de rupere inversă.
Conectarea practică: de ce un rezistor în serie cu Zener?
Rezistorul în serie este necesar pentru a limita curentul care trece prin dioda Zener și, prin aceasta, a preveni deteriorarea acesteia. În varianta descrisă, la creșterea tensiunii de intrare, curentul prin Zener și prin rezistor crește, dar tensiunea la ieșire rămâne reglata, deoarece excesul de tensiune este dissipat în rezistorul serie. Fără rezistorul serie, dioda Zener ar suporta curentul total al sursei, ceea ce ar putea depăși puterea nominală a diodei și ar provoca avarii.
Topologia tipică a unei diode Zener în reglarea tensiunii
Topologia standard este sursă de tensiune, rezistor serie și diodă Zener conectată între tensiunea de ieșire și masă, cu sarcina în paralel cu Zener. În acest aranjament, tensiunea de ieșire rămâne aproape constantă, în timp ce curentul total se ajustează în funcție de variațiile tensiunii de intrare. Zaruri de exemple includ utilizarea Zenerilor de 3,3 V, 5,1 V, 9 V, 12 V, 15 V, etc., în funcție de regimul dorit. Este important să alegeți Zenerul în funcție de curentul de regim necesar și de puterea disipată, care depinde de diferența dintre tensiunea de intrare și tensiunea de ieșire, înmulțită cu curentul prin rezistorul serie.
Tipuri de diode și roluri în circuite moderne
Diodele redresoare transformă curentul alternativ în curent continuu și sunt componente fundamentale ale surselor de alimentare. Diodele Schottky oferă o cădere de tensiune directă mai mică și timpi de recuperare mai rapizi, fiind ideale pentru comoditatea redresării în circuite de mare viteză. LED-urile folosesc diode pentru emisie de lumină, iar dioda Zener servește pentru reglarea tensiunii de referință și protecția la supratensiune în electronica sensibilă. În fluxul de energie, dioda Zener poate acționa ca referință stabilă în surse de alimentare de precizie, în timp ce FRD (diodă de recuperare rapidă) și SBD (diodă de barieră Schottky) joacă roluri-cheie în convertoare de putere, OBC-uri și aplicații din automotive.
Testarea și selecția diodei în practică
Testarea unei diode cu un multimetru în modul diodă oferă o idee despre funcționarea în polarizare directă (lecturi de tensiune directă) și în invers (lectură OL sau fără curent). O diodă sănătoasă în polarizare directă poate prezenta o cădere de tensiune de aproximativ 0,2-0,7 V pentru diodele de siliciu, în funcție de tip. În polarizarea inversă, dioda trebuie să blocheze curentul; o citire “OL” indică lipsa conducerii, ceea ce este de dorit, iar o citire similară în ambele direcții evidențiază o diodă defectă sau deschisă. Acest test este crucial pentru depanarea încărcătoare, sisteme LED, și plăci BMS.
Număr de aplicații și exemple reale
- Circuite redresoare: diodele permit transformarea AC în DC, cu protecție împotriva curentului invers și stabilizarea tensiunii.
- DRIVE pentru LED: diodele Zener și Schottky asigură reglaje de tensiune, protecție și feedback la driverele de LED.
- OBC și convertizoare de putere: diodele FRD și SBD sunt esențiale în comutarea de înaltă frecvență, minimizând pierderile.
- Protecția împotriva vârfurilor: diodele flyback protejează componentele sensibile de tensiuni tranzitorii induse de bobinele releelor.
Considerații la alegerea diodei pentru aplicații specifice
Atunci când alegeți o diodă pentru o aplicație, trebuie să luați în considerare tensiunea de funcționare, curentul maxim, timpul de revenire, vinerea de putere și regimul de lucru. Dioda Zener de precizie poate oferi o referință de tensiune stabilă, dar poate necesita curent minim pentru a menține stabilitatea în condiții reale. Dioda Schottky este favorizată în circuite de comutare rapidă datorită scăderii sale reduse a tensiunii directe și timpului de recuperare scurt. FRD-urile de curent ridicat sunt potrivite pentru aplicații EV și BMS, unde sunt necesare timpi de răspuns rapizi și foarte înaltă capacitate de curent.
Concluzie despre curentul de sarcină la diodă
Curentul de sarcină la diodă depinde de modul în care dioda este conectată în circuitul său și de regimul de lucru (polarizare directă sau inversă). În dioda Zener, curentul de sarcină se reglează prin tensiunea inversă stabilită, iar rezistența serie limitează curentul pentru a preveni distrugerea diodei. În practică, înțelegerea corectă a regimului de lucru, a valorilor de tensiune, și a necesarului de curent este esențială pentru selecția diodei potrivite (de exemplu FRD 30A 600V, SBD 20A 200V) și pentru asigurarea performanței eficiente în aplicațiile moderne, de la încărcătoare până la iluminat și sistemele EV.
What is a Zener Diode? - Electronics Basics 15
O diodă este un dispozitiv semiconductor cu două terminale, care permite curentului să circule într-o singură direcție, iar dioda Zener exploatează polarizarea inversă pentru reglare precisă a tensiunii. Într-o lume în care electronică devine din ce în ce mai sofisticată, înțelegerea funcției de lucru a diodelor și a curentului de sarcină este cheia pentru proiectare, depanare și optimizarea circuitelor moderne.
