Factorul de putere reprezintă măsura eficienței cu care energie furnizată este transformată în lucru util și este exprimat ca raport între puterea activă (kW) și puterea aparentă (kVA). În modelele de lucru reale, valoarea acestui raport este între 0 și 1, iar optimizarea lui poate reduce costuri și îmbunătăți stabilitatea sistemelor electrice. În acest articol vom detalia concepte, relații matematice esențiale și metode de corecție a factorului de putere, folosind materialul din draftul furnizat.
Ce este factorul de putere și de ce contează
Factorul de putere măsoară cât de eficient convertește un sistem electric energia furnizată în lucru util, exprimat ca un raport între 0 și 1. Sistemele ideale ating 1,0, dar majoritatea instalațiilor industriale funcționează sub 0,85 din cauza pierderilor intrinseci de energie. Un factor de putere scăzut duce la penalități și la necesitatea unor echipamente supradimensionate, crescând costurile operaționale. Puterea activă (kW) reprezintă energia utilă livrată, în timp ce puterea aparentă (kVA) include și componenta reactiva determinată de sarcini inductive sau capacitive.

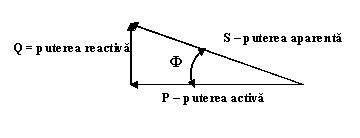

Triunghiul puterii în circuitele ac
Puterea reală (P), puterea reactivă (Q) și puterea aparentă (S) formează triunghiul de puteri. Relațiile fundamentale sunt:
- Puterea reală: P = I²R = V·I·cos(θ) ( wați, W )
- Puterea reactivă: Q = I²X = V·I·sin(θ) ( volt-amperi reactivi, VAr )
- Puterea aparentă: S = V·I ( volt-amperi, VA )
Relația dintre aceste valori este S² = P² + Q², iar factorul de putere este pf = P / S = cos(θ). În cazul unui circuit pur rezistiv, θ = 0°, iar pf = 1. Într-un circuit pur reactiva, θ = 90°, pf = 0. În practică, factorul de putere este cuprins între aceste valori, iar mai multe elemente ale sistemului contribuie la deconectarea dintre tensiune și curent.
Cum se calculează factorul de putere în practică
Factorul de putere este de obicei calculat ca raport între puterea activă și puterea aparentă: pf = P / S. Se poate exprima și ca pf = cos(θ), unde θ este unghiul dintre tensiune și curent în circuit. Într-un context practic, se folosesc valorile RMS ale tensiunii V și curentului I împreună cu cos(θ) pentru a determina pf. Pentru linii cu circulații semnificative de energie în ambele sensuri sau pentru transformatoare între punctul de măsurare și decontare, se pot utiliza atât valorile medii orare ale P(j), Q(j), cât și energiile schimbate orar (ID/IT), repetând calculul pe perioade de o oră.
Surse ale pierderilor care afectează factorul de putere
Pierderile pot fi clasificate în constante și variabile. Pierderile variabile de energie/putere activă apar în cazul transformatoarelor, iar pierderile totale de energie activă se deterministic prin însumarea pierderilor constante și variabile. Pentru liniile electrice aeriene sau în cablu între punctul de măsurare și decontare există o rezistență ohmică R și o reactanță inductivă X care influențează valorile de P, Q și S. În particular, sarcinile inductive, cum ar fi motoarele și transformatoarele, contribuie la creșterea puterii reactive și, implicit, la scăderea factorului de putere.
Ce este corecția factorului de putere (PFC) și de ce se aplică
Corecția factorului de putere (PFC) optimizează raportul dintre puterea activă (kW) și puterea aparentă (kVA), aducând valorile factorului de putere cât mai aproape de 1,0. Pe lângă reducerea pierderilor de energie, corecția reduce tentațiile de penalizare din partea furnizorilor de energie. Compensarea factorului de putere se realizează prin introducerea de condensatoare care furnizează putere reactivă capacitivă, anulând în parte sau integral componenta reactivă indusă de sarcinile inductive. În instalațiile industriale, condensatoarele pot fi montate fie fix lângă mașini, fie în sisteme scalabile cu conectare/deconectare în funcție de cererea de putere variabilă pe parcursul zilei.
Exemple clasice și impactul asupra costurilor
Un factor de putere de 0,95 poate reduce cererea de putere aparentă cu aproximativ 33% față de un sistem care funcționează la 0,70. În aplicații de scară mare, economiile pot depăși sute de mii de dolari anual, iar în instalațiile mari, reducerile pierderilor pe linie între 20% și 30% pot fi semnificative. Pe lângă economii, stabilizarea tensiunii la niveluri de ±2% contribuie la prevenirea opririlor cauzate de fluctuații de tensiune, iar durata de viață a echipamentelor poate crește prin reducerea stresului de putere reactivă.
Schimbări fizice și practici recomandate
Pentru a îmbunătăți factorul de putere, se recomandă folosirea condensatoarelor pentru compensarea sarcinilor inductive. În instalațiile mai mici, condensatoarele pot fi montate direct pe mașinile specifice, iar în cele mai mari, se folosesc sisteme mixte cu unități fixe și cu altele conectabile în funcție de cerere. Îmbunătățirea factorului de putere poate reduce cererea de energie activă și totală, reduce pierderile de tensiune în rețea și dimensiunea generatoarelor și transformatoarelor, contribuind la siguranța operațională și la economii pe termen lung.
Factorul de putere în contextul energiei regenerabile
Integrarea surselor de energie regenerabilă, cum ar fi panourile solare, poate afecta factorul de putere dacă nu este gestionată corespunzător. Unele invertoare oferă opțiuni de control al puterii reactive pentru a evita penalitățile. Controlerele de tip „4 cadrane” permit sistemelor fotovoltaice să funcționeze atât ca consumatori, cât și ca generatori, în funcție de cererea rețelei. În astfel de situații, corecția factorului de putere poate juca un rol crucial în menținerea costurilor operaționale la un nivel acceptabil.
