Prezenta etapă descrie în detaliu instalarea cablurilor pentru măsurarea tensiunii și curentului, conectarea transformatoarelor de curent (CT) pe unitățile Master, utilizarea releelor auxiliare și a comutatorului de transfer extern, precum și precauțiile necesare pentru operarea în paralel și multifazat.
3. Instalare a cablurilor pentru măsurarea tensiunii curentului alternativ
Instalarea AC-ului este necesară pentru măsurarea tensiunii prin intrarea de curent alternativ a MultiPlus(-II). Intrarea de curent alternativ a MultiPlus(-II) funcționează ca o intrare de măsurare. Deoarece releul intern de retroalimentare nu este utilizat, firele pot fi relativ subțiri. Așadar, sunt suficiente fire de 1,5 mm².
Conexiunea recomandată pentru unitățile paralele: conectați numai unitatea principală (a fiecărei faze) la borna AC-IN și lăsați borna AC-IN a unităților de tip slave neconectate.
Procedura de conectare:
- Conectați bornele AC-IN ale MultiPlus(-II) la alimentarea cu curent alternativ.
- Utilizați un întrerupător cu patru poli de 6 A pentru a fuziona firele de linie și cele neutre.
3.2. Transformator de curent
Transformatoarele de curent pentru fiecare fază (L1, L2 și L3) sunt conectate la intrările „Current Sense” de pe unitățile master de fază respective MultiPlus(-II).
Procedura de conectare:
- Îndepărtați puntea de sârmă dintre bornele INT și COM.
- Conectați firul roșu al senzorului la borna EXT și firul alb al senzorului la borna COM.
- Asigurați-vă că direcția firului prin senzorul de curent urmează săgeata îndreptată de la generator la MultiPlus(-II).
Note importante:
- Evitați să direcționați cablajul senzorului de curent în paralel și aproape de cablajul de alimentare cu curent alternativ, cablajul de semnal sau cablajul VE.Bus pentru a preveni interferența semnalului.
- Transformatorul de curent de 400 A are o rezoluție redusă de detectare a curentului, în special la curenți mici.
3.3. Releu împământare
Semnalul de comandă al releului de împământare este furnizat de terminalele „Ext GND Relay” ale MultiPlus(-II) ale unității principale de fază L1 prin intermediul unui releu de ajutor. Deoarece semnalul de ieșire „Ext GND Relay” este limitat la 24 V/200 mA, trebuie utilizat un releu de ajutor cu o bobină de 24 V pentru a comuta releul de împământare real. Puterea nominală a releului de împământare trebuie să corespundă puterii totale a invertorului din sistem.
Procedura de conectare:
- Conectați bornele bobinei releului de ajutor de împământare la bornele „Ext. GND Relay” ale MultiPlus(-II).
- Conectați bornele de alimentare ale releului de ajutor la borna L1 MultiPlus(-II) AC-OUT L și la una dintre bornele bobinei releului de împământare. Fixați acest fir cu o siguranță de 2 A.
- Conectați cealaltă bornă a bobinei releului de împământare la borna AC-OUT N a unității MultiPlus(-II) L1.
- Conectați bornele de putere ale releului de împământare între bornele GND și AC-OUT N ale MultiPlus(-II).
3.4. Comutator de transfer extern
Se poate utiliza orice contactor standard. Deoarece curentul invertorului trece prin ieșirile de curent alternativ ale unităților MultiPlus(-II), cablajul contactorului extern de transfer trebuie dimensionat corespunzător și simetric.
Procedura de conectare:
- Conectați bobina contactorului direct la bornele NO și COM ale bornelor „AUX RELAY” ale MultiPlus(-II) din unitatea master a fazei L1. Protejați acest cablu cu o siguranță de 2 A.
- Conectați o parte a bornele de alimentare la sursa de alimentare cu curent alternativ.
- Conectați cealaltă parte a bornelor de alimentare ale contactorului la bornele AC-OUT sau la unitățile MultiPlus(-II) și la sarcinile de curent alternativ.
- Protejați cablajul de ieșire a curentului alternativ cu un întrerupător de circuit adecvat pentru sarcina preconizată și calibrați cablajul. Fixați atât cablajul de linie, cât și cel neutru.

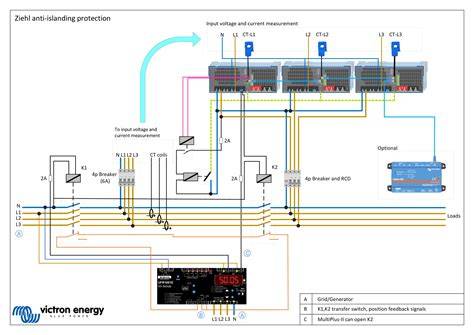

3.5. Releu Ziehl
Un releu Ziehl UFR1001E poate fi necesar pentru anumite țări sau aplicații conectate la rețea.
Transformatoarele de curent pentru măsurare tip CTN24.M sunt transformatoare de tip suport, uscate, turnate în rășină epoxidică, sub vid, având rol atât de izolație electrică, cât și de asigurare a rezistenței mecanice. Valoarea curenților nominali secundari este de 5 A sau 1 A, existând și posibilitatea de a fi combinați. Clasele de exactitate ale secundarelor de măsură pot fi 0.2S, 0.2, 0.5S, 0.5, 1, 3, iar pentru secundarele de protecție sunt 5P și 10P. Curentul limită de lucru al acestor transformatoare este de 120% din curentul nominal.
Înfășurările primare ale transformatoarelor de tip CTN24.M sunt construite cu o singură spira sau mai multe spire. Înfășurarea primară poate fi simplă - cu un singur raport de transformare - sau reconectabilă - cu două rapoarte de transformare. Reconectarea în circuitul primar se realizează cu ajutorul a două plăcuțe din alamă, montate cu șuruburi M12 cu cap hexagonal. Transformatoarele pot fi montate în orice poziție. Când se folosește doar o singură înfășurare secundară, dar a doua înfășurare secundară nu este folosită în sarcină, terminalele de început și sfârșit ale înfășurării secundare ce nu se folosește trebuie scurtcircuitate și conectate la împământare.
Transformatoarele tip CTN24.M sunt obiecte grele în raport cu volumul lor. Manevrarea și transportarea se vor face cu grijă, respectând normele de protecție a muncii. La punerea în funcțiune, se va avea în vedere amplasarea într-un spațiu cu temperatura ambientală adecvată pentru clasa de izolație specificată pe etichetă. Se va respecta legarea în circuit conform marcajelor de pe bornele transformatoarelor și instrucțiunilor de conectare.
Note importante de securitate și operaționale
Sistemele paralele și multifazate sunt complexe. Nu oferim asistență și nu recomandăm ca instalatorii fără instruire sau experiență să lucreze la aceste sisteme. Înainte de punerea inițială sub tensiune a sistemului, verificați din nou toate conexiunile. Erorile de cablare pot deteriora unitățile MultiPlus(-II).
ZIEHL UFR1001E - setting a program
