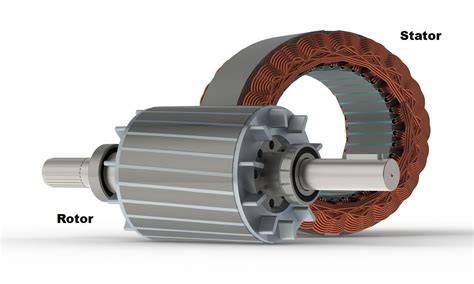

Majoritatea motoarelor electrice funcționează pe baza forțelor electromagnetice ce acționează asupra unui conductor parcurs de curent electric aflat în câmp magnetic. Indiferent de tipul motorului, acesta este construit din două părţi componente: stator şi rotor. Statorul este partea fixă a motorului, în general exterioară, ce include carcasa, bornele de alimentare, armătura feromagnetică statorică şi înfăşurarea statorică. Rotorul este partea mobilă a motorului, plasată de obicei în interior. Este format dintr-un ax şi o armatură rotorică ce susţine înfăşurarea rotorică. Între stator şi rotor există o porţiune de aer numită întrefier ce permite mişcarea rotorului faţă de stator.
Când curentul trece prin rotorul unui motor, este generat un câmp magnetic care generează o forţă electromagnetică, şi ca rezultat rotorul se roteşte. Rotatia rotorului induce o tensiune în bobinajul rotorului. Tensiunea indusă are sens opus tensiunii exterioare aplicate rotorului. În timp ce motorul se roteşte mai rapid, tensiunea rezultată este aproape egală cu cea indusă. Curentul este mic, şi viteza motorului va rămâne constantă atât timp cât asupra motorului nu acţionează nicio sarcină, sau motorul nu efectuează alt lucru mecanic decât cel efectuat pentru învârtirea rotorului.
Mecanismul creşterii curentului la sarcină
Când asupra rotorului se aplică o sarcină, tensiunea va fi redusă şi un curent mai mare va putea să treacă prin rotor. Deoarece viteza rotaţiei controlează trecerea curentului prin rotor, mecanisme speciale trebuie folosite pentru pornirea motoarelor cu curent continuu. Când rotorul se află în repaus, el, efectiv, nu are nici o rezistenţă, şi dacă voltajul normal este aplicat, va trece un curent mare, ceea ce ar putea avaria periile colectoare sau motorul.
Pentru motorul de inducţie trifazat, la pornire (viteza rotorului 0) câmpul magnetic rotativ taie înfăşurarea rotorului cu viteza sincronă de tăiere maximă, astfel încât înfăşurarea rotorului să poată simţi cel mai mare potenţial posibil. Prin urmare, un curent mare curge prin conductorul rotorului, iar statorul creşte automat curentul pentru a menţine fluxul iniţial corespunzător tensiunii de alimentare. Din acest motiv curentul de pornire al motorului asincron poate fi foarte mare (tipic 4-8 ori curentul nominal).
Pe măsură ce viteza motorului creşte, viteza de tăiere a conductorilor rotorici scade, potenţialul indus în conductorul rotorului scade, iar curentul în conductorul rotorului scade, astfel încât partea de curent din curentul statoric utilizată pentru a compensa fluxul magnetic indus scade, iar curentul statorului revine de la valoarea mare de pornire la valoarea normală de funcţionare.
Factorii principali care determină creşterea curentului în sarcină
- Tipul de motor: diferite tipuri de motoare (DC, asincron, sincron, PMSM) au caracteristici diferite ale curentului de pornire şi ale răspunsului la sarcină. De exemplu, motoarele de curent continuu au de obicei un curent de pornire mai mare în comparaţie cu unele motoare de curent alternativ.
- Sarcina pe motor: dacă motorul trebuie să pornească cu o sarcină mare ataşată, va necesita un curent de pornire mai mare. Când asupra rotorului se aplică o sarcină, tensiunea se reduce şi un curent mai mare trece prin rotor.
- Alunecarea la motoarele de inducţie: cu cât alunecarea este mai mare, cu atât curenţii induşi în rotor sunt mai intensi. Alunecarea este egală cu 1 la pornire (rotor blocat) şi aproape zero la mers în gol.
- Designul înfăşurărilor: motoarele cu un număr mare de spire sau cu reactanţe mari au căderi de tensiune specifice care influenţează curentul sub sarcină.
- Condiţii de funcţionare: diferenţa de tensiune între faze, temperatura ambientală, răcirea redusă la turaţii mici, frecvenţa tensiunii de alimentare și uzura componentelor influenţează curentul absorbit.
Curentul la gol vs curentul de sarcină
Din analiza celor două stări intuitive de gol şi încărcare, se consideră că în stare de sarcină, datorită faptului că motorul trage sarcina, acesta va corespunde unui curent mai mare; adică curentul de sarcină al motorului va fi mai mare decât curentul în gol. În starea fără sarcină a motorului, componenta curentă este în principal curentul de excitaţie, iar curentul activ corespunzător pierderii fără sarcină este relativ mic. Adică energia electrică de intrare este mică la gol, iar curentul statorului este utilizat în principal pentru a stabili un câmp magnetic.
Totuşi, situația nu este aplicabilă tuturor motoarelor: unele modele speciale pot avea un curent fără sarcină mai mare decât curentul de sarcină. De exemplu, la anumite motoare cu mai multe viteze sau cu schimbare de poli, reactanţa de scurgere poate face ca nivelul de saturaţie al circuitului magnetic sub sarcină să fie mult mai mic decât în gol, rezultând un curent de excitaţie la sarcină mai mic decât curentul de excitaţie fără sarcină.
Cum afectează tipul de sarcină curentul absorbit (exemplu PMSM)
PMSM înseamnă Motor sincron cu magneţi permanenţi. Aceste motoare sunt eficiente şi au un raport mare putere-greutate. Unul dintre avantajele motoarelor PMSM este controlabilitatea lor: ele pot funcţiona la o gamă largă de viteze şi sarcini.
Sarcinile cu cuplu constant sunt acelea în care cuplul cerut rămâne acelaşi indiferent de turaţie. Când un PMSM antrenează o sarcină de cuplu constantă, curentul absorbit de motor este proporţional cu cuplul. Deci, atâta timp cât cuplul de sarcină nu se modifică, curentul motorului va rămâne relativ stabil, deşi la viteze mici motorul poate necesita mai mult curent pentru a menţine cuplul necesar.
Sarcinile de cuplu variabile (ex.: ventilatoare, pompe centrifuge) cer un cuplu care variază cu viteza; de obicei necesarul de cuplu scade la viteze mici, ceea ce înseamnă consum mai redus de curent la turaţii joase. Sarcinile de putere constantă cer ca puterea necesară să rămână constantă pe o gamă de viteze; în acest caz cuplul este invers proporţional cu viteza, deci la viteze mici cuplul (şi implicit curentul) trebuie să fie mare.
Creşterea curentului la sarcini cu cuplu mare la viteze mici duce la pierderi de cupru şi generare mare de căldură, ceea ce poate reduce fiabilitatea şi durata de viaţă a motorului dacă nu există răcire adecvată.
Metode de reducere a curentului de pornire şi al impactului curentului mare în sarcină
Limitarea curentului de pornire al motorului se face prin:
- creşterea rezistenţei în circuitul rotorului (reostat la bornele rotorului pentru motoarele cu rotor bobinat);
- diminuarea tensiunii aplicate motorului (autotransformator, variator de tensiune alternativă, pornire lina prin convertor de frecvenţă);
- conectarea iniţială a înfăşurării statorice în stea pentru pornire şi schimbarea în triunghi după ce motorul a pornit (pornirea stea-triunghi);
- inserierea de rezistoare la înfăşurarea statorică;
- pornirea cu autotransformator (reducing-voltage autotransformer starter);
- pornirea cu convertor de frecvenţă (VFD) - oferă cel mai bun control şi reduce curentul de pornire, permiţând porniri repetate fără supraîncălzire.
Metodele comune de pornire includ: pornire directă (simplică dar cu curent mare), rezistenţă serie la pornire, autotransformator, pornirea stea-triunghi şi pornirea cu convertor de frecvenţă. Pornirea directă are curent mare şi este potrivită doar acolo unde reţeaua suportă impactul. Prin pornirea stea-triunghi curentul de pornire este redus la aproximativ 1/3 din valoarea pornirii directe; când este adoptată pornirea stea-delta, curentul de pornire este de numai 2-2,3 ori curentul nominal în practică.
Atenţionări privind supraîncălzirea şi exploatarea
Supraîncălzirea este principala cauză a defecţiunilor la motoarele electrice industriale. Pentru fiecare 10°C peste temperatura nominală de funcţionare, durata de viaţă a izolaţiei se reduce la jumătate. Un motor care funcţionează cronic la 20°C peste temperatura admisă va ceda în 25% din timpul lui normal de viaţă.
Factorii care contribuie la creşterea curentului şi la supraîncălzire includ:
- motorul forţat să livreze mai multă putere decât cea pentru care a fost dimensionat (curentul creşte, pierderile în înfăşurări cresc cu pătratul curentului);
- diferenţa de tensiune între faze (>2-3%) care cauzează curenţi inegali şi încălzire localizată;
- răcirea redusă la turaţii mici (motoarele standard sunt răcite de un ventilator montat pe ax);
- porniri frecvente: curentul de pornire al unui motor asincron este de 6-8 ori curentul nominal, iar mai mult de 6-8 porniri/oră pot fi problematice fără măsuri speciale;
- condiţiile ambientale: motoarele standard sunt proiectate pentru temperature ambientale maxime (ex.: 40°C).
Prevenirea supraîncălzirii se face prin proiectarea corectă (dimensionare), ventilaţie adecvată, protecţie electrică şi monitorizare proactivă. Motoare cu ventilator extern independent (servoventilate) menţin răcirea la turaţii mici, reducând riscul de supraîncălzire la regimuri variabile de viteză.
Relaţia numerică a curentului de pornire
Există opinii diferite privitoare la multiplii curentului nominal care apar la pornire; valori uzuale indicate în practică sunt: de 4-7 ori curentul nominal pentru motoarele asincron trifazate, iar standardul JB/T specifică anumite raporturi pentru motoarele Y (de exemplu 6-7 pentru anumite turatii sincronice). Astfel, materialele didactice şi practicile industriale menţionează frecvent că curentul de pornire al unui motor asincron este 4-7 ori curentul de lucru nominal.
Tabel: Metode comune de reducere a curentului de pornire
| Metodă | Principiu | Avantaj |
|---|---|---|
| Pornire directă | Aplicare tensiune nominală direct | Simplă, ieftină, timp scurt de pornire |
| Rezistenţă serie | Adăugare rezistenţă pentru a reduce tensiunea la înfăşurare | Reduce curentul de pornire |
| Autotransformator | Reducere tensiune cu robineţi | Permite ajustare curent şi cuplu de pornire |
| Stea‑triunghi | Conectare iniţială în stea, apoi triunghi | Curent de pornire redus (~1/3 din direct) |
| Convertor de frecvenţă (VFD) | Control U/f şi frecvenţă la pornire | Control fin, reducere curent, porniri frecvente posibile |
Consideraţii practice pentru alegerea şi exploatarea motoarelor
Este necesar ca calculul puterii motorului să ţină cont de toate condiţiile reale, nu doar de cazul nominal. Motorul trebuie să fie potrivit pentru tipul de sarcină (cuplu constant, cuplu variabil, putere constantă). Ca furnizor, este important să potrivim motorul la aplicaţie şi să recomandăm soluţii de pornire şi protecţie adecvate.
Pentru aplicaţii sensibile sau unde sunt necesare porniri frecvente, utilizarea unui convertor de frecvenţă şi a sistemelor de răcire adecvate sunt recomandate. Pentru motoarele cu rotor bobinat, reostatele la borne pot fi folosite pentru limitarea curentului la pornire, iar pentru motoarele cu rotor în colivie sunt preferate metodele de reducere a tensiunii sau VFD-urile.
Impactul asupra întreţinerii şi fiabilităţii
Curentul crescut duce la pierderi mai mari în înfăşurări, uzură termică a izolaţiilor şi, în cazul motoarelor cu perii, uzură mecanică a periilor şi colectorului. Motoarele fără perii (brushless) au avantajul întreţinerii reduse şi eficienţei mai mari, dar necesită electronica de control. Motorul de inducţie cu rotor în colivie este mai ieftin şi mai fiabil deoarece nu are colector şi periile aferente.
O combinaţie de dimensionare corectă, ventilaţie adecvată, protecţie electrică completă şi monitorizare proactivă elimină majoritatea cauzelor de defect. Pentru consultanţă tehnică în alegerea motorului potrivit pentru aplicaţia dumneavoastră sau pentru achiziţia de motoare cu protecţii speciale, este utilă colaborarea cu distribuitori sau ingineri experţi.
Cum verifici rapid dacă nulul și împământarea sunt inversate la priză?
Resurse şi referinţe tehnice
- Chapman, SJ. Fundamentele maşinilor electrice.
- Krishnan, R. Unităţi cu motor DC sincrone şi fără perii cu magneţi permanenţi.
Articol verificat tehnic de ing. Cojocariu Silviu - ProConsil Grup, distribuitor oficial de motoare electrice, reductoare şi echipamente industriale, cu peste 20 de ani de experienţă, certificare ISO 9001 şi 9.000+ proiecte finalizate.
