Experimentul cu picăturile de ulei a fost realizat de Robert A. Millikan și Harvey Fletcher pentru a măsura sarcina electrică elementară și a furniza o demonstrație clară a cuantificării sarcinilor electrice. În cadrul acestui studiu, picăturile încărcate electric sunt observate între două plăci paralele, formând plasmă unei camere de condensator. Prin aplicarea unui câmp electric controlat, se poate echilibra forța electrică cu greutatea picăturii, ceea ce permite determinarea sarcinii pe o picătură individuală și, prin repetare, a sarcinii elementare.
Inițiatorul britanic al studiului a fost Harvey Fletcher care, lucrând cu Millikan, a rafinat configurația experimentală și metoda de măsurare, rezultând în observații despre faptul că sarcinile picăturilor apar în multipli întregi ale unei valori fundamentale. În lungul parcurs istoric, experimentul a demonstrat că sarcina electronului este cu adevărat o constantă fundamentală, iar masa electronului poate fi determinată ulterior cu ajutorul raportului sarcină/masă cunoscut și a masei încărcărilor ionizate anterior.

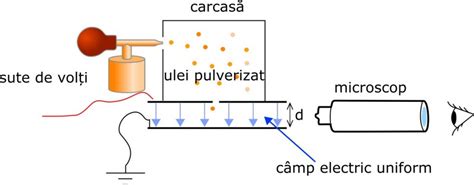

Configurația clasică a experimentului cu picăturile de ulei presupune o cameră de stand între două plăci metalice paralele, cu o ceață fină de picături de ulei introdusă printr-o muchie a anodului. Picăturile sunt ionizate, de obicei cu raze X, devenind încărcate negativ. În prima etapă, cu câmpul electric oprit, se măsoară viteza de cădere a unei picături, ceea ce permite determinarea forței gravitaționale efective prin legile hidrodinamice (Stokes). Apoi, prin aplicarea unui câmp electric între plăci și reglarea tensiunii, se poate aduce picătura în echilibru între forța gravitațională descendentă și forța electrică ascendentă, permițând calcularea sarcinii cu ajutorul valorilor cunoscute ale câmpului electric.
Principiul de bază este ca forța electrică FE = qE să echilibreze forța greutății efective. Pentru o picătură cu sarcină q într-un câmp electric E, în regim laminar și la viteze terminale, picătura poate fi menținută în echilibru sau introdusă într-un nou regim de mișcare, permițând extragerea valorilor q în multiple ale sarcinii elementare e. Această abordare permite, prin repetarea măsurătorilor pe difeite picături, să se demonstreze existența sarcinii elementare ca mărime discretă.\n
Abordare teoretică și obiectivele experimentului
- Obiectivul principal: determinarea experimentală a sarcinii elementare și verificarea multiplicității valorilor măsurate față de o unitate fundamentală, cu evaluarea incertitudinilor și a eventualelor erori sistematice.
- Conținuturi teoretice relevante: câmp electric, câmpul potențial, camera de Millikan, legile de cădere în API (regim Stokes) și mecanismul de ridicare a picăturilor prin forța electrică.
- Analiză experimentală: calibrarea geometriei aparatului, monitorizarea stabilității câmpului electric, corecția pentru efectele Browniene, estimarea erorilor și interpretarea rezultatelor în cadrul modelului teoretic.
În prezent, acest experiment este privit nu doar ca o măsurare numerică, ci ca un exercițiu de rigurozitate metodologică și epistemologică: se analizează limitările aproximărilor teoretice, se discută despre alegerile experimentale și se evaluează coerența internă a ansamblului instrumentar și a procedeelor de măsurare.
Instrumente și materiale utilizate (rezumat)
- Portalampadă, alimentator de tensiune înaltă (până la 3000 V) pentru crearea câmpului electric între plăci.
- Picături de ulei aerosolate în camera dintre plăci, cu posibilitatea de a adăuga colorant pentru contrastul optic.
- Microscop capovoltat pentru observare directă a picăturilor între plăci; cathetometru pentru axa optică.
- Distriguire structurală și mecanică: bază masivă, cineva pentru poziționare, sertare și montaj pentru stabilitate termică și izolare electrică.
- Conturi: cale de conectare cu fire banana, linguete metalice, ganci de conectare electrică și materiale izolante pentru a evita contactele între electrozi.
- Dispozitive de măsurare și înregistrare: multimetre, camere video/sisteme de înregistrare, scripturi Python pentru extragerea parametriilor și calculul valorilor.
Informațiile despre echipamentele exacte, cum ar fi detalierea aranjamentului plăcilor, dimensiunile, și specificațiile de siguranță, provin din descrierile tradiționale ale experimentului Millikan ori din variante moderne reproduce în literatură educațională.
Procedura experimentală (sinteză)
- Se pregătește și se ajustează ansamblul mecanic-optic: plasarea microscopului capovolto între două plăci, stabilizarea bazei, alinierea axelor optice, asigurarea izolării electrice și a stabilității termice.
- Se iluminează câmpul de observație cu o sursă luminoasă pentru a facilita vizualizarea clară a picăturilor, calibrând distanțele dintre plăci și planul focal.
- Se reduce dimensiunea plăcilor metalice pentru a obține o geometrie aproximativ pătrată și o distanță între plăci de aproximativ 1 mm, pentru a reproduce camera Millikan și a minimiza efectele fringe field.
- Se conectează plăcile și se asigură izolarea între ele; se fixează microscopul cu fascete de plastic pentru a menține alinierea și a evita vibrațiile.
- Se omogenizează uleiul cu colorantul albastru pentru contrast crescut al picăturilor în timpul observării.
- Se efectuează cinci măsurători independente, fiecare după o procedură omogenă, pentru a extrage valorile sarcinilor pe picătură și a evalua repetiția și incertitudinile.
- Se folosesc înregistrări video pentru monitorizarea mișcării picăturilor, iar datele din imagine sunt extrase automat prin scripturi Python pentru a obține traiectoriile, vitezele și forțele implicate.
- Se investigă erorile aleatorii (tremur, vibrații, variații de mediu) și se aplica metode statistice pentru estimarea incertitudii tipice și propagării acestora.
Procedura include și observații privind modul în care entitățile fizice implicate (forța greutății, masa picăturii, și forța electrică) se echilibrează în diverse condiții experimentale, precum și justificări pentru alegerea nivelurilor de tensiune și a condițiilor de observație pentru a asigura repetabilitatea rezultatelor.
Analiză și rezultate (idee generală)
Prin măsurarea vitezei de cădere în absența unui câmp electric, apoi prin echilibrarea forțelor cu ajutorul unui câmp electric controlat, se poate determina sarcina pe o picătură de ulei. Repetând această procedură pentru mai multe picături, se observă că sarcinile măsurate apar ca multipli ai unei sarcini fundamentale, sugerând că electronul poartă o sarcină discretă. În plus, calibrarea forței Stokes pentru picături mici poate necesita o corecție, deoarece dimensiunea picăturilor poate fi comparabilă cu diferența dintre vitezele în regim fără câmp și cu câmp, astfel încât se aplică o corecție pentru dinamica fluidelor la scară mică.
Îmbinarea valorilor obținute cu cunoașterea densității uleiului și mărimea picăturilor permite calcularea sarcinii q. A fost evidențiată tendința ca valorile calculate să fie multipli întregi ai sarcinii elementare, iar această constatare a fost interpretată ca dovadă a cuantificării sarcinii electrice.
Variații moderne și interpretări istorice
În istoricul său, experimentul Millikan-Fletcher a demonstrat o contribuție critică la înțelegerea noțiunii de sarcină elementară, deschizând calea calculării masei electronului în cuplu cu sarcina. În timp, s-au realizat îmbunătățiri ale aparatului, corecții pentru efectele Browniene și fragmente, precum și evaluări repetate ale incertitudinilor, pentru a asigura o estimare cât mai precisă a sarcinii elementare.
Este important să menționăm că, de-a lungul timpului, cercetări recente au analizat posibile dezbateri istorice privind parteneriatul dintre Millikan și Fletcher, dar în esență experimentul rămâne un reper didactic important pentru înțelegerea cuantificării încărcărilor electronice.
Demonstration of Static Electricity, a Balloon rubbed on a Wool Sweater Picks up Paper
Concluzii tehnice (fără secțiune separată)
Prin logica echilibrului între forța greutății și forța electrică, experimentul permite extragerea valorilor de sarcină pentru picăturile individuale. Multiplicitatea acestor sarcini, observată în mai multe măsurători, indică existența sarcinii elementare ca o constantă fundamentală. Corecțiile pentru efectele Viscous-Stokes și pentru efectele Browniene sunt necesare pentru a asigura acuratețe în cazul picăturilor foarte mici, iar măsurarea cu controlul strict al câmpului electric și a stabilității mecanice este crucială pentru reproducerea rezultatelor. În practică, această metodă nu reprezintă doar o valoare numerică; este o demonstrație a cuantificării naturii fundamentale a sarcinii electrice și a robusteții experimentelor de măsurare a constantei universale.
