Semiconductoarele ocupă un loc intermediar între metale şi izolatori, având proprietăţi electronice determinate de structura lor de benzi energetice. Într-un semiconductor, electronii gravitează pe diverse orbite în jurul nucleului central şi ocupă anumite nivele energetice. Această dispoziţie a electronilor se comportă ca un izolator atunci când toate nivelele din banda de valenţă sunt ocupate şi banda de conducţie este goală, dar, în anumite condiţii, pot apărea purtători liberi care să se deplaseze şi să conducă curent electric.
Structura de benzi şi formarea purtătorilor
Modelul de semiconductor introdus corespunde semiconductorului intrinsec. Deci posedă anumite nivele energetice: banda de valenţă, ocupată, denumită şi banda de valenţă, şi banda de conducţie, separată printr-o bandă interzisă a cărei lărgime poate fi de ordinul a 1,6 eV sau lungimea 5-10 eV în materialele izolante. În comparatie cu cea a electronilor de impuritate, lărgimea mai mică a benzilor interzise în semiconductori permite eliberarea relativ uşoară a electronilor din legătura lor. Când unui electron i se furnizează o energie suficientă pentru a se elibera de structura legăturilor (emis sau absorbind cuante de energie), acesta poate trece din banda de valenţă în banda de conducţie, lăsând în urma lui un nivel energetic neocupat, denumit gol (sau "gaură"). Astfel se generează un electron de conducţie şi, respectiv, un gol în banda de valenţă.
Legături covalente şi formarea golurilor
În structura cristalină periodică a semiconductorului, atomii formează legături covalente. Ruperea legăturilor covalente produce purtători liberi: un electron eliberat dintr-o legătură rămâne un electron de conducţie, iar locul ocupat anterior de electron în banda de valenţă devine un gol. În corpurile izolante, banda interzisă este foarte mare şi astfel nu se află electroni în banda de conducţie; în semiconductori, lărgimea mai mică a benzilor interzise permite însă apariţia de purtători prin excitare termică sau optică.
Tipuri de purtători şi dopare
Semiconductoarele pot fi intrinseci sau extrinseci. În cazul dopării apar atomi de impuritate care modifică concentraţia de purtători. Un atom de impuritate de tip donor va oferi electroni liberi în banda de conducţie, rezultând un semiconductor de tip n; un atom de impuritate acceptor va crea nivele din banda de valenţă care pot prelua electroni şi astfel vor genera goluri, rezultând un semiconductor de tip p. Un atom de semiconductor rămâne nesatisfăcută în cazul în care legătura covalentă este incompletă din cauza impurităţilor, ducând la nivele acceptor sau donor în interiorul benzii interzise.
Mecanismele de transport: câmp electric şi difuzie
În prezenţa unui câmp electric se produce un curent de derivă: purtătorii de sarcină se deplasează în direcţie proporţională cu intensitatea câmpului electric, iar curentul este egal cu densitatea de purtători înmulţită cu viteza de deriva şi cu sarcina purtătorilor (egală în valoare absolută cu sarcina electronului). Modelul classic descrie curentul de deriva ca fiind proporţional cu intensitatea câmpului electric şi mobilitatea purtătorilor.

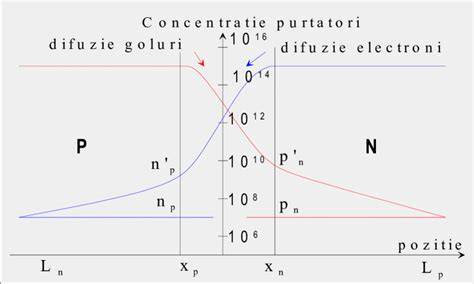

Pe lângă deriva, în semiconductori apare difuzia purtătorilor, mecanism esenţial când există un gradient de concentraţie al purtătorilor. Difuzia are loc din regiunile cu concentraţie mare de purtători spre regiunile cu concentraţie mică şi este perpendicular pe direcţia de transport în unitatea de timp, în sensul că purtătorii se deplasează spontan pentru a uniformiza distribuţia. Atât electronii liberi, cât şi golurile contribuie la curentul difuziv, iar sensurile lor sunt opuse în raport cu sarcina: electronii se deplasează din regiunea cu concentraţie mare spre regiunea cu concentraţie mică, iar golurile, tratate ca particule pozitive, se deplasează în direcţia opusă.
Generarea şi recombinarea purtătorilor
Când un electron trece din banda de valenţă în banda de conducţie, în urma excitării, în banda de conducţie se va genera un electron de conducţie, iar în banda de valenţă se va genera un gol. Procesul invers, recombinarea, are loc când un electron de conducţie se reuneşte cu un gol, anulându-se astfel perechea. Într-un material conductor liberii sunt foarte mari şi curentul electric apare uşor; în semiconductori, concentraţiile de purtători pot fi controlate prin dopare sau prin excitaţie termică/optică, iar echilibrul dintre generare şi recombinare determină concentraţia statică de purtători în întregul volum al semiconductorului.
Aspecte practice şi eficienţa transportului
Mobilitatea purtătorilor, care determină viteza de deriva la un anumit câmp electric, şi coeficientul de difuzie, care determină fluxul difuziv la un anumit gradient de concentraţie, sunt mărimi esenţiale în proiectarea dispozitivelor semiconductoare. Difuzia purtătorilor joacă un rol central la joncţiuni p-n, unde gradientul de concentraţie la interfaţă generează curenţi de difuzie care contribuie la curentul de curent invers sau direct, în funcţie de polarizare. Pentru a permite circulaţia curenţilor electrici de conducţie într-un material este necesară ruperea legăturilor covalente sau existenţa unor nivele de impuritate care facilitează eliberarea de purtători.
Tabel: Comparaţie succintă a fenomenelor cheie
| Fenomen | Cauză | Efect |
|---|---|---|
| Deriva | Câmp electric | Deplasare proporţională cu câmpul, curent de deriva |
| Difuzia | Gradient de concentraţie | Flux din regiunile cu concentraţie mare spre cele cu concentraţie mică |
| Generare | Excitaţie termică/optică, impurităţi | Formare electron-gol |
| Recombinare | Reîntâlnire electron-gol | Anulare purtători, eliberare energie |
Curenți de drift și difuzie | Dispozitive și circuite electronice
Factorii care influenţează difuzia
- Gradienţii de concentraţie ai purtătorilor: cu cât sunt mai mari, cu atât fluxul difuziv este mai intens.
- Mobilitatea şi coeficientul de difuzie: coeficientul de difuzie este legat de mobilitate prin relaţii Einstein pentru purtători în echilibru termic.
- Prezenţa impurităţilor şi nivelurilor de dopare: modifică concentraţia iniţială a purtătorilor şi pot favoriza sau inhiba difuzia.
- Temperatura: creşterea temperaturii favorizează generarea de electroni din legături covalente şi deci creşte concentraţia de purtători şi coeficientul de difuzie.
În practica proiectării semiconductorilor, înţelegerea echilibrului între deriva şi difuzie, precum şi a mecanismelor de generare şi recombinare, este esenţială pentru optimizarea dispozitivelor. Această înţelegere porneşte de la modelul benzii energetice şi de la proprietăţile atomice ale structurii cristaline periodice, unde ruperea legăturilor covalente sau introducerea impurităţilor determină apariţia purtătorilor de sarcină care pot circula prin material.
