Într-o lume ideală, toate cele trei faze ale unui sistem electric trifazat ar suporta exact aceeași sarcină. Dar în realitate, o sarcină electrică dezechilibrată apare atunci când cererea de energie nu este distribuită în mod egal pe toate fazele. Acest lucru poate părea minor, dar poate face ravagii în sistemul dvs. electric, în special când aveți de-a face cu echipamente sensibile precum un invertor solar. Un dezechilibru determină fluctuații de tensiune, temperaturi operaționale mai ridicate și eficiență redusă, iar în lipsa managementului adecvat poate reduce durata de viață a echipamentelor sau poate declanșa întrerupătoarele.
Un panou electric dezechilibrat poate rezulta din mai mulți factori. De obicei, ne referim la o sarcină electrică dezechilibrată atunci când puterea nu este împărțită în mod egal între fazele sistemului, iar motivele includ distribuția inegală a sarcinilor monofazate, cabluri sau conexiuni defecte, consum de energie asimetric, echipamente vechi sau defecte, integrarea energiei regenerabile, armonici și sarcini neliniare, cât și schimbări operaționale în instalație.

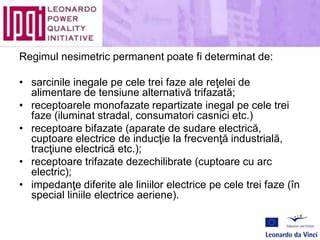

Cauze ale sarcinii dezechilibrate în sistemele electrice
- Distribuția inegală a sarcinilor monofazate: sarcini mari concentrate pe o fază față de celelalte, de exemplu echipamente de iluminat sau prize predominante pe faza A.
- Cabluri sau conexiuni defecte: cablaj slăbit sau corodat la tabloul de distribuție sau întrerupătoare care creează fluxuri neuniforme.
- Consum de energie asimetric: echipamente mari (HVAC, ascensoare, pompe) care pornesc/opresc neregulat, creând condiții tranzitorii de dezechilibru.
- Echipamente defecte sau învechite: transformatoare vechi, distribuție întreținută deficitar, întrerupătoare deteriorate.
- Invertor solar și integrarea energiei regenerabile: dimensionare sau montaj necorespunzător al unui invertor poate determina alimentarea disproporționată a unei faze.
- Armonici și sarcini neliniare: echipamente electronice moderne (computere, VFD, LED) introduc armonice care perturba echilibrul dintre faze.
- Schimbări operaționale în cadrul instalației: mutări de departamente, adăugări de utilaje sau schimbări în modele de utilizare conduce la pierderea echilibrului pe măsură ce instalația evoluează.
Simptomele unui panou electric dezechilibrat
- Lumini pâlpâitoare sau întunecate: faze supraîncărcate poate provoca căderi de tensiune și iluminare neregulată.
- Declanșarea frecventă a întrerupătoarelor: suprasarcini și dezechilibre provoacă declanșări inexplicabile ale siguranțelor.
- Supraîncălzirea componentelor electrice: bare colectoare, întrerupătoare sau cabluri devin calde, indicând stresul pe o fază.
- Zgomote ciudate de la motoare sau echipamente: curentul și tensiunea dezechilibrate pot provoca vibrații și sunete neobișnuite.
- Reducerea eficienței și a duratei de viață a echipamentelor: motor-parteneri funcționează mai calm, dar cu costuri crescute de întreținere și uzură.
Impactul dezechilibrului asupra invertorilor solari
În sistemele cu energie solară, dezechilibrul sarcinii poate afecta semnificativ invertorul solar. Un fază care consumă constant mai mult curent poate determina invertorul să lucreze peste program, provocând supraîncălzire, ineficiență și uzură prematură. Dezechilibrul poate distorsiona tensiunea la una sau mai multe faze, iar invertorul poate intra în modul de protecție sau de reducere a puterii, generând randament scăzut al investiției. Monitorizarea și corectarea sarcinilor dezechilibrate sunt esențiale pentru protejarea invertorului și pentru funcționarea optimă a sistemului solar.
Cum să verificați dacă sarcina este dezechilibrată
- Utilizați o clemă de măsură sau un multimetru: măsurați curentul absorbit de fiecare fază; într-un sistem echilibrat, valorile ar trebui să fie aproximativ egale.
- Măsurarea tensiunii de la linie la neutru: verificați tensiunile pentru fiecare fază; diferențe de 1-2% indică potențiale probleme de echilibru.
- Revizuirea distribuției sarcinii în panou: inspectați circuitele legate la faze; gruparea încărcărilor mari pe o fază poate indica necesitatea redistribuirii.
- Utilizați instrumente avansate de monitorizare: analizoare digitale de energie sau contoare inteligente care oferă date în timp real despre sarcină și tendințe.
Cum să reparați o sarcină electrică dezechilibrată
O soluție directă este auditul și realocarea sarcinilor de circuit. Observați modul în care circuitele sunt distribuite între faze și redistribuiți aparatele cu cerere mare (HVAC, echipamente mari) pentru a restabili echilibrul.
DLB (load balancing dinamic) reprezintă o abordare avansată care ajustează în timp real puterea alocată stațiilor (EV) după consumul locației și limitele instalației. Sistemele moderne pot separa măsurarea de control, DLB-ul de load sharing, limita totală de distribuție între vehicule și funcțiile locale de OCPP ori CPMS. DLB stabilește puterea totală disponibilă pentru încărcare după consumul locației și poate funcționa local, independent de internet, în anumite arhitecturi.
Auditul și realocarea rămân principalele măsuri, însă în contextul instalațiilor PV și al energiei locale poate fi necesară și adaptarea producției. În cazul stațiilor EV, distribuția poate asigura protecție a puterii disponibile în locuințe, birouri sau spații comerciale, cu control pe faze și cu prioritizarea surselor de energie (PV surplus, încărcare locală).
Recomandări practice pentru prevenire și întreținere
- Distribuția uniformă a încărcărilor de la început, prin planificare și monitorizare.
- Utilizarea instrumentelor de analiză a fazelor pentru a detecta deviațiile în timp real.
- Menținerea unui program regulat de verificări ale încărcăturii și întreținere a cablurilor, siguranțelor și conductorilor.
- Formare sau consultanță cu electricieni autorizați pentru implementarea soluțiilor DLB și redistribuirea circulațiilor.
Etape de verificare și acțiuni de urmat
- Audit de echilibru la panou: identificați circuitele cu sarcini mari concentrate pe o fază și redistribuiți-le.
- Monitorizare continuă: instalați instrumente de măsurare în timp real pentru a surprinde trenduri și devieri.
- Intervenții preventive: modernizați cabluri subdimensionate sau înlocuiți întrerupătoare vechi, dacă este necesar.
- Planificare cu PV și invertor: asigurați-vă că invertorul este dimensionat corect pentru distribuția energetică a locațiilor cu PV.
Săptămâna 3 de sarcină | Sarcina pe săptămâni
Într-un sistem trifazat cu patru fire, impedanța poate genera pierderi de putere proporționale cu pătratul curentului, iar curentul dezechilibrat poate curge spre linia neutră. Este necesară testarea periodică a sarcinilor trifazate conform standardelor naționale și documentarea rezultatelor pentru identificarea și calibrarea rapidă a dezechilibrilor. Vigilența în zonele fără defecțiuni evidente este esențială pentru menținerea siguranței și a fiabilității sistemelor.
