Rigolele reprezintă elemente esențiale în amenajările exterioare, având rolul de a colecta și direcționa eficient apa în exces către sistemele de evacuare. Acestea pot fi realizate dintr-o varietate de materiale, incluzând beton cu polimeri, beton simplu, beton armat cu fibră de sticlă, polietilenă, polipropilenă, GRP (poliester armat cu fibră de sticlă), oțel zincat, oțel inoxidabil sau fontă.
Corpurile rigolelor prefabricate au, de regulă, lungimi standard de 1000 mm sau 500 mm. Lățimea acestora poate varia între 100 mm și 500 mm, iar adâncimea canalului se încadrează între 50 mm și 700 mm. Rigolele prefabricate pot fi concepute cu sau fără pantă. Cele cu pantă sunt adesea fabricate din beton cu polimeri, beton vibropresat sau oțel inoxidabil, având o pantă proprie integrată pe o lungime de 20-30 de metri, în funcție de producător.
Grătarele aferente rigolelor prefabricate sunt reglementate de standardele DIN 19580 / EN 1433 și sunt clasificate în 6 categorii, în funcție de sarcina statică pe care o pot suporta. Aceste clase de sarcini sunt: A15, B125, C250, D400, E600 și F900.
Caracteristici și Avantaje ale Rigolelor din Beton Armat
Rigolele din beton armat, în special cele cu fibră de sticlă, oferă o soluție robustă și durabilă pentru gestionarea traficului greu. Conul, cu forma sa alungită, este special conceput pentru a colecta și transfera rapid apa în țeavă, fiind integrat complet în structura de beton armat.
Sistem Inovativ de Fixare Rapidă
Sistemul inovativ de fixare rapidă facilitează montajul sigur și eficient al grătarului în rigolă. Pintenii integrați pentru prevenirea deplasării longitudinale adaugă un nivel sporit de siguranță în exploatare.
Versatilitate și Adaptabilitate
Datorită posibilității de a utiliza tuburi de captare cu diametre diferite, se poate obține o rigolă cu o capacitate mare de drenaj, chiar și cu un grătar de dimensiuni reduse. Acest aspect este deosebit de util în zonele cu trafic pietonal unde impactul vizual trebuie minimizat, iar elementul de colectare se integrează perfect chiar și în pardoselile elegante, datorită lățimii reduse a grătarului (de numai 4 cm).
Rigolele sunt compacte, grație îmbinării perfecte dintre corpul rigolei și muchia de ranforsare. Muchia este confecționată din materiale rezistente la uzura cauzată de acțiunea mediului ambiant și a grătarelor.

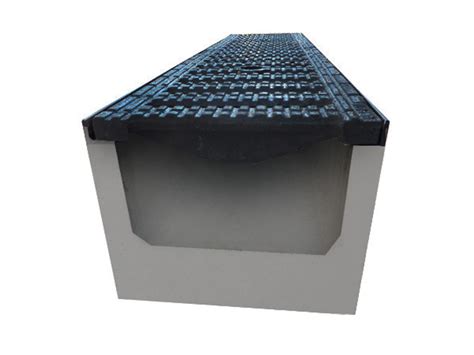

Gama de produse include și rigole cu grătare cu fantă longitudinală în T sau L, proiectate pentru clasa de încărcare D400. Acestea nu se fixează pe rigole, ci se îmbină între ele cu ajutorul unui cârlig și a unei agățătoare.
De asemenea, este disponibilă rigola WING, cu muchie din fontă nodulară, având o lungime de 1,5 m și dimensiuni utile de 300x300 mm, proiectată pentru a drena cantități mari de apă.
Cum vedeti aceasta RIGOLA CAROSABILA din BETON ARMAT facuta artizanal ?
Întreținerea Grătarelor din Fontă
Grătarele din fontă (ductilă) sunt livrate standard cu un strat de acoperire negru, pe bază de apă. Este important de reținut că fonta este un material natural, iar expunerea la intemperii determină în timp formarea unui strat subțire de oxid de fier. Acest proces modifică aspectul, suprafața inițial neagră capătând o patină maroniu-roșiatică.
Acoperirile speciale, precum cea KTL, pot doar încetini acest proces natural de oxidare, fără a-l putea împiedica permanent. Oxidarea nu afectează calitatea, stabilitatea sau durata de viață a produsului.
În situațiile în care este necesar, grătarele pot fi acoperite local cu vopsea bituminoasă sau rășină epoxidică pentru a respecta cerințele specifice fiecărei regiuni.
Pentru orice alte întrebări sau informații suplimentare, echipa de specialiști este la dispoziția dumneavoastră.
Instrucțiuni de Manipulare și Montaj
Înainte de descărcarea produselor în șantier, se va efectua o verificare amănunțită a conformității acestora. Controlul va viza calitatea materialelor, dimensiunile exacte și starea de curățenie a suprafețelor de gresare și a garniturilor. Confirmarea stării produselor se va face pe fișa de livrare, după care se poate continua cu descărcarea.
Pentru descărcarea produselor se vor utiliza exclusiv utilaje de ridicare de mare precizie. Este strict interzisă manipularea acestora prin trântire, smucire, rulare sau tragere pe sol.
Produsele se vor depozita la o distanță de cel puțin 60 cm față de marginea șanțului în care urmează a fi montate. Stivuirea se va realiza vertical, iar produsele trebuie asigurate corespunzător împotriva rostogolirii sau prăbușirii.
Realizarea Malului de Sprijin și Aplicarea Lubrifiantului
În condiții optime, pereții segmentului de șanț excavat ar trebui să fie taluzați. În cazul în care acest lucru nu este posibil, pereții vor fi sprijiniți și securizați cu ajutorul unui sistem adecvat de susținere a malului.
Pentru prevenirea erorilor de montaj și pentru o etanșare eficientă, se vor utiliza exclusiv materiale de ungere aprobate de producătorul garniturilor, care asigură performanțe optime. Pentru tuburile cu garnitură integrată din fabrică în mufă, lubrifiantul se aplică pe cep. În cazul tuburilor la care garnitura este aplicată pe cep, lubrifiantul va fi aplicat pe mufă. Materialul de ungere va fi întins într-un strat uniform și suficient pentru a facilita îmbinarea ușoară a elementelor.
Montajul Tuburilor și Căminelor
Introducerea tuburilor se va realiza cu ajutorul dispozitivelor de ridicare, asigurând o coborâre lentă și uniformă. Se pot utiliza, de asemenea, cabluri, centuri, șufe și cârlige. Tubul care urmează a fi montat se va apropia de mufa tubului deja instalat, suspendat în stare liberă, pentru ca îmbinarea să se realizeze fără forțare. Ulterior, tubul va fi aliniat ca nivel și direcție conform planificării, fiind adus la cota corectă prin compresia materialului de dedesubt. Este interzisă corectarea poziționării prin presare, apăsare, împingere sau lovire cu cupa excavatorului.
Elementele de bază pentru cămine vor fi așezate la înălțimea corespunzătoare, pe o talpă orizontală. Așezarea se poate face direct pe solul existent, pe un pat de balast sau pe un strat de beton de egalizare. Pentru compensarea eventualelor denivelări, se va folosi un strat subțire de nisip sau un pat proaspăt de mortar.
| Tip Produs | Lungime (mm) | Lățime (mm) | Înălțime (mm) | Greutate (kg) |
|---|---|---|---|---|
| Rigolă carosabilă | 370 | 650 | 600 | 178 |
| Capac rigolă carosabilă nearmat | 300 | 490 | 150 | 45 |
| Capac rigolă carosabilă simplu armat | 300 | 490 | 150 | 46 |
| Capac rigolă carosabilă dublu armat | 300 | 490 | 150 | 47 |
| Rigolă de acostament | 335 | 600 | 250 | 69 |
