Motoarele electrice sunt mașini electrice care transforma energia electrica in energie mecanica pentru efectuarea unor operatii mecanice. Acestea pot fi proiectate pentru a functiona atat pe curent alternativ, cat si pe curent continuu. Cand vorbim de motoare de curent alternativ, acestea sunt clasificate in doua tipuri: motoare sincrone si motoare asincrone. Motorul sincron are un rotor proiectat sa se roteasca cu aceeasi viteza ca si campul magnetic de rotatie al statorului. Statorul genereaza un camp magnetic de rotatie la alimentarea cu curent alternativ. Rotorul este proiectat pentru a genera poli magnetici care sunt egali sau multipli integrali ai polilor statorului. Datorita inertiei, motorul sincron nu porneste imediat la viteza sincrona (camp magnetic de rotatie). Prin urmare, este folosit un alt motor sau de o infasurare rotorica alimentata in curent continuu pentru a asigura cuplul de pornire. Aceasta actioneaza ca un motor de inductie in timpul pornirii. Acesta poate fi fie un motor excitat separat, fie un motor neexcitat. Primul necesita o sursa separata de curent continuu care energizeaza infasurarile rotorului si genereaza un camp magnetic. Rotorul motorului sincron se roteste cu o viteza sincrona care depinde de frecventa de alimentare si de polii infasurarilor statorului. Prin urmare, viteza motorului nu variaza cu sarcina. Rotorul motorului asincron este fie un rotor in colivie de veverita, fi un rotor de tip infasurat. Rotorul colivie de veverita este construit folosind bare de cupru grele conectate la capat folosind un inel conductor care le scurteaza electric impreuna. Campul magnetic de rotatie al statorului provoaca un curent indus in rotor. Acest curent indus curge in interiorul rotorului generand propriul sau camp magnetic. Rotorul colivie de veverita are un design mai simplu si permite curentului indus sa curga prin barele de cupru. In timp ce rotorul infasurat permite utilizatorului sa varieze curentul rotorului in timpul pornirii. Ideea este sa porniti in siguranta motorul prin reducerea curentului de pornire urias extras de un motor cu inductie.
Inainte de a incepe testarea infasurarilor statorice, este necesar o inspectie vizuala a starii generale a motorului. Toate aceste verificari se fac numai dupa deconectarea alimentarii de la reteaua electrica si vor urmarii: daca arboreul se roteste cu mana fara dificultate daca elementele componente ale carcasei sunt in stare buna daca se observa semne de carbonizare in cutia de bourne daca motorul prezinta urme de inundare cu apa, ulei sau alte grasimi. Dupa cum bine stim, motoarele asincrone trifazate au doua moduri principale de conexiune a bobinajului si anume: conexiune in stea (Υ) si conexiune in triunghi (Δ).
Testarea bobinajului se poate face cu ajutorul unui ohmetru. Indiferent de modul de conectare a bobinelor, in cutia de borne avem sase conductoare dispuse pe doua randuri si care formeaza trei perechi de bobine. De ce sunt astfel dispuse bobinele? Fiecare dintre cele trei faze ale alimentarii (R, S, T, sau L1, L2, L3 asa cum este notat in figura) sunt conectate la un capat al fiecarei bobine (bornele U1, V1 si W1), celelalte capete ramase sunt conectate in comun prin intermediul unei punti dispuse orizontal intre bornele W2, U2 si V2. Unii dintre dvs. o sa se intrebe unde se conecteaza conductorul neutru - N? Daca bobinele sunt conectate in triunghi, inceputul fiecarei bobine va fi conectat cu sfarsitul celeilate prin crearea unei punti pe verticala ca in figura alaturata.
Toate testele pe care urmeaza sa le facem unui motor, trebuie sa se realizeze numai dupa deconectarea acestuia de la sursa de alimentare. Primul lucru pe care trebuie sa-l facem este sa deconectam puntile din cutia de borne si sa gasim perechile de bobinelor. Conectam o sonda a ohmetrului la borna U1 si cealalta sonda la borna W2, U2, V2 si la carcasa. Repetam aceasta operatie pentru fiecare dintre bornele V1 si W1. Din nou nu trebuie sa avem continuitate intre bobinaje si pamant. In acest mod vom putea astfel sa identificam perechile bobinajului. Daca acestea sunt egale, inseamna ca avem un motor foarte bine bobinat. O diferenta de 5 - 10% intre valorile rezistentei celor trei bobine este in general acceptata. Daca diferenta este mai mare, putem trage concluzia ca unele dintre infasurarile bobinajului este in scurtcircuit (bobina cu rezistenta cea mai mica). Acest lucru este destul de dificil de identificat la un motor.
Aceasta metoda presupune efectuarea testelor de continuitate pentru bobinaje, fara deconectarea puntilor din cutia de borne.In acest caz vom conecta o sonda a ohmetrului ala borna U1 iar cealalta sonda la borna V1 si mai apoi la borna W1. In acest caz vom masura rezistenta rezultata din inserierea a doua bobine. Repetam acest procedeu conectand sonda ohmetrului la borna V1 si borna W1, masurand rezistenta inseriata a cate doua bobine si comparam rezultatele care nu trebuie sa difere de primul caz. Prin aceasta metoda nu este neaparat necesar sa avem acces la cutia de borne a motorului.
Presupunem ca cele trei bobinaje au aceeasi rezistenta notata cu RL. Daca masuram intre nodul 1 si nodul 2, bobinele dintre nodurile 2 - 3 si 3 - 1 sunt conectate in serie, iar rezistenta acestor bobine va fi suma lor adica 2 RL. Acest lucru inseamna ca rezistenta totala care va fi masurata cu ohmetru este rezultatul dintre RL si 2RL, adica R totala = RL * 2RL / RL + 2RL = 2RL2 / 3RL = 2/3 * RL. In general valoarea rezistentei de izolatie intre infasurari, sau intre acestea si pamant trebuie sa fie mai mare de 2 MΩ, dar preferabil ar fi ca aceasta sa fie mai mare de 100 MΩ.
Indiferent de tipul motorului, o conexiune incorecta sau slabita poate duce la defectarea acestuia. Decizia de a repara un motor este luata in primul rand pe baza costurilor de inlocuire, dar mai ales a disponibilitatii acestuia ca piesa de schimb. tensiunea inegala intre faze duce la deteriorarea termica a izolatiei. 1. Masurarea rezistentei de izolatie
Motoarele asincrone trifazate alimentează o gamă largă de aplicații industriale și comerciale, de la pompe și ventilatoare până la benzi transportoare și ascensoare. Selectarea metodei corecte de pornire pentru aceste motoare este esențială pentru asigurarea eficienței, minimizarea impactului asupra rețelei și extinderea duratei de viață a echipamentului. Acest ghid cuprinzător explorează metodele primare de pornire pentru motoarele asincrone trifazate, inclusiv pornirea directă, pornirea cu reducerea tensiunii, pornirea soft și pornirea variatorului de frecvență (VFD).

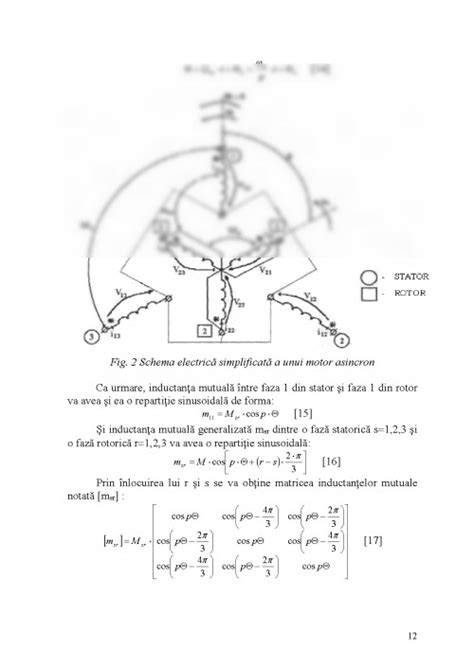

Motoare asincrone trifazate, cunoscute și ca motoarele cu inducție , sunt calitățile de lucru ale industriei moderne. Designul lor robust, fiabilitatea și eficiența le fac ideale pentru aplicațiile care necesită putere constantă. Cu toate acestea, pornirea acestor motoare poate reprezenta provocări din cauza curenților mari de pornire, a solicitărilor mecanice și a instabilității rețelei. Puterea motorului și capacitatea rețelei, precum și caracteristicile de sarcină și cerințele operaționale dictează alegerea metodei de pornire.
Metode principale de pornire pentru motoarele asincrone trifazate
Pornirea directă, cunoscută și sub denumirea de pornire la tensiune completă, conectează motorul direct la sursa de alimentare la tensiunea sa nominală. Această metodă are avantajele simplității, costurilor reduse și pornirii rapide, dar generează curent de pornire mare și cuplu de pornire ridicat, ceea ce poate perturba rețeaua și componentele mecanice. Este potrivită pentru motoare mici (≤10 kW) în rețele robuste.
Pornirea stea-triunghi (Y-Δ) începe cu înfășurările statorice conectate în stea, reducând tensiunea pe fiecare fază la aproximativ 57,7% din tensiunea nominală, astfel curentul de pornire scade și cuplul la o treime din pornirea directă. După atingerea vitezei, bobinele trec în configurația Δ pentru funcționarea normală. Este rentabilă pentru motoarele de putere medie (10-75 kW) și aplicații uzuale ca ventilatoare, pompe centrifuge sau compresoare. Limitările includ cuplul de pornire redus și necesitatea motoarelor proiectate pentru conectare Δ la tensiune nominală.
Soft Start: foloseste dispozitive electronice de putere (tiristoare sau module similare) pentru a creste treptat tensiunea aplicata motorului. Oferă curent de pornire scazut (1,5-2,5 ori curentul nominal), accelerare lina, protectie incorporata si posibilitati de oprire moale. Costul este mai mare decat la demarajele directe sau stea-triunghi, iar durata de viata a componentelor poate fi afectata de porniri frecvente. Este ideal pentru aplicatii sensibile la tensiune si cu cerinte de cuplu moderat.
Pornirea prin variator de frecvență (VFD) foloseste un convertor de frecventa pentru a regla atat frecventa, cat si tensiunea. Ofera pornire lina si reglaj fin al vitezei, cu cuplu ridicat la viteze reduse si economie energetica semnificativa. Cost initial semnificativ mai mare, potentiala interferenta armonica si necesitati de intretinere specializata. Este potrivita pentru aplicatii cu cerinte variabile de viteza si cuplu mare, cum ar fi transportoare, concasoare si pompe mari.
In plus, ghidul abordeaza si criterii de selectie, cum ar fi evaluarea specificatiilor motorului, capacitatea retelei, cerintele de sarcina si costurile pe termen lung. Se subliniaza importanta consultarii specialistilor si a luarii in considerare a tendintelor moderne precum VFD inteligente, interfete IoT/AI si solutii hibride.
Cum alegeti metoda de pornire in functie de aplicatii
- Motoare mici (≤10 kW): pornire directa este suficienta daca rețeaua suporta curentul de pornire ridicat.
- Motoare medii (10-75 kW): star-triunghi sau soft-start pentru a minimiza supratensiunile de curent.
- Motoare mari (>75 kW): soft-start sau VFD pentru a gestiona cerințele mari de putere și pentru protecția rețelei.
Încărcări: pentru sarcini ușoare, stea-triunghi sau pornire directă; pentru sarcini grele, VFD sau soft-start pentru cuplu necesar. Rețele: în medii sensibile sau cu obiective de eficiență energetică, VFD sau soft-start oferă stabilitate a tensiunii și control al vitezei. Buget: soluții mai simple (direct sau stea-triunghi) pot fi suficiente, în timp ce pentru performanță avansată se poate investi în VFD sau soluții hibride.
Evaluare practică și pași de testare
- Inspectați vizual motorul înainte de conectare, după deconectarea de la rețea, pentru condiții ale arborelui, carcasei, izolației și semne de infiltrații.
- Identificați perechile bobinajului prin testarea continuității între U1-W2, U2-V2-W2 și pe pământ, pentru a verifica o bobinare corectă.
- Calculați rezistențele bobinajelor și verificați diferențele intre cele trei faze; o diferență mare poate indica defectări în înfășurări.
- Gândiți-vă la izolarea dintre înfășurări (idea RL) și la necesitatea ca rezistența de izolație să fie peste valorile recomandate (ideal peste 100 MΩ).
- Respectați procedurile de siguranță: toate testele se efectuează după deconectarea completă a motorului de la rețea.
Sinteză-decoruri vizuale și fișiere multimedia
Pentru a crește claritatea și utilitatea articolului, următoarele figuri și materiale sunt sugerate în text:
What is the Difference between VFD and Soft Starter?
De asemenea, o reprezentare schematică a conectării bobinajelor în stea și în triunghi poate sprijini înțelegerea schemei de pornire a motoarelor. Un tablou denumit “Comparatie metode pornire” poate afișa avantajele, dezavantajele și aplicabilitatea fiecărei metode în funcție de puterea motorului și de cerințele încărcării.
Concluzii operaționale (fără etichete de final)
În industrie, alegerea corectă a metodei de pornire pentru motoarele asincrone trifazate este crucială pentru eficiența energetică, fiabilitatea și costurile totale de proprietate. Pornirea directă rămâne o soluție simplă și economică pentru motoarele mici din rețele robuste, în timp ce star-delta oferă un echilibru între costuri și reducerea curentului de pornire pentru aplicații de putere medie. Soft start asigură accelerare lină și protecția echipamentelor, iar VFD aduce flexibilitate, control precis al vitezei și economii semnificative de energie în aplicații cu cerințe variabile sau cu sarcini grele. Evaluarea atentă a specificațiilor motorului, a capacității rețelei, a sarcinii tipice și a costurilor pe termen lung este esențială. Pentru soluții avansate, integrarea cu IoT/AI și adoptarea de soluții hibride reprezintă direcții moderne pentru optimizarea sistemelor de motoare în facilități industriale.
