În peisajul energiei regenerabile, compensarea puterii reactive prin invertorul solar a devenit un element esențial pentru stabilitatea rețelei și pentru maximizarea eficienței instalațiilor fotovoltaice. În esența sa, compensarea puterii reactive a invertorului este procesul prin care un invertor solar ajustează puterea reactivă (măsurată în VAR) care intră sau iese din rețea pentru a menține stabilitatea tensiunii și a îmbunătăți factorul de putere. Gândiți-vă la acest proces ca la reglarea fină a unui instrument muzical; chiar și corecțiile mici pot face o diferență uriașă în performanța generală.
Ce este puterea reactive și cum se diferențiază de puterea reală

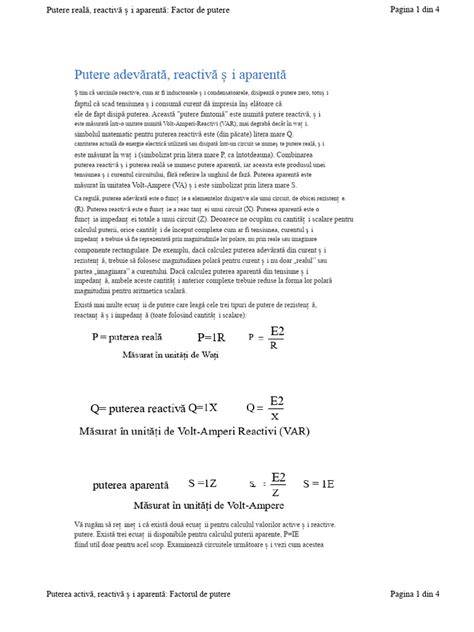

Mulți oameni fac confuzie între puterea reală (kW) și puterea reactivă (kVAR). Puterea reală luminează casa și pune în funcțiune aparatele, în timp ce puterea reactivă nu efectuează lucrări în mod direct, însă susține nivelurile de tensiune și menține ca curentul și tensiunea să rămână în fază. Puterea aparentă (S) este combinația dintre această energie reală și energia reactivă, reprezentată în binecunoscuta relație P = S × PF, unde PF este factorul de putere. Într-un sistem AC, puterea reactivă este produsul dintre voltaj și curent defazate, iar excesul acesteia poate duce la pierderi suplimentare și penalizări dacă PF este prea scăzut.
De ce este importantă puterea reactive în rețelele cu invertori PV
Fără compensare adecvată, rețelele pot suferi fluctuații de tensiune, pierderi de energie și penalizări pentru un factor de putere redus. Înaltă penetrare a energiei solare poate genera oscilații de tensiune, iar puterea reactivă bine gestionată permite invertorului să susțină rețeaua chiar și în condiții de lumină slabă sau de sarcină variabilă. În sistemele fotovoltaice, PF ridicat nu este doar o cerință tehnică, ci un avantaj economic, deoarece poate reduce taxele și crește eficiența globală a instalației.
Cum realizează invertorele compensarea puterii reactive
Invertorul modern nu doar convertește curentul continuu în curent alternativ; el gestionează activ puterea reactivă prin funcția volt-var. Aceasta ajustează automat ieșirea VAR în timp real în funcție de măsurătorile tensiunii locale. Dacă tensiunea crește peste un prag, invertorul poate absorbi puterea reactivă pentru a reduce tensiunea; dacă tensiunea scade, poate injecta putere reactivă pentru a o crește. Acest răspuns dinamic menține tensiunea în limite acceptabile și stabilizează rețeaua, contribuind la reducerea oscilațiilor care ar perturba producția de energie.
Explicarea funcției Volt-Var
Funcția volt-var este instrumentul-cheie în gestionarea puterii reactive. Prin măsurători în timp real, invertorul ajustează ieșirea VAR pentru a compensa variațiile de tensiune locală. În practică, aceasta înseamnă că invertorul poate injecta sau absorbi puterea reactivă pentru a menține PF aproape de 1, echilibrând energia reală cu cea reactivă. Din experiența în instalări, activarea Volt-Var atenuează oscilațiile de tensiune și crește stabilitatea sistemului.
Susținerea puterii reactive pe timp de noapte
Contrar așteptărilor, compensarea puterii reactive poate funcționa și noaptea. Chiar dacă invertorul nu furnizează energie reală, el poate furniza putere reactivă pentru a menține niveluri de tensiune stabile, prevenind supraîncărcarea liniilor și susținând sarcinile vecine. Astfel, invertorul devine un partener 24/7 în menținerea rețelei, reducând necesitatea infrastructurii suplimentare precum băncile de condensatoare.
Corecția factorului de putere în Sistemele fotovoltaice
Factorul de putere (PF) reflectă cât de eficient este utilizată energia electrică, raportând puterea activă (kW) la puterea aparentă (kVA). Corecția PF prin invertor injectează sau absoarbe puterea reactivă pentru a aduce PF aproape de unitate. Activarea Volt-Var, în instalațiile PV medii și mari, poate ridica PF de la aproximativ 0,85 la 0,98 sau mai mult, optimizând producția, reducând pierderile și diminuând stresul asupra componentelor electrice.
Înțelegerea factorului de putere
PF este alinierea dintre tensiune și curent. Când sunt în fază, PF este optim; atunci când există defazaj, energia reactivă circulă și crește curentul fără o muncă utilă suplimentară. În sistemele PV, menținerea unui PF ridicat are implicații financiare, deoarece utilitățile pot penaliza consumatorii cu PF scăzut. Corectarea PF reduce astfel costurile și crește fiabilitatea instalației.
Aplicații practice ale compensării puterii reactive a invertorilor
- Îmbunătățirea fiabilității rețelei: invertorii acționează ca regulatoare de tensiune distribuită, atenuând oscilațiile de tensiune generate de schimbările în producția solară.
- Reducerea stresului asupra infrastructurii: stabilizarea tensiunii micșorează suprasarcinarea transformatoarelor și a liniilor de distribuție.
- Înlocuirea soluțiilor tradiționale: invertorul cu suport VAR poate înlocui bateriile tradiționale de condensatoare, oferind flexibilitate sporită și integrare mai bună cu PV.
- Strategii de punere în aplicare: alegerea invertorului potrivit, programarea setărilor Volt-Var, monitorizarea și întreținerea continuă.
Alegerea invertorului potrivit și programarea Volt-Var
Primul pas este selectarea unui invertor capabil să furnizeze putere reactivă dinamică. Nu toate invertoarele suportă Volt-Var sau ieșire VAR variabilă; este esențial să verificați aceste caracteristici. În plus, dimensiunea sistemului PV și profilul de sarcină pot influența alegerea. Odată instalat, configurați pragurile Volt-Var și alți parametri pentru a reflecta condițiile rețelei locale și obiectivele de performanță.
Monitorizare și întreținere
Monitorizarea în timp real a tensiunii, curentului și valorilor VAR este crucială pentru a asigura conformitatea cu standardele utilităților și pentru a optimiza funcționarea. Întreținerea regulată a invertorilor și actualizările de firmware pot menține performanța la niveluri ridicate, prevenind pierderi de energie și avarii neprevăzute.
Provocări și soluții comune
- Limitări ale capacității de putere reactivă a invertorului: soluție - alegerea unor invertoare cu capacitare VAR suficientă sau utilizarea topologiilor distribuite.
- Defazaj variabil din rețea: soluție - setări Volt-Var adaptive și monitorizare frecventă a tensiunii rețelei.
- Reglementări regionale privind PF: soluție - proiecte de integrare a invertoarelor cu suport VAR în conformitate cu standardele locale.
Evaluări și bilanțuri: Trade-offs și aplicații
Puterea reactive vs. puterea reală implică trade-offs: o cantitate adecvată de VAR este necesară pentru stabilitatea tensiunii, dar excesul poate crea pierderi prin I²R. În peisajul actual, compensarea prin invertor poate înlocui soluții tradiționale precum băncile de condensatoare, reducând spațiul, costurile de întreținere și complexitatea sistemului, în timp ce oferă flexibilitate adaptabilă la schimbările sarcinilor și la variațiile de producție solară.
Condiții regionale și considerente practice
Cerințele de rețea variază în funcție de regiune, iar implementarea corectă a compensării puterii reactive trebuie să țină cont de aceste reguli. În general, pentru sarcini cu PF sub 0,95 este recomandată creșterea puterii reactive; pentru PF peste 0,95, comportamentul este considerat bun, 1,0 fiind ideal pentru lipsa puterii reactive. În plus, utilizarea invertorului ca suport VAR poate spori fiabilitatea și eficiența rețelei în contextul penetrației crescânde a PV.
Îmbunătățiri potențiale și perspective viitoare
Invertoarele inteligente și sistemele FACTS avansează capacitățile de control al puterii reactive, permițând adaptări mai rapide la condițiile de rețea. Pe termen lung, instrumente bazate pe inteligență artificială ar putea anticipa necesitățile de VAR în timp real, îmbunătățind distribuția energiei și reziliența. În această direcție, compensarea puterii reactive a invertorului rămâne un pilon central pentru stabilitatea rețelelor moderne alimentate din surse regenerabile.
FUGI de acest INVERTOR solar daca vrei PANOURI FOTOVOLTAICE
În esență, în peisajul energetic actual, compensarea puterii reactive a invertorului este mai mult decât un concept tehnic; este un instrument vital pentru stabilitatea rețelei, eficiența instalațiilor solare și integrarea optimă a energiei regenerabile în sistemele electrice moderne.
