Plasa sudată este un material de construcție esențial, format din sârme de oțel sudate mecanic la intersecții. Rolul său principal este armarea structurilor din beton, asigurând rezistența acestora. Fără o plasa sudată adecvată, structura construcției ar fi compromisă. Dimensiunile și specificațiile tehnice sunt decisive pentru succesul proiectului, deoarece fiecare aplicație necesită parametri tehnici exacți. Pentru a evita risipa de materiale sau probleme structurale, consultă întotdeauna specificațiile tehnice înainte de achiziție.
Depozit Virtual centralizează aceste date importante, oferind toate informațiile necesare despre plasa sudată, de la grosimi și deschideri, până la standarde și aplicații practice. În continuare sunt prezentate detalii esențiale privind dimensiunile, toleranțele, tratamentele de suprafață, documentația tehnică și aplicațiile uzuale ale plasei sudate.
Definiție și rol în construcții
Plasa sudată este formată din sârme de oțel sudate mecanic la intersecții. Rolul său principal este armarea structurilor din beton, asigurând rezistența acestora. Fără o plasa sudată adecvată, structura construcției ar fi compromisă. Dimensiunile și specificațiile tehnice sunt decisive pentru succesul proiectului, deoarece fiecare aplicație necesită parametri tehnici exacți.
Dimensiuni standard și variații
Grosimi și materiale
Grosimea sârmei influențează direct rezistența plasei sudate. Plasa sudată pentru construcții este disponibilă în variante de 4 mm, 6 mm, 8 mm, 10 mm și 12 mm, iar alegerea depinde de solicitările structurale. Partea de tratare a suprafeței poate fi galvanizată sau neprotejată, iar alegerea influențează durabilitatea în medii agresive. În soluri saline, este recomandată varianta galvanizată. Depozit Virtual specifică aceste detalii pentru fiecare produs.
Dimensiunile panourilor
Dimensiunile panourilor sunt la fel de importante. Standardul industriei prevede panouri de 2000 x 5000 mm sau 2000 x 6000 mm, dimensiuni care optimizează transportul și montajul. Pentru proiecte speciale, există și variante personalizate. Greutatea plasei sudate influențează costul transportului: de exemplu, un panou de 8 mm cu ochiuri de 150×150 mm cântărește aproximativ 62 kg, iar o variantă light de 4 mm doar 16 kg. Astfel, se pot face economii semnificative la proiecte necritice.
Dimensiunea ochiurilor
Ochiurile plasei sudate determină performanța armăturii. Standardele STAS prevăd trei variante principale, fiecare cu un rol specific: ochiuri 100×100 mm, 150×150 mm, 200×200 mm. Pentru fundații, ochiurile de 100×100 mm asigură o distribuție uniformă a sarcinilor; pentru platforme industriale, ochiurile de 200×200 mm reduc consumul de material, însă trebuie analizate cu atenție compromisurile. În calculul necesarului, regula simplă este: beton sub 15 cm grosime - ochiuri 100×100 mm; structuri obișnuite - 150×150 mm; zone necritice - 200×200 mm.
Calculul necesarului și tabele utile
Calculul necesarului de plasă sudată evită risipa. Pașii includ măsurarea suprafeței totale, adăugarea a 5% pentru suprapuneri și tăieri, alegerea dimensiunii panoului. Exemplu simplu: pentru 120 mp cu panouri de 6×2 m (12 mp): 120 / 12 = 10 panouri + 5% = 10,5 (rotunjit la 11). Pentru proiecte complexe, ochiurile pot fi mixte în funcție de zonele de sarcină. De asemenea, este important să se verifice standardele (STAS 438-3/2012) și să se țină cont de masa totală a panoului în planificare (ex. panouri de 2 m înălime, necesare suprapuneri precise).
Specificatii tehnice și reglementări
Marcaje și clase de oțel
Parametrii tehnici esențiali includ limită de curgere, rezistență la tracțiune, alungire la rupere și forța de forfecare a nodului sudat. Clasele de oțel recomandate pentru construcții sunt B500A și B500B, diferența principală fiind că B500B are o limită de curgere mai mare, fiind potrivit pentru sarcini extreme. Marcajele de pe plasa sudată confirmă conformitatea cu norma SR EN 10080:2006. Documentația tehnică include și Declarația de performanță (DoP) și certificatul CE.
Parametri tehnici esențiali
Conform SR EN 10080:2006, parametri esențiali includ: limita de curgere min. 460 N/mm², rezistența la tracțiune min. 510 N/mm², alungirea la rupere min. 8%, iar forța de forfecare a nodului sudat Pf > 0,35Smax Rp 0.2. Plasele light/eco nu respectă întotdeauna toate condițiile tehnice și sunt destinate doar împrejmuirilor sau șapelor, nu structurilor portante. Depozit Virtual păstrează certificatele de calitate pentru toate produsele și detalii despre fiecare lot.
Documentație și certificare
Documentația este essentială pentru siguranță. Actele obligatorii includ marcaj CE, DoP și conformitatea cu SR EN 10080:2006. În cazul absenței unui DoP sau a certificatului CE, nu se recomandă achiziția produsului. Depozit Virtual păstrează copii digitale ale certificatelor pentru toate loturile, iar verificarea acestora înainte de montaj este crucială. Marcajele permanente pe panouri includ codul fabricii, data producției și tipul de oțel (B500A sau B500B).
Utilizări recomandate și limite
Aplicatii uzuale
Plasa sudată este utilizată frecvent pentru armarea plăcilor și planșeelor, fundații, pereți de sprijin, baze pentru drumuri, platforme industriale, și pentru împrejmuiri. În construcțiile drumurilor moderne, plasa sudată este folosită pentru stratul de bază. Platformele industriale necesită plasa sudată pentru a preveni fisurarea betonului sub greutatea utilajelor. Chiar și fundațiile caselor folosesc această soluție.
Apliсații neconvenționale
Există aplicații neconvenționale precum împrejmuiri sigure sau confecții metalice decorative, dar acestea necesită adaptarea dimensiunilor și a specificațiilor tehnice la scenariul de utilizare. În proiecte complexe, dimensiunile personalizate sunt din ce în ce mai solicitate; Depozit Virtual poate oferi soluții la comandă cu documentație tehnică completă, pornind de la un calcul tehnic corect.
Montajul și toleranțele
Un aspect important îl reprezintă toleranțele dimensionale. Standardele precizează abaterile admisibile, iar montajul precis economisește timp și resurse. Panourile cu dimensiuni necorespunzătoare pot crea probleme la sudură sau la legarea armăturii. Verificarea lotului de producție este obligatorie, iar marcajele de pe plasa sudată confirmă conformitatea. De asemenea, greutatea plasei sudate influențează metoda de montaj; panourile care depășesc 80 kg necesită echipamente de ridicare precum macarale. Documentația tehnică include și proceduri de montaj recomandate.
Sudarea robotică a contribuit la omogenizarea intersecțiilor, asigurând o rezistență asemănătoare în toate punctele de sudură. Totuși, specificațiile tehnice rămân criteriul principal în selecția materialului, iar soluțiile la comandă pot asigura panouri nestandardizate cu documentație tehnică detaliată. În proiectele moderne, dimensiunile personalizate sunt adesea necesare, iar Depozit Virtual oferă astfel de soluții cu certificate și specificații documentate.
Metodologia de calcul și verificări finale
- Măsoară suprafața totală a zonelor ce vor fi armate cu plasa sudată.
- Adaugă 5% pentru suprapuneri și tăieri.
- Alege dimensiunea panoului în funcție de transport și montaj.
- Verifică standardele aplicabile (STAS 438-3/2012, SR EN 10080:2006) și asigură-te că ochiurile sunt adecvate pentru tipul de sarcină.
- Consultă documentația și certificările (CE, DoP) înainte de achiziție și montaj.
Condiții de utilizare și recomandări practice
Nu alege niciodată plasa sudată doar în funcție de preț. Dimensiunile greșite pot genera costuri suplimentare pe termen lung, iar specificațiile tehnice inadecvate pot compromite integritatea construcției. Consultă mereu experții și documentația de pe Depozit Virtual înainte de a lua o decizie.

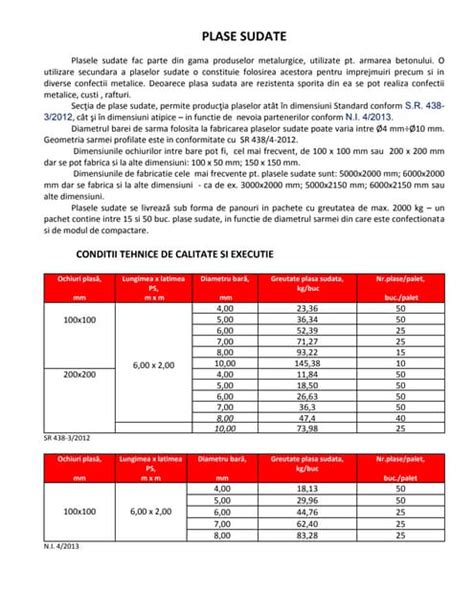

Exemple practice și date utile
| Panou | Ochiuri (mm) | Sârmă (mm) | Greutate aproximativă |
|---|---|---|---|
| Panou 6×2 m | 100×100 | 6 | aprox. 44 kg |
| Panou 6×2 m | 150×150 | 8 | aprox. 79 kg |
| Panou 6×2 m | 200×200 | 4 | aprox. 16 kg |
Resurse utile
Depozit Virtual oferă soluții la comandă cu specificații tehnice documentate, pornind de la un calcul tehnic corect. De asemenea, păstrează certificatele de calitate pentru toate produsele și recomandă verificarea DoP și a marcajelor pentru fiecare lot înainte de montaj.
Grilă de armătură pentru fundația plăcii
Plasa sudată are numeroase utilizări și între limitele sale, iar alegerea corectă a dimensiunilor și specificațiilor este esențială pentru succesul oricărui proiect.
