Rolele pivotante simplifică manevrarea utilajelor, echipamentelor și cărucioarelor. Aceste role pot fi pivotate în jurul axei lor verticale. Sunt complementare cu rolele cu suport fix, care se pot deplasa doar într-o direcție liniară. O rolă pivotantă este formată dintr-un suport pivotant și o roată. Suportul este disponibil într-o varietate de dimensiuni și materiale, de la materiale plastice la tablă de oțel și oțel inoxidabil. Cu peste 60 de serii de suporturi pivotante și peste 80 de serii de roți standard, Blickle are rola pivotantă perfectă pentru fiecare aplicație.
Rolă pivotantă pentru sarcini mari poate opera la viteze de până la 25 km/h, fiind concepută pentru aplicații industriale unde este necesară direcționarea precisă și stabilitatea în condiții de încărcare ridicată. Există o roată care combină caracteristicile unei roți pivotante și ale unei roți fixe? Dacă doriți să combinați avantajele unei roți pivotante și ale unei roți fixe, puteți adăuga un blocator de direcție pe corpul pivotant al roții. Atunci când utilizatorul activează acest mecanism, axa pivotantă este blocată și roata pivotantă devine o roată fixă. Când blocatorul este eliberat, roata pivotantă își recapătă mobilitatea.
Capacitatea portantă a roților pivotante pentru sarcini mari poate ajunge la aproximativ 30.000 kg, iar diametrul roții poate atinge 500 mm, cu înălțime de montare de până la 675 mm. În afara aplicațiilor cu sarcini mari, aceste roți se pot adapta la condiții variate, iar soluțiile speciale pot fi produse la cerere. Rolile pivotante din această clasă pot include roți din oțel cu resorturi, cauciuc solid elastic sau jantă din oțel, precum și opțiuni din poliamidă turnată pentru rezistență la impact și capacitate portantă crescută.
Dimensiuni și măsurători relevante

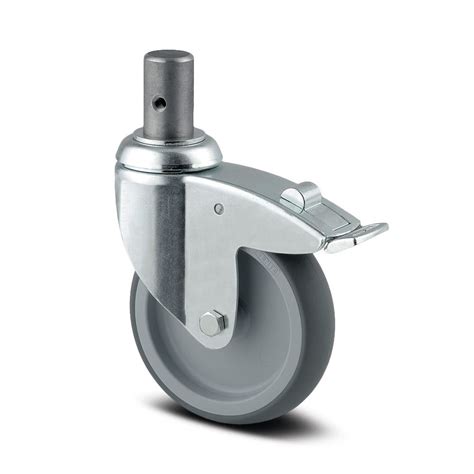

Dimensiunea unei roți pivotante nu este doar un număr; aceasta include diametrul roții, lățimea benzii de rulare, înălțimea totală și sistemul de montare. Pentru roțile cu placă, se includ dimensiunea plăcii și distanța dintre orificiile șuruburilor; pentru roțile cu tijă, se includ diametrul și lungimea tijăi. Diametrul roții este distanța prin centrul acesteia, iar lățimea este partea care atinge podeaua. Înălțimea totală este distanța de la podea până la partea superioară a plăcii de montare, esențială pentru menținerea nivelării echipamentului. Distința dintre găurile șuruburilor trebuie măsurată central la centru pentru montarea cu placă, în timp ce pentru tijă se măsoară diametrul și lungimea tijăi.
În practică, pentru a determina dimensiunea potrivită a roții pivotante, este necesară o analiză a capacității de încărcare necesare, condițiilor podelei și a spațiului disponibil. O metodă recomandată este să se împartă greutatea totală a echipamentului și a încărcăturii la trei dacă se utilizează patru roți (pentru a ține cont de denivelări sau ridicări parțiale ale unei roți). Alegerea roților potrivite este esențială pentru siguranță și performanță.
Dimensiuni comune în aplicații
- Scaune și mobilier de birou: diametru roată 50 mm - 75 mm, lățime 20 mm - 25 mm, montaj tip tijă inel sau placă.
- Aparate medicale și Cărucioare medicale: 75 mm - 125 mm, lățime 25 mm - 32 mm, montaj placă superioară sau tijă filetată.
- Cărucioare industriale medii: 100 mm - 150 mm, lățime 32 mm - 50 mm, montaj placă superioară.
- Industrial pentru sarcini grele: 150 mm - 200 mm, lățime 50 mm, montaj placă superioară.
Pentru utilizările europene, există o cerere constantă pentru anumiți parametri în funcție de aplicație. De exemplu, roți în intervalul 150 mm - 200 mm sunt standard pentru echipamentele de manipulare a materialelor, în timp ce pentru mobilier sau vitrine se folosesc dimensiuni mai mici.
Instrumente pentru măsurare și tehnică
Cel mai precis instrument este un șubler digital, care oferă citiri exacte pentru diametrul roții, lățimea și dimensiunile găurilor pentru șuruburi. O ruletă sau o riglă pot servi pentru estimări, dar nu sunt recomandate pentru comenzi profesionale B2B. Măsurătorile exacte includ:
- Diametrul roții (prin centrul roții).
- Lățimea benzii de rulare.
- Înălțimea totală (de la podea la placa de montare).
- Detaliile de montaj: pentru placă - dimensiunea plăcii și distanța dintre găurile șuruburilor; pentru tijă - diametrul și lungimea tijii.
Instrucțiunile detaliate pentru măsurare includ etapele: măsurați diametrul roții prin centrul acesteia, lățimea benzii de rulare, înălțimea totală și structura montajului. Apoi, verificați întreaga instalație pentru a asigura potrivirea perfectă în configurația dorită.
Performanță la sarcini mari și aplicații speciale
Rolele pivotante pentru sarcini mari pot suporta până la 30.000 kg pe rolă, cu diametrul roții până la 500 mm și înălțime de montare până la 675 mm. Opțiunile includ roți din oțel masiv, cauciuc solid elastic sau superelastic, precum și roți din poliamidă turnată pentru rezistență la impact și greutăți mari. Pentru aplicații în condiții speciale pot fi disponibile roți pivotante cu anvelope de cauciuc solid sau materiale elastice, proiectate pentru o rulare lină și rapoarte de rulare reduse. În plus, există variante cu șocuri reduse sau cu jantă din oțel, adaptate la suprafețe netede.
Rotile pivotante pentru sarcini mari pot fi dotate cu două roți pivotante (role double) în anumite configurații pentru distribuție mai eficientă a încărcăturii. Pentru utilizatorii ce solicită performanțe ridicate, se pot oferi soluții cu roți din oțel zincat, ghidaj român, sau alte materiale, în funcție de cerințe. Toate roțile Blickle pentru sarcini mari sunt testate conform standardelor DIN EN 12532 și DIN EN 12533, la viteze de până la 4 km/h sau mai mari, în funcție de specificații.
Secțiuni de acordare a detaliilor tehnice specifice
Roata din oțel cu înveliș din cauciuc, gama C-ROATA, este concepută pentru mobilitate și suport robust al echipamentelor de transportat. Dimensiunea este de 200 mm în diametru și 50 mm în lățime, suportând sarcina maximă de 180 kg. Materialul este oțel zincat, iar roata include ax 21/12 mm cu șurub M12x80 și saiba autoblocare M12.
Moving floor system
Aceste date ilustrează cum o rotă de 200x50 poate suporta o sarcină adecvată pentru multe aplicații industriale, oferind o soluție fiabilă pentru transportul încărcăturilor în spațiile de lucru. Companiile pot utiliza motorul de căutare al producătorului pentru a identifica rapid roți adaptate cerințelor lor și pentru a găsi variante personalizate dacă este necesar.
| Aplicație | Dimensiuni comune (diametru x lățime) | Montaj | Capacitate |
|---|---|---|---|
| Scaune și mobilier de birou | 50-75 mm x 20-25 mm | Tijă/Placare | Moderată |
| Aparate medicale / Cărucioare medicale | 75-125 mm x 25-32 mm | Plac SUPERIOARĂ sau Tijă | Medie |
| Cărucioare industriale | 100-150 mm x 32-50 mm | Placă SUPERIOARĂ | Ridicată |
| Industrial pentru sarcini grele | 150-200 mm x 50 mm | Placă SUPERIOARĂ | Foarte ridicată |
Pentru o selecție corectă, este recomandat să verificați capacitatea de încărcare minimă necesară, condițiile podelei și mediul de utilizare. În condiții de podele netede, puteți alege roți cu diametrul mai mic și relaxați-vă cu o greutate mai lungă, în timp ce pentru podele denivelate, roți cu diametru mai mare pot facilita trecerea peste imperfecțiuni. În final, alegerea potrivită optimizează siguranța, eficiența operațională și costurile pe termen lung.
