Motoarele electrice alimentează multe dintre mașinile și gadgeturile pe care le folosim zilnic, însă specificațiile lor pot părea adesea complicate și descurajante. Înțelegerea acestor specificații este esențială pentru a alege motorul potrivit pentru nevoile dvs., fie că este vorba de un proiect casnic sau de o aplicație profesională. Acest ghid va detalia elementele cheie ale specificațiilor motoarelor, cum ar fi puterea nominală, viteza și eficiența, într-o manieră simplă. Până la sfârșitul acestui articol, veți avea o înțelegere clară a semnificației acestor numere și termeni, ajutându-vă să luați decizii informate cu încredere.
Componentele de bază ale unui motor electric

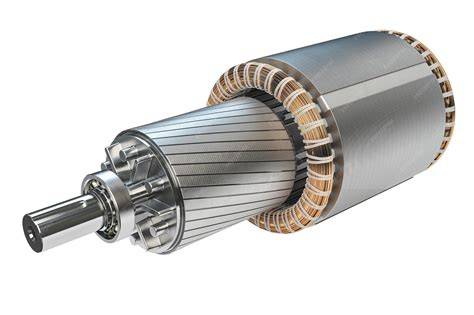

Motoarele electrice sunt parte integrantă a numeroase dispozitive și mașini. Acestea transformă energia electrică în energie mecanică, permițând mișcarea și funcționarea. Un motor electric constă din mai multe componente cheie: elementele stator, partea staționară care produce un câmp magnetic, și rotorul, care se rotește în interiorul statorului. Această interacțiune este esențială pentru funcționarea motorului. Motoarele electrice sunt disponibile în diferite modele, dar elementele de bază rămân consecvent: infășurări realizate din sârmă de cupru înfășurate în jurul statorului și rotorului, rulmenți care susțin rotorul și permit o rotație lină.
Tipuri comune de motoare și domeniile lor de aplicare
Motoarele electrice sunt disponibile în diferite forme, fiecare fiind potrivită pentru anumite sarcini. Cele mai comune tipuri includ:
- Motoare de curent alternativ (AC)
- Motoare de curent continuu (DC)
- Motoare pas cu pas
Motoarele de curent alternativ (AC) sunt populare pentru aplicații care necesită putere și eficiență ridicate, cum ar fi aparatele de uz casnic și utilajele industriale. Motoarele de curent continuu (DC) sunt utilizate în aplicații ce necesită control precis al vitezei și poziției, cum ar fi vehiculele electrice și robotica. Motoarele pas cu pas sunt specializate pentru aplicații care necesită poziționare precisă, cum ar fi imprimantele și mașinile CNC, relocându-se în pași discreți pentru control precis.
Principii de funcționare și parametri cheie
Motoarele electrice funcționează pe principiul inducției electromagnetice. Atunci când curentul electric trece prin înfășurările motorului, acesta generează un câmp magnetic. Fluxul continuu de curent și interacțiunile magnetice stau la baza funcționării motorului. Înțelegerea specificațiilor motorului este esențială pentru selectarea motorului potrivit. Specificații precum puterea nominală, cuplul și viteza influențează performanța motorului.
Puterea nominală este o condiție esențială în cazul motoarelor electrice, indicând puterea maximă de ieșire pe care o poate furniza motorul. O putere nominală mai mare înseamnă că motorul poate face față unor sarcini mai solicitante, însă supraîncărcarea peste această valoare poate duce la deteriorări. Cuplul se referă la forța de rotație produsă de motor și este crucial pentru aplicțiile ce necesită forță mare, cum ar fi ridicarea sarcinilor grele. La alegerea motorului, este esențial să adaptați cuplul la aplicație. Viteza se măsoară în rotații pe minut (RPM) și indică cât de repede se rotește rotorul. Viteza și eficiența sunt adesea legate între ele, astfel încât motoarele la turații optime pot atinge un randament mai ridicat.
Dimensiunea fizică, spațiul disponibil, costurile și durata de viață sunt, de asemenea, factori importanți în selecția unui motor. Motoarele mai mari oferă, în general, mai multă putere și cuplu, dar necesită mai mult spațiu. Întreținerea regulată este esențială pentru asigurarea unei performanțe fiabile și prelungirea duratei de viață a motorului. Procedurile de depanare pot implica verificări vizuale, măsurători ale rezistențelor între înfășurări și carcase, precum și testări cu multimetru pentru identificarea scurtcircuitelor interturn sau a altor defecțiuni.

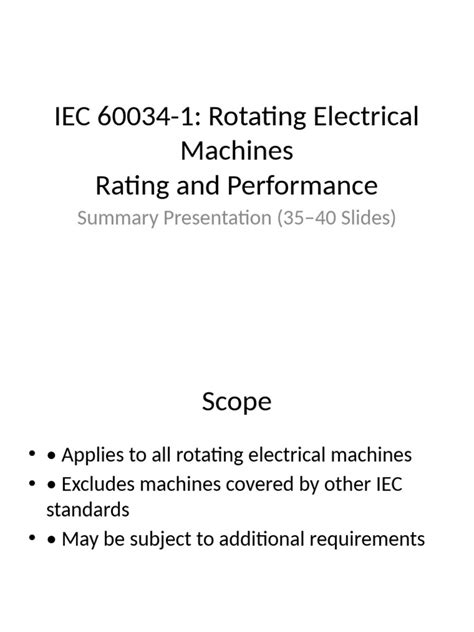

Cicluri de lucru și clasificarea sarcinilor în IEC 60034-1
IEC 60034-1 clasifică 10 tipuri de sarcini de lucru cu motor, utile pentru determinarea duratei de funcționare și a condițiilor de încălzire ale motorului. Iată o scurtă prezentare a celor mai relevante tipuri:
- S1: funcționare continuă - motorul poate funcționa la tensiune nominală și sarcină nominală în mod continuu.
- S3: funcționare intermitentă cu perioade de încălzire și răcire; ciclul de funcționare include perioade de lucru la sarcină constantă urmate de pauze.
- S4/S6: pornire în cicluri ce includ momente de inerție și sarcină la viteze diferite; necesită predicția și gestionarea momentelor de accelerație.
- Alte tipuri includ sarcini neperiodice în care sarcina și viteza pot varia în cadrul unui ciclu admis, cu condiții de echilibru termic variabile.
Un motor destinat aplicațiilor industriale poate necesita un cuplu și o putere constantă sau variabilă, în funcție de sarcină. De exemplu, pentru transportoare, macarale sau pompe cuplul poate fi constant, în timp ce pentru o mașină rebobinată poate exista putere constantă cu sarcină variabilă deoarece diametrul rolei se modifică în timp.
Calculul și dimensionarea motorului în practică
În aplicațiile cu viteză constantă, motorul funcționează adesea la o viteză aproximativă, cu puține rampe de accelerare sau decelerare. Astfel, controlul on-off on-line este o opțiune comună. Pentru aplicații cu viteză variabilă, este obișnuit să existe viteze strânse, rampe de accelerare/decelerare definite și posibil feedback de poziție, în special în aplicații de precizie. Calculul inertiei sarcinii, cuplului și vitezei necesită cunoașterea masei totale și dimensiunii sarcinii, precum și factorilor de frecare și pierderilor în reductor. Un motor industrial poate utiliza un reductor pentru a adapta viteza și cuplul la condițiile aplicației.
Există șase tipuri de motoare cele mai frecvent utilizate în industrie: motoare DC fără perii și cu peri, motoare cu cusca de veveriță, motoare cu rotor infasurat, motoare servo, și motoare pas cu pas. Alegerea dintre acestea depinde de aplicație: viziunea principală este să ai viteză constantă, viteză variabilă sau controlul poziției (sau cuplului). În multe situații, codificatoarele sau feedbackul de poziție pot fi adăugate pentru precizie sporita. În bucla deschisă, un sistem pas cu pas poate funcționa cu control pozițional simplu, în timp ce bucla închisă asigură profiluri de mișcare mai precise și de înaltă viteză.
Verificarea și întreținerea motorului electric
În caz de defecțiune, primul pas este inspecția vizuală. Chiar dacă înfășurările arse sau deteriorările vizibile pot indica un defect, este bine să verificați continuu cu ajutorul unui tester. Metodele de diagnostic includ măsurarea rezistențelor între înfășurări, măsurarea rezistenței către pământ și verificarea scurtcircuitelor interturn. Pentru motoarele trifazate, înfășurările pot fi conectate în formă de stea sau de deltă, iar controlul integrității se poate face cu megohmetru sau cu un ohmmetru, în funcție de echipament. Siguranțele termice pot proteja motorul de supraîncălzire, iar înlocuirea cu întrerupătoare de temperatură este o opțiune viabilă în multe cazuri. Senzorii de turație cu trei pini, de obicei întâlniți la mașinile de spălat, folosesc diferența de potențial pentru a genera semnale; nu măsurați alimentarea cu motorul pornit. În rezumat, diagramele standard de diagnoză cu multimetru acoperă majoritatea problemelor frecvente, iar dacă există suspiciuni, este indicat să apelați la un service specializat.
Motorul de pompă nu pornește? Iată cum verifici condensatorul !
Finalități despre alegerea motorului și aplicabilitatea practică
Producătorii oferă o gamă largă de motoare pentru aplicații industriale, iar alegerea optimă depinde de cerințele specifice ale sarcinii: viteză constantă, viteză variabilă sau controlul poziției. Un motor potrivit poate necesita, de asemenea, un cuplu constant sau variabil, iar alegerea poate include reduceri sau motoare cu feedback pentru performanțe optime. În practică, dimensionarea motorului implică luarea în considerare a masei și dimensiunii încărcării, a reacțiilor de frecare, a pierderilor din reductor, precum și a ciclului de lucru. În final, alegeți motorul în funcție de aplicația dvs.: câtă viteză, cât cuplu și câtă precizie este necesară, și asigurați-vă că spațiul, costul și durata de viață corespund așteptărilor.
Rezumat și resurse utile

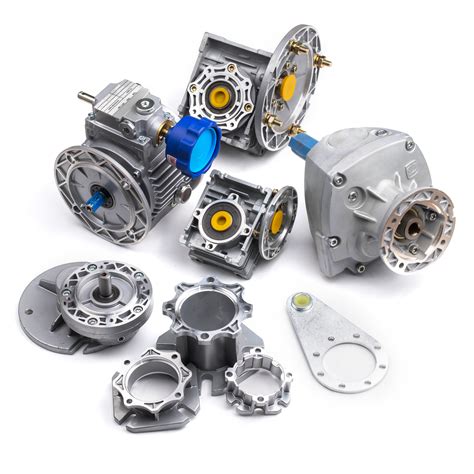

Acest material oferă informații utile despre cum să verificați corect un motor electric cu un multimetru, despre tipuri de sarcini, praguri de conectare și aspecte de întreținere. Pentru aplicații industriale, ghidurile și articolele similare pot ajuta la înțelegerea cerințelor de selecție a motorului și la alegerea unor soluții eficiente, durabile și sigure. ProConsil, distribuitor oficial de motoare electrice, reductoare și echipamente industriale, pune la dispoziție suport tehnic și soluții adaptate nevoilor dvs.
Note privind implementarea practică
Este recomandat să verificați sarcinile de lucru S1, S3, S4/S6 în contextul aplicației dvs. pentru a estima durata de viață a motorului, încălzirea și necesarul de răcire. Dimensiunea sarcinii, viteza și cuplul necesar vor ghida alegerea tipului de motor (AC, DC, servo sau pas cu pas) și eventualele componente de feedback sau control al poziției. În plus, un control adecvat al energiei, inclusiv utilizarea convertizoarelor de frecvență pentru aplicații peste 1 CP, poate aduce beneficii semnificative în eficiență și performanță.
