În circuitele de curent alternativ, înțelegerea conceptelor legate de putere este esențială pentru proiectarea și funcționarea eficientă a sistemelor electrice. Factorul de putere, un indicator al eficienței transferului de energie, este calculat ca fiind cosinusul unghiului de defazaj dintre curent și tensiune. Cu toate acestea, prezența armonicilor de curent și tensiune complică situația, necesitând luarea în considerare nu doar a componentei fundamentale, ci și a nivelurilor armonice.
Există trei tipuri principale de putere în sistemele de curent alternativ: activă, reactivă și aparentă. Puterea activă (P) este partea din energia furnizată pe care sarcina o transformă în muncă utilă. Cu cât factorul de putere, cos(φ), este mai apropiat de 1, cu atât puterea activă este mai mare și mai multă energie este transformată în muncă utilă. Într-un circuit ideal cu o sursă și o sarcină pur rezistivă, curentul și tensiunea sunt în fază, iar puterea este pur activă.
În realitate, însă, circuitele electrice conțin adesea componente inductive și capacitive, fie din cauza cablurilor, fie a dispozitivelor conectate. Aceste componente formează o impedanță care introduce un defazaj între curent și tensiune. Dacă sarcina este predominant capacitivă, tensiunea precede curentul. Dacă sarcina este predominant inductivă, curentul precede tensiunea.
Puterea reactivă (Q) este energia care oscilează între sursă și sarcină, fiind necesară pentru a crea și susține câmpurile magnetice (în cazul sarcinilor inductive) sau electrice (în cazul sarcinilor capacitive). Această putere nu este transformată în muncă utilă, ci este disipată pe reactanța capacitivă sau inductivă. Într-o sarcină pur capacitivă sau inductivă, defazajul dintre curent și tensiune este de 90 de grade, iar puterea activă este zero, existând doar putere reactivă.
Puterea aparentă (S) este produsul dintre curent și tensiune, fără a lua în considerare defazajul. Toate componentele unei rețele electrice, de la generatoare la cabluri, trebuie dimensionate în funcție de puterea aparentă.
Triunghiul de Putere

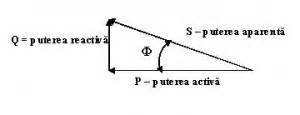

Relația dintre aceste trei tipuri de putere este elegant ilustrată prin "triunghiul de putere", un triunghi dreptunghic unde catetele reprezintă puterea activă (P) și puterea reactivă (Q), iar ipotenuza reprezintă puterea aparentă (S). Conform teoremei lui Pitagora, S² = P² + Q².
Utilizarea triunghiului de putere permite determinarea cantității de putere activă și reactivă dintr-un sistem electric, evaluarea eficienței energetice și proiectarea unor sisteme mai optimizate. Unghiul φ din triunghiul de putere este același cu defazajul dintre curent și tensiune, iar factorul de putere este cos(φ).
Sarcinile Electrice: Rezistive, Inductive și Capacitive
Dispozitivele electrice funcționează prin circuite electrice care includ diverse componente. Sarcinile electrice pot fi clasificate în trei categorii principale:
- Sarcinile rezistive: Acestea sunt dispozitive care transformă energia electrică în căldură, cum ar fi becurile incandescente sau radiatoarele. Într-o sarcină rezistivă, curentul și tensiunea sunt în fază, iar puterea este pur activă. Ele nu introduc o diferență de fază între tensiune și curent.
- Sarcinile inductive: Acestea includ componente cu piese mobile sau bobine, cum ar fi motoarele electrice sau transformatoarele. Într-o sarcină inductivă, curentul rămâne în urma tensiunii datorită inductanței. Aceasta necesită putere reactivă pentru a susține câmpul electromagnetic.
- Sarcinile capacitive: Acestea implică componente care stochează energie sub formă de câmp electric, cum ar fi condensatoarele. Într-o sarcină capacitivă, tensiunea precede curentul. Capacitatea electrică este definită ca raportul dintre sarcina electrică acumulată pe armături și diferența de potențial aplicată între acestea. Unitatea de măsură în SI este faradul (F). Condensatoarele, prin natura lor, pot stoca și elibera rapid energie electrică.
Sistemele fotovoltaice (PV), din ce în ce mai integrate în rețelele electrice, interacționează cu un amestec de sarcini rezistive, inductive și capacitive. O înțelegere a comportamentului acestor sarcini este crucială pentru optimizarea performanței sistemului PV.
Factorul de Putere și Calitatea Energiei
Un factor de putere scăzut, cauzat de sarcini predominant inductive sau capacitive, indică o utilizare ineficientă a energiei electrice. Multe companii de utilități impun penalizări pentru un factor de putere sub un anumit prag (de obicei 0,85-0,87), deoarece acest lucru duce la pierderi suplimentare în rețeaua de distribuție și la o utilizare suboptimă a infrastructurii.
Recomandarea generală este ca sistemele de alimentare să urmărească un factor de putere (PF) de cel puțin 0,95. Îmbunătățirea factorului de putere aduce economii directe prin reducerea costurilor cu energia electrică, dar și economii indirecte prin reducerea pierderilor de energie, a căderilor de tensiune și posibilitatea de a crește numărul de aparate alimentate fără a suprasolicita rețeaua.
Cum funcționează CONDENSATOARELE (ElectroBOOM101-006)
Corecția Factorului de Putere
Corecția factorului de putere se realizează prin compensarea puterii reactive. În rețelele mari, se utilizează bănci de condensatoare pentru a compensa puterea reactivă inductivă și bobine Petersen pentru compensarea puterii capacitive. Aceste sisteme implică adesea controlere complexe cu analizatoare de rețea.
În instalațiile industriale, unde interacțiunea unui număr mare de dispozitive poate genera perturbări, se folosesc filtre. Filtrele pasive sunt adaptate la sarcina specifică, în timp ce filtrele active, conectate în paralel, măsoară și compensează curenții armonici, generând un curent de fază opusă. Aceste filtre moderne pot compensa atât curentul, cât și puterea reactivă.
Pentru selectarea optimă a dispozitivelor de compensare, sunt esențiale informațiile despre profilul sarcinii și parametrii electrici ai rețelei. Alegerea corectă necesită o abordare individuală.
Impactul Armonicilor
Factorul de putere este, de asemenea, influențat negativ de prezența armonicilor de tensiune și curent. Acestea sunt generate de consumatorii cu flux de curent întrerupt ciclic sau de dispozitive precum invertoarele și convertoarele de frecvență. Sursele de armonici, cum ar fi sursele de alimentare monofazate fără corecția factorului de putere (care au un PF între 0,55 și 0,65), atrag curent în impulsuri înguste, distorsionând forma de undă.
Curenții armonici se propagă în rețea, interacționând cu alte dispozitive și cauzând distorsiuni ale formei de undă a tensiunii. Reducerea nivelului armonicilor trebuie să înceapă de la sursa lor, prin proiectarea unor dispozitive care nu degradează calitatea energiei electrice.
| Tip de Putere | Simbol | Unitate de Măsură | Descriere |
|---|---|---|---|
| Activă (Reală) | P | Watt (W) | Munca utilă efectuată de sarcină. |
| Reactivă | Q | Volt-Amper-Reactiv (VAR) | Energie oscilantă necesară pentru câmpurile magnetice/electrice. |
| Aparentă | S | Volt-Amper (VA) | Produsul dintre tensiune și curent, fără defazaj. |
Prevenirea degradării calității energiei electrice și maximizarea utilizării rețelei necesită o colaborare strânsă între producătorii de energie, distribuitori, producători de dispozitive și consumatori. Deși nu există o obligație legală de a compensa energia reactivă în anumite reglementări, consumul excesiv poate atrage sancțiuni financiare.
