Principiul de funcționare al întrerupătorului de sarcină cu trombon arc (arc chute) în distribuția electrică

Sistemele de distribuție electrică necesită o coordonare constantă și precisă între sursa principală de energie și sarcinile conectate, în condiții operaționale variabile. Când sarcinile mari de motoare sunt adăugate sau eliminate rapid dintr-un sistem, pot apărea fluctuații masive ale curentului. Dacă aceste vârfuri nu sunt gestionate, ele reprezintă riscuri semnificative pentru siguranță și echipamente. Un Load Break Switch (LBS) este o componentă a grupării de comutatoare proiectată să deconecteze sau să izoleze în siguranță un circuit electric în timp ce acesta este sub sarcină activă.

Încă de la început, LBS-urile moderne sunt încapsulate într-o înfășurare din oțel devanțat, oferind protecție robustă, în vreme ce ansamblul intern cu izolatori din epoxy, pini de etanșare, lame duble, contacte forjate cu trasee de curent netezite și camere dedicate de în mărirea arcului (arc-quenching chamber) garantează siguranța dielectrică. Variantele SF6 (gazoase) sunt frecvent utilizate pentru aplicații de înaltă performanță, cu două circuite principale în interiorul unui recipient dielectric din rășină epoxidică: circuitul principal și circuitul de împământare.

Componentele cheie și rolul lor

Circuitul principal și circuitul de împământare, ambalate în carcasa SF6, sunt izolate electic și presurizate la aproximativ 0.4 bar în camera interioară. Peretele inferior al capacului izolant este proiectat să fie mai subțire, acțiune menită să ofere un punct de rupere sacrificial în caz de suprasarcină internă. Arc chute-ul, format din plăci metalice paralele, este conectat izolator la inimă în scopul răcirii, desviării și suprimării arcului electric în timpul deschiderii contactelor. În timpul întreruperii, arcul electric se formează între contactele mobile și cele staționare, călătorescând prin camera arcului unde este redus și răcit rapid.

Arcul se întinde în arcul chute în adâncime, fiind dinamizat prin divizoare metalice, permițând o disipare rapidă a energiei arcului. În ciclurile de lucru, LBS-urile pot funcționa la tensiuni de 12-36 kV, cu curenți până la 1200 A în variante RF, în timp ce versiunile LB și RF sunt proiectate cu mecanisme diferite: lame principale, lame auxiliare și arcețe adaptate, toate menite să mențină capacitatea de rupere în condiții reale de sarcină. În plus, multe LBS-uri SF6 oferă operațiune fără întreținere și fără ulei, asigurând fiabilitatea pe perioade îndelungate.

Modul de funcționare și tipuri comune

1. Deschiderea în arc: potențialul de curent creează un arc între contactele staționare și cele mobile. Pe măsură ce contactele se depărtează, gap-ul crește, arc-u creează o tensiune revenitoare transitoare (transient recovery voltage), iar arc-ul este emis într-un arc chute unde este „împărțit” și răcit repede.

2. Închidere: contactele se reanglajează iar arcul poate fi absorbit prin contacte arcați sau alte dispozitive de estinere a arcului, protejând principalul braț al contactului.

Variantele de LBS includ:

• : LBS de tip aer, disponibil la 3.6 kV sau 7.2 kV, până la 600 A în configurații 3-pole, cu fuze integrate și mecanism de declanșare. Designul include un arc chute îmbunătățit, contacte rotative și opțiunea de shunt-trip integrat în cadrul principal, permițând intervenții în medii compacte.
• : RF include un arc secundar (auxiliary blade) care rămâne în contact în interiorul arc chute până când lamele principale ajung la cursa finală, apoi se reactivează rapid, facilitând închiderea/ deschiderea rapidă.

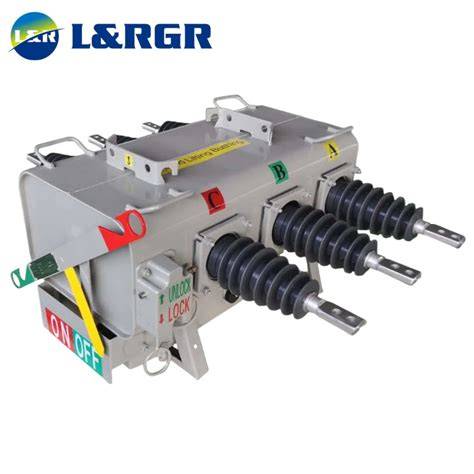

• : LBS izolată cu gaze SF6, utilizată în rețele aeriene pentru medii de până la 24 kV, promițând141 operare fără ulei, cu alimentare manuală sau motorică pentru izolări, automatizare și control la distanță.

Principiile de siguranță și aplicațiile practice

Principalul scop al unui Load Break Switch este de a facilita cu siguranță conectarea sau deconectarea sarcinilor active. Aceste dispozitive sunt adesea montate împreună cu reacontroluri automate pentru izolarea anumitor secțiuni în timpul mentenanței sau pentru secționarea rețelei pe trasee de distribuție de disperare. În RMU-uri (Ring Main Units), în configurațiile de comutare ale transformatoarelor și în rețelele de banca de condensatori, LBS-urile joacă un rol critic. AC high voltage switch-disconnectors sunt utilizate în sisteme de tensiune medie în interior sau exterior, cu frecvența de 50/60 Hz.

La standarde IEC relevante (de ex. IEC 62271-103 pentru LBS), aceste dispozitive trebuie să suporte sarcini de întrerupere în condiții de curent, tensiune și temperaturi variabile. Pentru rețelele cu tensiuni până la 33 kV, în unele situații, într-un anumit nivel, LBS-urile pot înlocui întrerupătoarele de circuit mai costisitoare. În plus, pentru rețelele moderne, siguranța lucrătorilor se asigură prin acțiuni de deconectare rapide, vizibile și controlate, adesea în tandem cu întrerupătoare automate și sisteme de reluare automată a energiei după o defecțiune.

Îmbinarea cu alte echipamente și diferențe față de întrerupătoarele cu arc

Un diferențiator cheie între Load Break Switch și un întrerupător de circuit (circuit breaker) este capacitatea de a întrerupe curenți de sarcină în timp ce curentul este prezent, în timp ce un întrerupător de tip breaker este capabil să întrerupă scurt-circuitele cu curenți de rupere mult mai mari. LBS poate fi combinat cu un element de siguranță de tip fusibil (fuse cutouts), pentru a crea un sistem modular, care oferă protecție la nivel de sarcină și rupere a fault-urilor limitat la curentul de sarcină. În contextul zonelor cu spațiu limitat, LBS-urile de tip LB sau LB-type pot fi proiectate pentru a fi instalate în cuiburi compacte, în timp ce RF-type oferă un mecanism de rupere rapid, corespunzător pentru spațiile înguste.

Arc-breakers cu SF6 oferă un sistem de operațiuni maintenance-free și fuel-less, deosebit de potrivit pentru linii aeriene de până la 24 kV. În plus, sistemul de arc chute împarte și răcește arcul într-un mediu controlat, reducând emisia de particule ionizate și protejând băncile de comutare, iar dispersia curentului în timpul arcului poate fi monitorizată prin măsurarea diferenței de tensiune pe contactele active.

Aspecte de selecție și întreținere

• În performanțe pentru medii industriale, LBS-urile sunt proiectate pentru cicluri de operare mari, cu materiale de contact durabile, capabile să suporte arcuri repetate. Clasamentul mecanic (M1/M2) indică cât de des poate fi operat dispozitivul înainte de reparații majore.
• Întreținerea depinde de tip: LBS-urile cu arc SF6 necesită verificări de integritate a etanșului, degazare/încărcare și controlul presiunii, iar cele de tip LB cu aer pot necesita verificări ale performanței pistonului, etanșărilor și stației de curent.
• Durata de viață a contactelor, rezistența în parametri, și frecvența de degradare a materialelor în condiții de praf, umezeală sau coroziune impun controale regulate, măsurare de rezistență și inspecții vizuale. Standardele IEEE, ANSI, IEC impun instrucțiuni clare privind testele de rezistență și tăiere a curentului, precum și verificări ale înălțimii izolatoarelor și etanșărilor.
• Costuri de achiziție vs. cicluri de viață: LBS-urile pot necesita investiții inițiale mai mari, dar oferă flexibilitate operațională și întreținere redusă în timp ce breaker-urile tradiționale pot necesita costuri mai mari pentru monitorizare și întreținere electronică; opțiunea modulabilă cu fuze aduce un compromis accesibil între cost și protecție.
