Introducere În sistemele de distribuție a energiei electrice de joasă tensiune, întrerupătoare de circuit, întreruperoare de sarcină și separatoare sunt trei dispozitive de comutare utilizate în mod obișnuit. Deși pot părea similare, fiecare are o funcție, un standard de proiectare și o aplicație distincte. Înțelegerea acestor diferențe este esențială pentru ingineri, instalatori și administratori de instalații pentru a asigura siguranța, fiabilitatea și eficiența costurilor. ONCCY, un producător profesionist de dispozitive de protecție electrică, oferă o gamă completă de soluții care respectă standardele IEC și GB/T, ajutând clienții să obțină performanțe fiabile atât în aplicații rezidențiale, cât și industriale.
Ce este Separator (Izolator)?
Un separator, numit și izolator, corespunde IEC 60947-3 cu categoria de utilizare AC-20A/B. Caracteristici cheie: Nu este conceput pentru întreruperea sarcinii (fără capacitate de comutare a sarcinii), Fără cameră de stingere a arcului (nu se generează arc în timpul funcționării), Oferă un distanță de izolare vizibilă, Poate fi blocat cu lacăte pentru siguranța întreținerii. Aplicare: Separatoarele sunt utilizate în principal pentru izolare de siguranță înainte de inspecție sau întreținere, asigurând protecția personalului.
Ce este întrerupător de sarcină?
A întrerupător de sarcină (LBS) este definit în IEC 60947-3, conceput pentru comutarea sarcinilor electrice în diverse condiții. Spre deosebire de separatoare, acesta poate întrerupe curenții de sarcină în siguranță. Categorii de utilizare (IEC 60947-3): AC-21A/BSarcini rezistive, inclusiv suprasarcini moderate; AC-22A/BSarcini mixte rezistive și inductive, inclusiv suprasarcini; AC-23A/BSarcini motor sau sarcini cu inducție ridicată. Aplicare: Întrerupătoarele de sarcină sunt potrivite pentru operare frecventă, în special în rețelele de distribuție, circuitele motoarelor și instalațiile industriale.
Ce este întrerupător de circuit?
A întrerupător de circuit (CB) este guvernat de IEC 60947-2 și integrează izolarea manuală/electrică cu funcții de protecție automată. Caracteristici cheie: excursie termică, protecție la suprasarcină cu timp invers, declanșare magnetică pentru protecție la scurtcircuit cu declanșare instantanee, capacitatea nominală de rupere (Icu/Ics) indicată pe plăcuța de identificare, curbe de declanșare (B, C, D etc.) pentru diferite caracteristici de sarcină. Aplicare: Întrerupătoarele de circuit sunt utilizate pentru protecție la suprasarcină, scurtcircuit și defecțiuni în sisteme rezidențiale, comerciale și industriale.
Compararea duratei de viață și funcționalităților
Separator (Izolator): Durată de viață mecanică: de obicei 10,000-20,000 de operațiuni. Fără durată de viață electrică (nu poate întrerupe curenții de sarcină).
Întrerupător de sarcină: Durată de viață mecanică: ≥ 20,000 de operațiuni (fără sarcină). Durată de viață electrică: 3,000 de operațiuni (AC-21), 1,000 de operațiuni (AC-23).
Întrerupător de circuit: Durată de viață mecanică: ≥ 10,000 de operațiuni. Durata de viață electrică MCCB: 2,000-6,000 de operațiuni; MCB: până la 10,000 de operațiuni.
Pot aceste dispozitive să se înlocuiască reciproc?
- Poate un întrerupător de circuit să înlocuiască un întrerupător de sarcină? Tehnic da, dar nu se recomandă. Întrerupătoarele de circuit au o durată de viață mecanică mai mică pentru comutări frecvente, sunt mai costisitoare și pot provoca declanșări nedorite.
- Poate un întrerupător de sarcină să înlocuiască un separator? Da. Deoarece întrerupătoarele de sarcină sunt proiectate atât pentru rupere și izolare a sarcinii, acestea pot îndeplini funcția unui separator, adesea cu caracteristici de siguranță mai bune, cum ar fi izolarea vizibilă și capacitatea de a se fixa cu lacăt.
Întrebări frecvente
- Care este principala diferență dintre un separator și un întrerupător de sarcină? Un separator poate izola circuitele doar în condiții de golire a sarcinii, în timp ce un întrerupător de sarcină poate întrerupe în siguranță curentul de sarcină.
- De ce sunt întrerupătoarele de circuit mai scumpe decât întrerupătoarele de sarcină? Deoarece integrează protecție automată la defecțiuni (mecanisme de declanșare termică și magnetică) pe lângă comutarea manuală.
- Pot folosi un întrerupător de circuit pentru operațiuni de comutare frecvente? Nu este recomandat. Întrerupătoarele de circuit sunt proiectate în principal pentru protecție, nu pentru comutare manuală frecventă. Folosiți în schimb un întrerupător de sarcină.
- Ce dispozitiv ar trebui să aleg pentru aplicațiile de sarcină a motorului? Un întrerupător de sarcină cu categoria de utilizare AC-23 este varianta preferata.
- Separatoarele oferă protecție la supracurent? Nu. Alegerea dintre a separator, întrerupător de sarcină sau întrerupător de circuit depinde de aplicația dumneavoastră specifică: Utilizare separatoare pentru izolare sigură înainte de întreținere; Utilizare întreruptoare de sarcină pentru operațiuni frecvente de comutare sub sarcină; Utilizare întreruptoare de circuit când este necesară protecția împotriva suprasarcinilor și scurtcircuitelor.

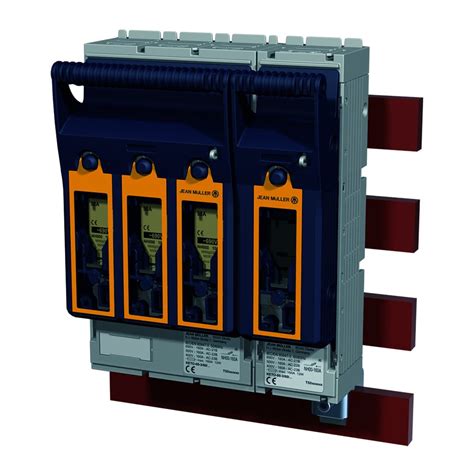

Rolul separatorului de sarcină în instalațiile moderne
Separatoarele de sarcină reprezintă dispozitive electrice esențiale pentru siguranța și controlul circuitelor. Separatoarele de sarcină, numite și întreruptoare-separatoare, permit izolarea și protecția unui circuit electric de restul sistemului. Cu ajutorul unui separator de sarcină, alimentarea unui circuit poate fi întreruptă rapid și în siguranță, prevenind suprasarcinile, scurtcircuitele sau accidentele în timpul lucrărilor de mentenanță. În orice instalație electrică - de la locuințe până la aplicații industriale - separatoarele contribuie la funcționarea fiabilă și protejarea echipamentelor. În caz de suprasarcină sau scurtcircuit, un astfel de dispozitiv întrerupe automat curentul, prevenind incidente majore.
Tipuri de separatoare de sarcină
Există mai multe tipuri de separatoare de sarcină, clasificate în funcție de numărul de poli (P) - adică de conductoarele pe care le pot întrerupe simultan.
- Separator de sarcină 1P (monopolar) - întrerupe un singur conductor (de obicei faza unui circuit monofazat). Utilizat în aplicații monofazate simple (230 V), precum circuite de iluminat sau prize în locuințe.
- Separator de sarcină 2P (bipolar) - întrerupe două conductoare simultan (fază și neutral). Este utilizat la circuitele monofazate unde se dorește întreruperea completă a alimentării (atât faza, cât și nulul).
- Separator de sarcină 3P (tripolar) - întrerupe trei conductoare (trei faze) simultan. Folosit în rețele trifazate fără conductor de neutral, de regulă pentru alimentarea motoarelor sau utilajelor industriale trifazate.
- Separator de sarcină 4P (tetrapolar) - întrerupe patru conductoare (trei faze + neutral). Destinat sistemelor trifazate cu neutru, de exemplu tabloul general al unei clădiri.
Gama de produse și soluțiile ONCCY
Separator de sarcină modular, cu sistem de montaj pe DIN rail, permite întreruperea manuală a alimentării circuitelor electrice. ONCCY oferă o gamă de separatoare de sarcină (1P, 2P, 3P, 4P) cu opțiuni variate de siguranță, iar integrarea unității de comandă MicroLogic DC sporește siguranța și permite gestionarea energiei. Gama acoperă valori nominale de la 1000 la 4000 A, într-o singură dimensiune.
Separatoarele fac parte din familia PacT Series, cu multe derivate: ComPacT NSX, NS, NSXm, Masterpact NT/NW; separatoare INS/INV, INF, ISFL, ISFT etc. Capacitatea lor de protecție, disponibilitate a energiei electrice, mentenanța eficace și eficiența energetică sunt promovate prin caracteristici digitale avansate și conectivitate. Pe site-ul producătorilor se regăsesc soluții de separatoare de sarcină până la 1600 A, cu opțiuni pentru controluri și unități de comandă.
Separatoarele de sarcină sunt proiectate să ofere izolarea de siguranță înainte de intervenții de mentenanță, iar în cazul în care se dorește protecție suplimentară, pot fi integrate cu unități de comandă și microcontrolere. Întreținerea în siguranță este facilitată prin posibilitatea de blocare cu lacăt.
Video recomandat
Care este simbolul separatorului de sarcină și ce rol are acesta?
Ilustrații și date utile
- Diagrama tipurilor 1P, 2P, 3P, 4P cu exemple de aplicații în instalații rezidențiale și industriale.
- tabel simplificat cu comparația între componente:
Caracteristică Separator Întrerupător de sarcină Întrerupător de circuit Funcție principală Izolare fără rupere a sarcinii Rupere a sarcinii și izolare Protecție + izolare Curent de sarcină nu întrerupe curentul poate întrerupe curentul poate întrerupe curentul Izolare vizibilă da de regulă da depinde de configurație Blocare lacat opțional de obicei disponibil nu este obiectiv principal Durata de viață mecanică 10,000-20,000 ≥ 20,000 ≥ 10,000
Concluzii utile pentru proiectare și instalare
Important: alegerea corectă între separator, întrerupător de sarcină și întrerupător de circuit depinde de aplicația specifică. Separatorul este ales pentru izolare sigură înainte de întreținere, întrerupătorul de sarcină pentru operațiuni frecvente sub sarcină și întrerupătorul de circuit pentru protecție la suprasarcină și scurtcircuit. Începând cu 1 aprilie 2022, noile generații de întrerupătoare automate oferă conectivitate sporită și eficiență energetică, iar gama PacT/ComPacT include soluții moderne de protecție pentru aplicații rezidențiale și industriale. ONCCY se focalizează pe proiectarea și fabricarea de componente de protecție electrică de înaltă calitate, inclusiv întreruptoare de circuit, izolatoare și întreruperi de sarcină, adaptate standardelor IEC și GB/T.
