Caiet de sarcini pentru realizarea golului de ușă în perete de zidărie: cerințe, pași tehnici și controlul calității

Acest articol oferă o structură completă și coerentă pentru un model de caiet de sarcini privind realizarea unui gol de ușă în perete de zidărie, acoperind cerințele tehnice, pașii de execuție, detaliile de protecție, controlul calității, normele de securitate și documentația necesară.

Documentul este orientat către proiectanți, responsabili tehnici cu execuția, antreprenori și diriginți de șantier, cu scopul de a asigura o execuție conformă cu standardele, sigură și durabilă.

1. Domeniu de aplicare și obiect

Modelul de caiet de sarcini se aplică lucrărilor de realizare a golurilor de uși în pereți de zidărie portanți și neportanți, existenți sau în curs de execuție, în clădiri civile și industriale.

Obiectul îl constituie definirea condițiilor, toleranțelor, materialelor, procedurilor și controalelor necesare pentru decuparea, consolidarea și finisarea golului conform proiectului.

2. Referințe normative și documente aplicabile

• Proiect tehnic și detalii de execuție semnate de proiectantul de rezistență și arhitect.
• Norme de proiectare și execuție pentru zidărie și consolidări constructive.
• Instrucțiuni ale producătorilor pentru mortare, ancore, buiandrugi prefabricați sau turnați monolit.
• Reglementări privind securitatea și sănătatea în muncă pe șantier.

3. Definiții, simboluri și abrevieri

• Gol de ușă - deschiderea realizată într-un perete de zidărie pentru montarea unei uși.
• Buiandrug - element structural de preluare a încărcărilor de deasupra golului.
• Stâlpișori de consolidare - elemente verticale din beton armat/metal pentru rigidizarea zonelor laterale ale golului.
• Toleranțe - abateri admise față de dimensiunile proiectate.

4. Condiții generale și limitări

Realizarea golurilor în pereți portanți se efectuează numai pe baza detaliilor de rezistență și cu măsuri provizorii de sprijinire a încărcărilor.

Executarea în pereți neportanți impune verificarea conexiunilor cu elementele structurale adiacente și respectarea detaliilor de rigidizare.

Nu se vor executa lucrări fără avizele și aprobările necesare și fără delimitarea zonei de lucru.

5. Condiții de șantier și pregătire

• Verificarea traseelor de utilități în peretele vizat și realocarea acestora înaintea tăierilor.
• Protecția finisajelor adiacente, a pardoselilor și a zonelor de circulație.
• Asigurarea iluminării adecvate, ventilației și accesului pentru echipamente.
• Montarea protecțiilor colective și a semnalizării perimetrale.

6. Materiale și produse

• Buiandrugi: prefabricați din beton armat sau profile metalice dimensionate conform proiectului, ori buiandrugi din beton monolit cofrați la fața locului.
• Mortare și betoane: clase conform proiectului, cu certificate de conformitate.
• Ancore chimice sau mecanice, tije filetate, plăcuțe și eclise, după caz.
• Plase sudate/armături pentru stâlpișori și buiandrugi monolit.
• Materiale pentru protecția anticorozivă a elementelor metalice.
• Spumă poliuretanică, benzi de etanșare, masticuri elastice pentru montajul tocului.

7. Echipamente și unelte

• Discuri diamantate, ferăstraie pentru zidărie, carote pentru perforări precise.
• Ciocane rotopercutoare cu control al vibrațiilor.
• Scule de măsură: nivele laser, rulete, echer, șabloane pentru tocuri.
• Echipamente de sprijin temporar: popi metalici, grinzi de repartizare, etrieri provizorii.

8. Toleranțe dimensionale și calitative

• Abateri la lățimea și înălțimea golului: ±5 mm pentru montajul ușii standard.
• Planeitate și verticalitate ale muchiilor: ≤3 mm pe 1 m și ≤5 mm pe înălțimea golului.
• Nivelul buiandrugului: abatere ≤3 mm pe lățimea golului.
• Calitatea tăieturilor: muchii curate, fără fisuri extinse în zidăria rămasă.

9. Procedură de execuție

9.1 Trasare și verificări preliminare

1. Trasarea conturului golului pe ambele fețe ale peretelui, cu referințe la cotele proiectate.
2. Identificarea și marcarea conductelor/cablurilor existente cu detector specific.
3. Stabilirea punctelor de sprijin provizoriu și montarea popilor.

9.2 Realizarea buiandrugului (înainte de decupare completă)

1. Executarea șanțurilor de reazem pentru buiandrug pe ambele părți, conform detaliilor.
2. Montarea buiandrugului prefabricat sau cofrarea și armarea pentru turnare monolit.
3. Asigurarea reazemelor minime și injectarea/ancorarea în zidărie conform proiectului.
4. Întărirea materialului (maturarea betonului) înainte de îndepărtarea sprijinirilor provizorii.

9.3 Tăierea și îndepărtarea controlată a zidăriei

1. Tăierea controlată a conturului cu disc diamantat pentru a reduce vibrațiile.
2. Îndepărtarea porțiunilor decupate pe tronsoane mici, cu sprijin suplimentar la nevoie.
3. Protejarea muchiilor rezultate și eliminarea materialului desprins.

9.4 Consolidări laterale și tratarea muchiilor

1. Execuția stâlpișorilor laterali din beton armat sau montajul profilurilor metalice, dacă sunt prevăzute.
2. Ancorarea armăturilor/plăcilor în zidăria existentă prin carote și ancore chimice.
3. Refacerea rosturilor și completarea cu mortar de reparații la muchii.

9.5 Montajul tocului ușii (dacă este inclus în temă)

1. Poziționarea tocului în gol cu pene distanțiere și alinierea cu nivelul laser.
2. Fixarea cu ancore/tije în zonele consolidate și umplerea rosturilor cu spumă elastică.
3. Aplicarea benzilor de etanșare și masticuri pentru controlul infiltrațiilor și punților acustice.

10. Cerințe de calitate și inspecții

• Verificări intermediare: înainte de tăieri, după montarea buiandrugului, după consolidări.
• Procese-verbale de lucrări ascunse pentru ancorări, armături și turnări.
• Recepție dimensională a golului și verificare planeitate/verticalitate.
• Control vizual al fisurilor, șocurilor și desprinderilor în zidăria rămasă.

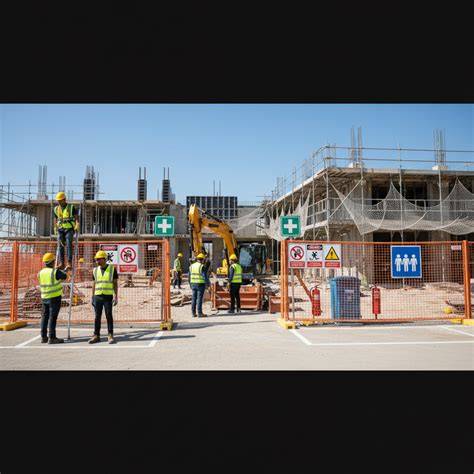

11. Securitatea și sănătatea în muncă

• Echipament individual de protecție: cască, ochelari, protecție auditivă, mănuși, încălțăminte S3, măști anti-praf.
• Controlul prafului prin tăiere umedă și aspirare cu filtre HEPA.
• Interzicerea demontărilor cu lovituri puternice în pereți portanți fără sprijiniri.
• Izolarea electrică a zonei și testarea absenței tensiunii la cabluri interceptate.

12. Managementul deșeurilor și protecția mediului

• Colectarea fragmentelor de zidărie în containere dedicate și transportul la depozite autorizate.
• Prevenirea dispersiei prafului prin umezire și acoperirea traseelor de evacuare.
• Separarea metalului rezultat din decupaje pentru valorificare.

13. Documente de calitate și trasabilitate

• Fișe tehnice și declarații de performanță pentru buiandrugi, mortare, ancore.
• Jurnal de șantier cu fotografii ale etapelor cheie.
• Rapoarte de încercare la extragere pentru ancore, dacă se prevede.
• Proces-verbal de recepție la terminarea lucrării.

14. Condiții de plată, mediu de măsură și criterii de acceptanță

• Măsurarea în unități: bucata (gol de ușă realizat), cu detalierea consolidărilor și montajelor.
• Acceptanța pe baza verificărilor dimensionale, a documentelor de calitate și a conformității cu proiectul.
• Remedieri obligatorii în caz de depășire a toleranțelor sau defecte vizuale/structurale.

15. Tabel orientativ - toleranțe și controale

16. Cerințe pentru situații speciale

• Pereți portanți: calcul de rezistență, buiandrug dimensionat, sprijiniri provizorii obligatorii pe durata lucrărilor.
• Zidărie cu goluri mari: stâlpișori armați obligatorii și centuri locale.
• Perete din cărămidă aparentă: tăieri cu disc subțire și refacerea rosturilor cu mortar compatibil.
• Uși grele (blindate/antifoc): ancoraje suplimentare și cadre metalice perimetrale.

17. Lista de verificare (checklist) înainte de recepție

• Există proces-verbal pentru lucrări ascunse și fotografii de etapă.
• Buiandrugul are reazemele minime și este la nivel.
• Golul respectă toleranțele de dimensiune, planeitate și verticalitate.
• Nu sunt fisuri active sau desprinderi în zidăria rămasă.
• Tocul este centrat, fixat și etanșat corespunzător (dacă montajul a fost inclus).
• Zona este curată, deșeurile evacuate, protecțiile demontate în siguranță.

18. Responsabilități și coordonare

• Antreprenorul: organizarea execuției, securitatea muncii, calitatea și trasabilitatea.
• Proiectantul: soluțiile tehnice, dimensionarea buiandrugului și a consolidărilor.
• Dirigintele de șantier: verificări și acceptanțe intermediare/finale.
• Beneficiarul: punerea la dispoziție a spațiului și autorizarea intervențiilor.
