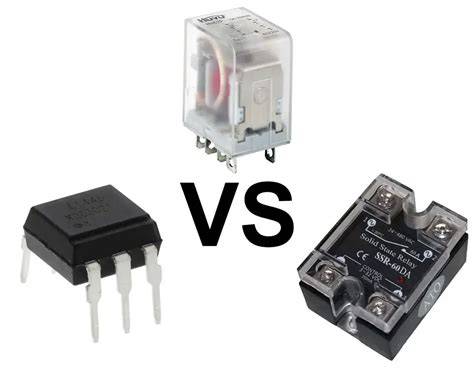

Releele solid-state SSR reprezintă echivalentele semiconductoare ale releului electro-mecanic și pot fi folosite pentru controlul sarcinilor electrice fără piese aflate în mișcare. În timp ce releele electro-mecanice (EMR) folosesc bobine, câmpuri magnetice, arcuri și contacte mecanice, releele SSR nu au componente în mișcare și utilizează proprietățile electrice și optice ale semiconductorilor pentru a realiza funcțiile de izolare și comutare.
Izolarea și principiul de comutare
La fel ca un releu EMR, SSR asigură o izolare electrică completă între intrare și ieșire, iar ieșirea funcționează ca un comutator electric convențional, având o rezistență foarte mare când este neconductivă (open) și o rezistență foarte scăzută când conduce (on). SSR-urile pot fi proiectate pentru comutarea atât a curentului AC, cât și a celui DC, utilizând SCR, TRIAC sau ieșire cu tranzistor de comutare în locul contactelor mecanice uzuale.
Un element central al SSR-ului este opto-izolatorul (sau optocuplorul), care conține un LED emisiv de lumină infraroșie și un dispozitiv fotosensibil, precum fototranzistori sau fototriace. Astfel, intrarea SSR este izolată de ieșirea, iar lumina devine cuplajul optic între cele două părți ale releului.
Configurarea de intrare: curent continuu și curent alternating
Intrarea SSR poate utiliza atât semnale DC, cât și semnale AC, în funcție de tipul dispozitivului. Pentru a activa sau porni „ON” un SSR DC în conducție, este necesară o tensiune mai mare decât valoarea minimă de pornire (de obicei 3 V DC). Acest semnal DC poate fi derivat dintr-un microcontroler sau dintr-o poartă logică, iar circuitul de intrare poate include un simplu rezistor de limitare sau un circuit mai complex cu redresare, reglare, protecție anti-polaritate, filtrare etc.
Prin utilizarea unui circuit de redresare în punte și a unui condensator de netezire, un SSR DC poate fi controlat folosind atât surse AC, cât și DC nepolarizate. În vrerea producătorilor, există SSR-uri cu intrări AC (de obicei din 90 la 280 V AC) pentru aplicații specifice.
Ieșirea SSR: tipuri de acțiune și dispozitive de comutare
Ieșirea SSR-urilor poate fi configurată pentru comutare AC sau DC, în funcție de cerințele tensiunii de intrare. Cele mai comune configurații de ieșire sunt SPST-NO (Single Pole Single Throw, normal deschis) pentru sarcini de putere. Pentru SSR DC, comutarea este adesea realizată cu tranzistoare de putere sau MOSFET; pentru SSR AC, dispozitivul de comutare este un tiristor sau TRIAC în configurație back-to-back.
Principala aplicație a SSR este controlul sarcinilor AC, cum ar fi alimentarea cu energie a încălzitoarelor, iluminatului, sau motoare, unde SSR oferă o viață lungă, viteze mari de comutare și lipsa părților în mișcare. Un avantaj major față de releul EMR este capacitatea de a comuta ON la zero curent (zero-cross) pentru sarcini inductive, reducând arcul electric, zgomotul și dezechilibrele electrodinamice.
Comutarea la trecerea prin zero și avantajele ei
SSR-urile cu comutare AC pot efectua trecerea prin zero, ceea ce înseamnă că comutarea ON la sau aproape de momentul zero de curent al formei de undă reduce arcurile și emisia emf inversă asociate cu sarcinile inductive. Aceasta minimizează zgomotul electric și stresul asupra contactelor, făcând SSR-urile ideale pentru aplicații sensibile la întreruperi sau perturbări, precum iluminatul și echipamentele informatice.
O altă funcție avansată este posibilitatea de a realiza „diminuarea fazei” (faze control) sau chiar comutarea „non-zero” (instant-on) în cazul SSR non-zero, utilizate în aplicații rezistive sau cu cerințe de management al puterii. În cazul comutării non-zero, SSR se poate activa imediat după semnalul de intrare, fără a aștepta trecerea prin punctul de zero al formei de undă.
Tipuri de comutare, tranziții și siguranță în comutatoare
Comutatoarele de transfer (transfer switches) sunt dispozitive care asigură conectarea sigură a unei sarcini la una dintre mai multe surse de alimentare, protejând în același timp operatorii și echipamente. Există trei tipuri principale de mecanisme de declanșare: manual, semi-automat (neautomat) și automat. Comutatoarele automate folosesc un controler inteligent pentru a decide când să activeze comutatorul, de exemplu în caz de pană de curent.
Tranziția între surse poate fi deschisă (open) sau închisă (closed). Tranzițiile deschise au o deconectare în două faze: mai întâi deconectarea de la vechea sursă, apoi conectarea la noua sursă, adesea utilizate pentru sarcini inductive pentru a minimiza perturbările. Tranzițiile închise conectează mai întâi la noua sursă și apoi dezactivează vechea sursă, fiind utilizate când se poate menține alimentarea până la finalizarea tranziției, de ex. pentru centre de date sau instalații critice. Tranzițiile în fază, care sincronizează tensiunea și faza celor două surse înainte de conectare, necesită control digital complex pentru a evita perturbările în sarcină.
Un alt tip este comutarea de izolare bypass: aceasta permite inspectarea și testarea comutatorului fără a întrerupe sursa de alimentare, prin existența unui al doilea circuit de comutare. Acest lucru crește fiabilitatea în aplicații medicale sau critice unde întreruperile pot avea impact semnificativ.
Componentele SSR și aplicațiile tipice
SSR-urile DC pot utiliza MOSFET-uri, tranzistoare Darlington sau alte soluții în funcție de tipul de sarcină. SSR-urile AC folosesc în mod comun tiristoare sau triace back-to-back. Astfel, SSR-urile se aplică în controlul motorelor DC sau AC, în iluminat, în încălzitoare și alte sarcini de putere mare, cu beneficii precum RPM mai mari, răspuns rapid, și lipsa uzurii contactelor.
Un exemplu clasic este interfațarea cu microcontrolere ca Arduino sau Raspberry Pi, prin utilizarea unui opto-izolator cu un triac extern (sau un tiristor) pentru a controla o sarcină AC, cum ar fi un încălzitor de 120 V AC. Datorită izolării optice, semnalul de control de 5 V este independent de tensiunea rețelei, sporind siguranța și flexibilitatea designului.
Condiții de selecție a releelor de putere DC
În alegerea releelor de putere DC, este esențial să se considere:
- Necesități de încărcare: tensiunea și curentul la pornire și în detenție;
- Tensiunea bobinei: compatibilitatea cu sursa de control (de ex. 12 V sau 5 V);
- Configurația contactelor: SPST sau SPDT, cu sau fără funcții de blocare;
- Factori de mediu: temperaturi, umiditate, vibrații, protecție IP, etanșare;
- Dimensiunea și montajul: compatibilitatea cu PCB sau conectori;
- Certificări de siguranță: UL, CE, VDE etc.;
- Fiabilitate și durată de viață: număr de cicluri, rezistență de izolare;
- Probleme de protecție: necesitatea diodelor flyback pentru suprimarea arcului;
În plus, selecția ar trebui să țină cont de incluziunea unei diode flyback în circuitele cu bobine pentru a proteja circuitele de control de vârfuri de tensiune generate la deconectare.
Relevanța tranzițiilor în fază și aplicațiile DUAAR
O aplicație avansată menționată este sistemul DUAAR (Discrete Ultra-rapid Automatic power transfer), destinat securizării alimentării cu energie electrică fără pauze semnificative în sarcină. Astfel de sisteme permit comutarea între două surse cu o perturbare minimă a sinusoidei, având timpi de comutare extrem de scurți (în jur de 4-10 ms în cazuri robuste). Echipamentele RSF (relays de supraveghere a fazelor) controlează starea canalelor, iar contactoarele statice sunt comutate pentru fiecare fază. Când sursele sunt în domeniul admisibil, consumatorii pot fi alimentați de fazele cu tensiunea cea mai apropiată de valoarea nominală, asigurând continuitate și stabilitate a alimentării.
Aplicatii practice ale transferului și ale comutării sigure
În practică, comutatoarele de transfer sunt necesare în multiple scenarii: pentru case, atunci când se conectează un generator la tabloul electric; pentru clădiri comerciale sau industriale cu mai multe contori; pentru centre de date ce cer disponibilitatea instantanee a sursei de rezervă; pentru instalații industriale mari cu multiple grupuri electrice. Pe lângă respectarea standardelor de siguranță, alegerea unui comutator potrivit trebuie să țină cont de tensiune, curent, număr de faze, mediul în care va fi plasat, precum și timpul de întrerupere pe care îl poate tolera sistemul.
Concluzii despre diferențe și utilizări
Diferența de bază între releele DC și AC se poate vedea în modul în care gestionează arcul: releele DC sunt proiectate cu mecanisme speciale de suprimare a arcului (cum ar fi exploziile magnetice) pentru a stinge arcul format la deschiderea circuitului, în timp ce releele AC pot beneficia de trecerea prin zero pentru a reduce curenții de pornire. Releele SSR oferă avantajele unei durate de viață aproape nelimitate, fără piese în mișcare, cu comutări rapide, dar pot avea costuri mai mari la curenți foarte mari și necesită soluții de disipare a căldurii pentru aplicații de înaltă putere.
Cu o gamă variată de tipuri - de la SSR-uri la relee DC cu blocare, la relee miniaturale pentru PCB, la soluții de stare solidă - inginerii pot alege dispozitivul optim pentru a asigura fiabilitatea și longevitatea sistemului, adaptând soluția la condițiile reale de utilizare și la cerințele de siguranță.
Triac drivers
Tabloul de aplicații și tipuri de relee
Tipuri principale de relee DC și aplicații:
- Releu de alimentare DC standard - panouri industriale, surse de alimentare.
- Releu DC de curent înalt - 100 A+, vehicule electrice, ingestia de baterii, invertori.
- Releu de blocare DC - economisire de energie, sisteme cu baterii, monitorizări.
- Releu DC miniatural - PCB compacte, electronice de larg consum, telecom.
- Releu DC cu stare solidă - aplicații de comutare frecventă, medii dure.
- Releu DC pentru automobile - rezistență la vibrații și temperaturi extreme.
- Releu închis ermetic - protecție în medii critice și corozive.
În alegerea releelor DC, este important să consultați specificațiile producătorului și să luați în considerare atât condițiile de mediu, cât și cerințele de securitate, certificările și compatibilitatea cu sistemul dvs. de control.
