Celulele solare produc curent continuu. Pot fi utilizate direct ca sursă de curent continuu? Este fezabil pentru micro și mici dispozitive electrice care nu au cerințe precise de tensiune, cum ar fi calculatoare și jucării. Tensiunea de ieșire a celulelor solare depinde de metoda de conectare și de cantitatea dispozitivelor fotovoltaice și este direct legată de mărimea sarcinii și intensitatea luminii. Nu poate fi utilizat direct ca sursă obișnuită de alimentare. Ieșirea de curent continuu de către celula solară poate fi convertită într-o ieșire stabilă de curent continuu de diferite tensiuni printr-un convertor DC-DC. Convertorul DC-DC, cunoscut și sub numele de convertor DC-DC, este o componentă importantă a sistemelor de generare a energiei solare fotovoltaice.
Principalul mod de lucru al unui circuit de conversie DC este modularea lățimii impulsului (PWM). Circuitul DC Chopper este simplu și este un circuit de conversie DC utilizat pe scară largă. Partea din stânga sus a figurii 1 prezintă un circuit de tocare de bază. Ud este tensiunea DC de intrare, V este tubul de comutare și UR este tensiunea de pe sarcina R. Linia verde din partea dreaptă sus a figurii 1 este forma de undă de ieșire după tăiere. Perioada undei pătrate este T. Când V este pornit, tensiunea de ieșire este egală cu Ud, iar timpul de conducere este ton. Când V este oprit, tensiunea de ieire este egală cu 0, timpul de oprire-toff și ciclul de lucru D=ton/T. Linia verde din partea de jos a figurii 1 reprezintă forma de undă continuă de ieșire, iar tensiunea medie a acesteia este cea indicată de linia roșie. Tensiunea de ieșire poate fi modificată prin modificarea lățimii impulsului. Înainte de timpul t1, pulsul este mai larg, intervalul este mai îngust, iar tensiunea medie (UR1) este mai mare. După timpul t1, pulsul narează și tensiunea medie (UR2) scade. Perioada T a undei pătrate fixe rămâne neschimbată. Ajustarea tensiunii de ieșire prin modificarea ciclului de funcționare este metoda (PWM), cunoscută și sub denumirea de metoda de modulare a lățimii de frecvență fixă. Impulsurile pătrate nu pot fi considerate surse de curent continuu. În utilizare reală, trebuie adăugat un circuit de filtru. Figura 2 prezintă circuitul cu filtru LC, unde L este inductorul filtrului, C2 este condensatorul filtrului și D este dioda cu mână liberă. Când V este conducător, L și C2 stochează energie și transmit putere către sarcina R. Când V este oprit, C2 furnizează energie pentru sarcina R, iar L furnizează energie pentru sarcina R prin D.

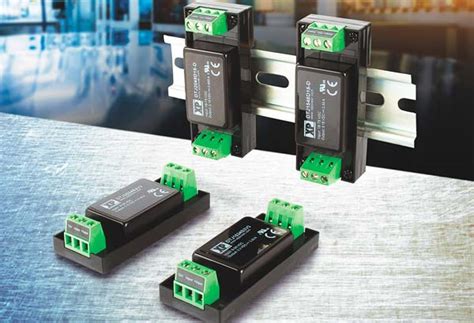

Frecvența selectată pentru unda pătrată de ieșire este relativ mare, variind în general de la câteva mii de Hertz la zeci de mii de Hertz. Un circuit boost chopper poate fi format și prin componente inductive, așa cum se arată în Figura 3. Când tubul comutatorului V este pornit, curentul care trece prin inductorul L va stoca energie în L. În acest moment, tensiunea de pe sarcină este furnizată de C2. Acest circuit se numește un circuit Boost Chopper sau un convertor Boost. KJDD150030 este un modul de conversie DC/DC unidirecțional izolat de frecvență înaltă, care oferă avantaje esențiale, cum ar fi o gamă de tensiune ultra-largă, temperatură de funcționare la maxim-înaltă sarcină și eficiență ultra-înaltă. Între timp, protecția ridicată și densitatea mare de putere sunt, de asemenea, principalele caracteristici ale acestui modul.

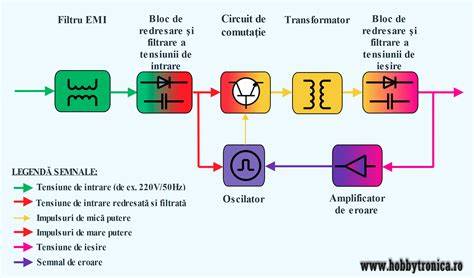

Linia-la-linie: ±1kV, Linie-la-sol: ±2kV. ±2kV. ±6kV (contact)/±8kV (aer). 100A/m. Respectă limita standard de 0,15 până la 80 MHz. Cum funcționează o sursă de alimentare bidirecțională (PSB)? A fost proiectată atât pentru a controla transmisia de putere de la rețeaua AC spre partea de curent continuu (în modul operare), cât și invers, energia de la partea de curent continuu putând fi dată înapoi la rețeaua AC (în modul reciclare, regenerare). Un convertor care poate converti DC și AC bidirecțional la orice sistem de alimentare se numește sursă de alimentare bidirecțională. Această structură face posibil schimbul de energie bidirecțional cu sursele de energie comerciale (rețeaua AC).
Convertorul bidirecțional DC/DC este folosit în multe aplicații. Putere la ieșire 2496W (max.). Asigură compatibilitatea cu sursele de energie fotovoltaice, pe partea de înaltă tensiune (HVDC 260 - 400V) și pe partea de joasă tensiune (LVDC 36 - 65V). Eficiență (tipic) 90,5%. Convertorul bidirecțional DC-DC are și modele cu puteri mari, de exemplu 11 kW max, cu ventilator de mare viteză, praf rezistent, and durată lungă de viață. Principiul de funcționare al convertorului DC/DC e simplu: înductorul primește o variație neașteptată a curentului de intrare datorită unui comutator pornit. Atunci, inductorul preia energia electrică de la intrare și o stochează ca energie magnetică. Convertoarele DC/DC neizolate folosesc MOSFET, IGBT sau BJT pentru comutație, în aranjamente buck, boost, buck-boost și Ćuk. De obicei, în convertoarele de curent continuu, inductorul este componenta principală de stocare a energiei. În convertorul Ćuk, principalul element de stocare a energiei este capacitorul. Există variații ale convertorului Ćuk de bază. De exemplu, bobinele au în comun un singur miez magnetic, ceea ce reduce ondulația de ieșire și adaugă eficiență.
Notă. Convertorul DC/DC bidirecțional mai este numit și convertor în două cadrane sau convertor în patru cadrane. Curenții de înaltă frecvență pot genera zgomot electric prin variații tranzitorii de energie ce pot afecta părți sensibile ale circuitului. Un convertor DC/DC neizolat are o cale de curent continuu între intrare și ieșire, deoarece intrarea și ieșirea unui convertor neizolat se raportează la un GND comun. Modul Boost (Step-up) poate crește tensiunea, în timp ce Modul Buck (Step-down) reduce tensiunea. Convertorul buck necesită, de asemenea, un singur comutator și are o eficiență ridicată, dar curentul de intrare este discontinuu și, în mod normal, este necesar un filtru de intrare pentru netezire. Convertorul DC/DC neizolat bidirecțional poate produce tensiune DC cu ondulații foarte mici prin utilizarea filtrelor Pi. Cele mai multe surse de alimentare comută între moduri în funcție de nivelul sarcinii. Absența transformatorului reduce armonicile din circuit.

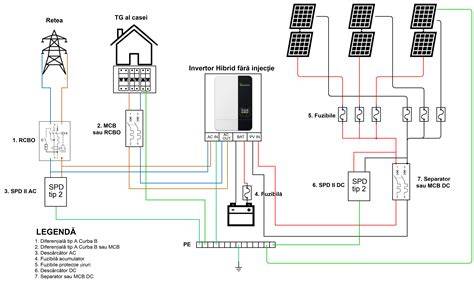

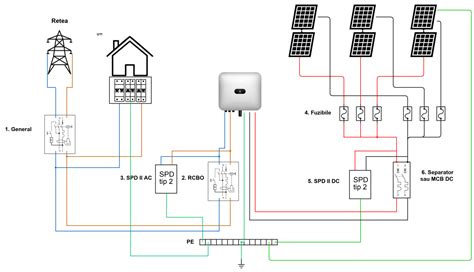

O aplicație în extindere este sistemul de stocare în baterii a energiei livrate de panoul fotovoltaic (PV ARRAY). Panoul fotovoltaic funcționează conform iluminării disponibile de la Soare. Când iluminarea ariei PV este suficientă, se încarcă bateria printr-un convertor DC/DC bidirecțional și, simultan, se furnizează energie pentru consumator. Când iluminarea scade, energia disponibilă scade și încărcarea bateriei poate înceta. MeanWell Seria BIC-2200 oferă Sursă de alimentare bidirecțională cu reciclare a energiei și funcție de conectare la rețea AC. Această serie este o sursă în comutație, cu alimentare duală de 2,2 kW, proiectată să controleze atât transferul de energie de la rețea la DC, cât și energia reciclată la rețea. Sursa de alimentare bidirecțională cu comutare permite încărcarea bateriei din rețea și alimentarea acesteia înapoi în rețea pentru reciclarea energiei.
Convertoarele DC/DC sunt utilizate în multe aparate. Convertorul DC/DC este dispozitivul care convertește curentul direct (DC) de la un nivel de tensiune la altul, oferind în același timp reglarea tensiunii. Este utilizat în aplicații la care sursa de alimentare disponibilă nu oferă la ieșire un nivel al tensiunii cerut de sarcină. Convertorul DC-DC bidirecțional poate alimenta o sarcină cu energie și, în același timp, poate solicita energie înapoi pentru încărcarea sursei. Principalele topologii includ buck, boost, buck-boost și Ćuk, cu variante neizolate. În modelele moderne, conversia în curent continuu poate facilita o tensiune variabilă pe partea secundară, aplicabilă în diverse dispozitive. În timpul frânării regenerative, energia cinetică este transformată în energie electrică și încărcată în baterie.
Invertorul este dispozitivul care transformă curentul continuu (DC) în curent alternativ (AC). Invertorul poate alimenta aparate electrice atunci când sursa este alta decât rețeaua. Invertorul cu undă sinusoidală pură realizează comutarea polarităților în mod liniar, oferind tensiunea treptat crescândă sau scădere, iar cea cu undă modificată ajustează tensiunea prin tehnici similare. Eficiența acestor dispozitive poate fi variabilă, iar pentru aparatele mari, cum ar fi frigiderele sau pompele de căldură, se recomandă utilizarea invertorului cu undă sinusoidală pură sau a surselor dedicate de energie. Invertoarele de rețea pot furniza până la 98% eficiență, funcționează fără transformatoare și se conectează direct la rețeaua națională, având protecții în caz de întrerupere a legăturii. Invertoarele de baterii pot fi unidirecționale sau bidirecționale, cu posibilitatea încărcării bateriei sau alimentează rețeaua, după caz. Sistemele trifazice distribuie o putere mai mare, fiind utilizate în aplicații industriale sau în clădiri cu consumatori mari. Puntea H, înverșul tranzistorilor și comutarea, joacă un rol crucial în controlul curentului și tensiunii, iar reglarea prin PWM sau prin controlul frecvenței urmărește menținerea tensiunii de ieșire într-o fereastră precisă, indiferent de variațiile sarcinii.
Rolul sarcinii și al controlului în sistemele solare cu conversie DC
Principiul de funcționare al convertorului DC/DC este baza pentru proiectarea sistemelor fotovoltaice cu stocare. Sarcina, fie că este o alimentare locală sau o baterie, impune cerințe dinamice asupra tensiunii de ieșire, ceea ce impune utilizarea unei bucle de reglare cu feed-back. Reglarea poate fi realizată prin controlul în tensiune sau în curent, sau o combinație a celor două. Controlul în tensiune detectează ieșirea, o compară cu o referință și ajustează raportul de comutare pentru a atinge tensiunea dorită. Controlul în curent poate oferi un răspuns rapid pentru schimbările sarcinii, dar este mai complex. Modul de funcționare poate fi continuu (CCM) sau discontinuu (DCM), cu avantaje și limitări în funcție de topologia și sarcina. Tehnicile de comutare soft, precum PWM sincronizat cu redresarea, îmbunătățesc eficiența prin reducerea pierderilor de comutare.

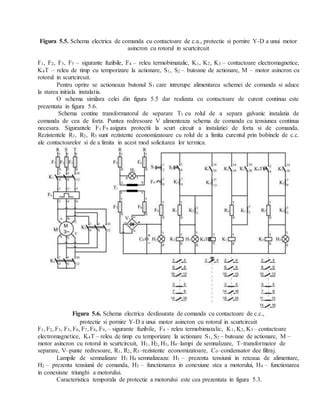

Motorul de curent continuu și aplicațiile sale
Un motor de curent continuu este un mecanism electric care transformă energia electrică în energie mecanică. Motoarele de curent continuu pot varia în dimensiuni și putere, de la aplicații rezidențiale și jucării până la vehicule, ascensoare și motoare industriale. Motoarele cu perii au comutator pentru inversarea curentului, dar generează frecare și disipări semnificative; motoarele fără perii (brushless) au întreținere redusă și eficiență crescută, necesitând un controller dedicat. În mod ideal, tensiunea la intrarea invertorului este constantă, iar în practică, se folosesc filtre pentru a stabiliza ieșirea. Invertoarele pot fi monofazice sau trifazice, în funcție de alimentarea dorită, oferind opțiuni pentru sisteme rezidențiale sau industriale. Sistema de conversie include elemente precum tranzistori, punți H, și mecanisme de control pentru a asigura o funcționare stabilă a motorului și a întregului lanț de alimentare.
În concluzie, conversia energiei solare în curent continuu utilizabil pentru sarcini variabile se bazează pe combinația dintre conversia DC-DC, filtrarea optimă, și controlul dinamic al tensiunii. Componentele precum PWM, filtre LC, transformatoare, și modele bidirecționale de conversie permit adaptarea tensiunii și a curentului la cerințele reale ale sarcinilor, de la baterii pentru stocare până la alimentarea directă a dispozivelor cu necesități specifice de tensiune. Verificările și protecțiile asociate (PFC, OVP, OLP, OCP, OTP) asigură siguranța și fiabilitatea acestui tip de sistem în condiții de lumina variabilă și de sarcină dinamică.
1. Înainte de a alege un invertor sau un convertor, consultați un specialist pentru a identifica tipul optim în funcție de aplicație, baterii și cerințele de tensiune. 2. Pentru aplicații mici alimentate de panouri PV, combinația PV-DC-DC bidirecțional și baterie poate asigura alimentarea consumatorilor atunci când lumina este insuficientă. 3. Pentru utilizatori cu sarcini staționare, unitățile cu PWM, filtre LC, și protecțiile necesare asigură o ieșire stabilă adaptabilă la tensiunea varibilă a surselor fotovoltaice.
