Motoarele asincrone trifazate alimentează nenumărate aplicații industriale, oferind performanțe robuste printr-un mecanism de operare unic. Conectarea corectă a acestor motoare asigură eficiență, siguranță și longevitate optime. Acest ghid analizează în profunzime principiile, metodele de cablare, diferențele de performanță și cele mai bune practici pentru conectarea motoarelor asincrone trifazate, ajutându-vă să obțineți o funcționare perfectă și să depășiți resursele învechite cu informații clare și acționabile.

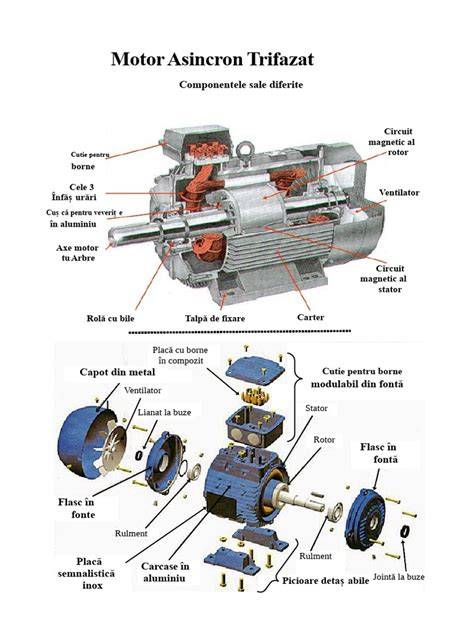

Motoarele asincrone trifazate funcționează folosind un câmp magnetic rotativ pentru a conduce mișcarea mecanică. Când conectați înfășurarea statorului trifazat a motorului la o sursă de alimentare CA trifazată, prin înfășurări curg curenți alternativi. Acest lucru creează un câmp magnetic care se rotește în spațiu, tăind prin înfășurarea rotorului pentru a induce o forță electromotoare și un curent. Rotorul, influențat de câmpul magnetic al statorului, experimentează forțe electromagnetice care îl fac să se rotească. Cu toate acestea, viteza rotorului rămâne ușor în urmă vitezei câmpului magnetic, creând o „alunecare” care permite conversia continuă a energiei și puterea de ieșire. Cablajul corect este esențial pentru menținerea acestui proces, asigurând ca motorul să funcționeze fără probleme și eficient.

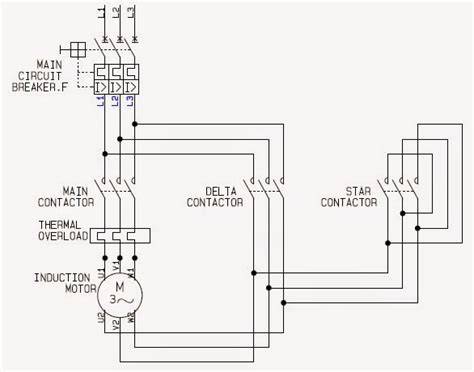

Metode de cablare cheie: stea (Y) vs. triunghi (Δ)
Conexiuni Star vs. Două configurații de cablare primară domină setările motorului asincron trifazat: conexiune stea (Y) și conexiune triunghi (Δ). Alegerea metodei potrivite depinde de tensiunea nominală a motorului, de tensiunea de alimentare și de cerințele operaționale. Mai jos, explorăm aceste metode în detaliu.
- Conexiune în stea (Y): conectați capetele înfășurărilor trifazate pentru a forma un punct neutru, în timp ce capetele opuse se conectează la sursa de alimentare trifazată. Această configurație se potrivește motoarelor cu o tensiune nominală de 220 V care funcționează pe o sursă de alimentare de 380 V, deoarece reduce tensiunea pe fiecare înfășurare de fază la aproximativ 220 V. Conexiunile stea sunt ideale pentru motoare cu puteri nominale de 3 kW (4 CP) sau mai mici, inclusiv 0,16 CP, 0,24 CP, 0,34 CP, 0,5 CP, 0,75 CP, 1 CP, 1,5 CP, 2 CP și 3 CP. Este recomandată pentru porniri cu sarcină ușoară sau fără sarcină, cum ar fi ventilatoare sau pompe mici.
- Conexiune în triunghi (Δ): legați înfășurările trifazate cap la coadă, formând o buclă închisă, cu fiecare punct de conectare legat de sursa de alimentare trifazată. Această metodă este utilizată atunci când tensiunea nominală a motorului se potrivește cu tensiunea de alimentare, de obicei 380V. Conexiunile Delta sunt comune pentru motoarele de peste 3 kW, inclusiv 5 CP, 7,5 CP, 10 CP, 15 CP, 20 CP, 25 CP, 30 CP, 40 CP, 50 CP, 60 CP, 75 CP, 100 CP, 125 CP, 270 CP, 340 CP și 430 CP. Configurația delta oferă o putere mai mare și este potrivită pentru aplicații cu sarcini grele, cum ar fi macarale sau mașini industriale mari, unde este necesar un cuplu de pornire mai mare.
Diferențe practice între stea și triunghi
- Conexiune stea: conectează capetele înfășurărilor la un punct central neutru; tensiune redusă pe fiecare înfășurare; curentul de linie este egal cu curentul de fază; motor potrivit pentru tensiuni de 220V pe 380V și pentru sarcini ușoare.
- Conexiune delta: formează o buclă închisă; fiecare înfășurare primește întreaga tensiune; curentul de linie este aproximativ 1,732 ori curentul de fază; cuplu de pornire mai mare; potrivit pentru sarcini grele și motoare peste 3 kW.

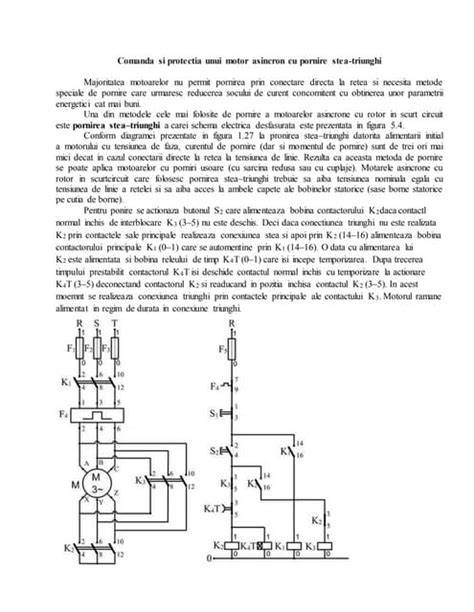

- Impact asupra pornirii: stea generează curent de pornire și cuplu mai mici; delta generează curent de pornire și cuplu mai mare, fiind indicată pentru aplicații cu sarcini grele.
- Putere și eficiență: stea oferă putere și eficiență mai reduse, delta oferă putere mai mare și eficiență mai bună, dar consumă mai mult din cauza curentului.
- Aplicabilitate: stea pentru tensiuni nominale de 220V pe 380V sau pentru sarcini ușoare; delta pentru motoare la 380V sau aplicații cu sarcină mare.
Pași practici de cablare
- Verificați plăcuța de identificare a motorului pentru tensiunea nominală, puterea nominală și metoda de conectare recomandată (stea sau triunghi). Asigurați-vă compatibilitatea cu tensiunea de alimentare.
- Alegeți stea pentru motoarele cu tensiune nominală de 220V pe o sursă de 380V sau pentru aplicații cu sarcină ușoară (≤3kW). Optați pentru delta pentru motoarele nominale la 380V sau pentru scenarii de sarcină mare (>3kW).
- Adunați cabluri izolate, conectori terminali și instrumente precum șurubelnițe, clești și un tester electric. Asigurați-vă că toate materialele respectă standardele industriale.
- Conexiune în stea: legați capetele înfășurărilor trifazate (de obicei etichetate U2, V2, W2) pentru a forma un punct neutru. Conectați capetele de pornire (U1, V1, W1) la liniile de alimentare trifazate (L1, L2, L3).
- Conexiune delta: conectați U1 la V2, V1 la W2 și W1 la U2 pentru a forma o buclă închisă. Atașați punctele de conectare la L1, L2 și L3.
- Strângeți toate conexiunile terminalelor pentru a preveni slăbirea din cauza vibrațiilor. Utilizați legături de cablu pentru a organiza cablajul și pentru a reduce tensiunea.
- Utilizați un multimetru pentru a verifica continuitatea și pentru a vă asigura că nu există scurtcircuite. Confirmați că sursa de alimentare este oprită înainte de a continua.
- Închideți și sigilați cutia de borne a motorului pentru a proteja împotriva prafului, umezelii și a daunelor mediului.
Siguranța în cablarea motoarelor asincrone trifazate
: Purtați mănuși izolante, pantofi și ochelari de protecție pentru a vă proteja împotriva pericolelor de șoc electric și arc electric. : După cablare, asigurați-vă că cutia de borne este etanșă pentru a preveni pătrunderea prafului sau a umezelii, care poate degrada izolația.
Verificări și întreținere
: Pentru motoarelor inactivate sau după perioade lungi, măsurați rezistența de izolație a înfășurărilor folosind un contor de rezistență de izolație. Rezistența ar trebui să fie de cel puțin 0,5 MΩ pentru motoarele de joasă tensiune. Reisolați motorul dacă valoarea este mai mică. : Dacă lipsește o fază, nu încercați să porniți motorul. Inspectați cablajul, siguranțele și contactele contactorului pentru a identifica și rezolva problema înainte de a continua. : Inspectați bornele periodic pentru slăbiciune, coroziune sau oxidare. Strângeți și curățați după cum este necesar. Monitorizați temperatura, zgomotul sau vibrațiile în timpul funcționării; opriți motorul dacă apar probleme. : Pentru motoarele cu porniri frecvente sau cu operațiuni înainte-înapoi, creșteți frecvența inspecțiilor pentru a preveni problemele de cablare induse de vibrații.
Alegerea metodei corecte de cablare îmbunătățește performanța, eficiența și longevitatea motorului. Sarcinile uzuale vs. cele grele se aliniază cu stea sau delta pentru a optimiza pornirea, cuplul și consumul de energie:
- Sarcini ușoare beneficiază de conexiuni în stea datorită consumului redus de energie.
- Sarcini grele necesită conexiuni delta pentru un cuplu și o putere mai mari.
- Conexiuni în stea pentru curent de pornire redus în scenariile cu cuplu scăzut; delta pentru pornire cu cuplu mare.
- Conexiunile stea economisesc energie în aplicațiile cu cerere redusă; conexiunile delta maximizează producția în setările cu cerere mare.
Probleme comune și soluții
- Verificați eventuale conexiuni slăbite, siguranțe arse sau o fază lipsă; verificați dacă cablajul corespunde tensiunii nominale și tipului de conectare.
- Inspectați terminalele pentru slăbiciune sau coroziune; asigurați-vă că motorul este montat în siguranță și cablajul este intact.
- Confirmați că motorul nu este suprasolicitat; verificați ventilația și izolarea pentru a preveni supraîncălzirea.
- Testați sursa de alimentare pentru fluctuații de tensiune sau dezechilibre de fază; verificați din nou cablarea pentru erori în conexiuni stea sau delta.
