Alegerea unei surse de alimentare este adesea influențată de o singură cifră de eficiență specificată în fișa tehnică. Producătorii investesc în topologii avansate, cum ar fi convertoarele PSFB (phase-shifted full bridges) și LLC, precum și în componente de înaltă performanță, precum MOSFET-urile în locul diodelor, pentru a minimiza pierderile și a crește această cifră. Cu toate acestea, pentru utilizatorii finali, eficiența brută a sursei de alimentare nu este singurul factor determinant.
Interesul principal al utilizatorilor se concentrează pe eficiența generală a sistemului sau a procesului, pe respectarea normelor de mediu și pe atingerea obiectivelor financiare. Există o conștientizare crescândă a importanței sprijinului pentru mediu și a controlului costurilor pe durata de viață a unui sistem, aspecte care depășesc simpla cifră de eficiență dintr-o fișă tehnică.
În mediile de afaceri unde spațiul fizic costă, accentul cade pe maximizarea numărului de echipamente generatoare de venituri amplasate într-un spațiu limitat. Acest articol explorează în profunzime legătura dintre densitatea de putere și eficiența surselor de alimentare, analizând costurile asociate obținerii unei eficiențe sporite, achiziționarea de soluții de alimentare de înaltă performanță și gestionarea responsabilă a eliminării acestora.
Eficiența: Un Concept Cheie
Eficiența este un concept relativ simplu de înțeles: cu cât valoarea se apropie mai mult de 100%, cu atât mai bine. Dacă am considera "eficiența veniturilor" - raportul dintre costul energiei electrice și veniturile generate - am putea ajunge la valori surprinzătoare. Managerii centrelor de date se confruntă constant cu provocarea de a crește capacitatea de procesare și stocare, generând astfel venituri și profit, în timp ce mențin sub control costurile cu energia electrică și asigură amortizarea rapidă a investițiilor.
Într-un context industrial, adăugarea unui motor mai puternic este justificată doar dacă aceasta se traduce printr-o producție suplimentară vandabilă. Astfel, consumul de energie electrică asociat funcționării motorului este considerat un cost operațional care nu adaugă valoare comercială directă. Toate cheltuielile operaționale, inclusiv cele cu energia electrică, sunt privite ca o reducere a profitului.
Contextul Măsurării Eficienței

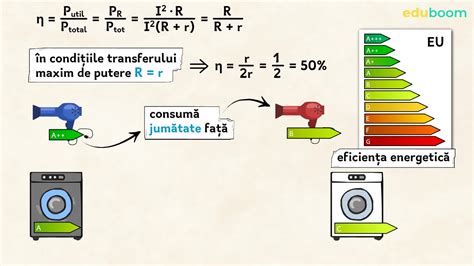

Proiectarea electronică implică numeroase formule, precum eficiența = puterea de ieșire / puterea de intrare (exprimată în procente), iar pierderile = puterea de intrare - puterea de ieșire. Pentru ca aceste formule să fie relevante, este esențial să se ia în considerare contextul specific, inclusiv nivelurile de putere și condițiile de funcționare și de mediu.
Adesea, eficiența este specificată în apropierea sarcinii maxime. Totuși, puține sisteme, în special cele redundante, funcționează la acest nivel pe perioade îndelungate. Departe de "punctul optim", eficiența poate scădea semnificativ. În general, eficiența se diminuează considerabil pe măsură ce sarcina se apropie de zero, iar modul în care se întâmplă acest lucru variază de la o sursă de alimentare la alta.
De exemplu, la o sarcină de 5%, un convertor poate disipa de cel puțin trei ori mai mult decât altul, în funcție de designul său. Recunoscând importanța eficienței la sarcină redusă, au fost elaborate standarde precum inițiativa "80 PLUS", care stipulează eficiența minimă pe o gamă largă de sarcini.
| Nivel de Eficiență | Eficiență la 10% Sarcină | Eficiență la 20% Sarcină | Eficiență la 50% Sarcină | Eficiență la 100% Sarcină |
|---|---|---|---|---|
| 80 PLUS Standard | - | 80% | 80% | 80% |
| 80 PLUS Bronze | - | 82% | 85% | 82% |
| 80 PLUS Silver | - | 85% | 88% | 85% |
| 80 PLUS Gold | 80% | 87% | 90% | 87% |
| 80 PLUS Platinum | 89% | 91% | 92% | 89% |
| 80 PLUS Titanium | 90% | 92% | 94% | 90% |
80 PLUS Titanium reprezintă cea mai stringentă specificație, necesitând o eficiență de cel puțin 94% la o sarcină de 50% și 90% la o sarcină de 10% (în condițiile unui sistem alimentat la 115V).
Provocările Creșterii Eficienței
Îndeplinirea cerințelor 80 PLUS, în special a celor mai ridicate niveluri introduse ulterior dezvoltării sistemului de certificare în 2004, reprezintă o provocare semnificativă. Aceasta implică o creștere a eficienței cu 14%, ceea ce înseamnă că o sursă de alimentare de 1kW ar trebui să reducă pierderile de la 250W la 64W.
Este evident că modificarea unei topologii sau a unui design existent nu este suficientă pentru a atinge acest obiectiv. Industria a răspuns prin abordări inovatoare, cum ar fi înlocuirea diodelor cu MOSFET-uri cu comandă sincronă. Deoarece multe convertoare necesită conversie în două etape (de exemplu, corecția factorului de putere (PFC) și DC-DC), este necesară o eficiență și mai mare pentru fiecare secțiune.
Aceste tehnologii noi pot fi costisitoare și implică riscuri asociate cu lipsa unei fiabilități dovedite pe teren de-a lungul anilor. Pe măsură ce eficiența crește, fiecare îmbunătățire devine din ce în ce mai dificilă. Trecerea de la 97% la 98% necesită reducerea pierderilor cu o treime.
O sursă de 1 kW disipează 20,4 W la o eficiență de 98%. Trecerea la 99% reduce pierderile la 10,1 W. Deși economiile de energie sunt dezirabile, este importantă o analiză a costurilor globale.
Densitatea de Putere vs. Eficiență
În Statele Unite, costul energiei electrice este de aproximativ 0,165 dolari pe kilowatt-oră. Există costuri administrative semnificative legate de achiziționarea și calificarea unei noi surse de alimentare, precum și costuri de eliminare a echipamentelor învechite. De asemenea, trebuie luat în calcul riscul asociat cu implementarea schimbărilor.
Este dificil de imaginat că o analiză ar demonstra că o economie de 73 de dolari ar acoperi toate aceste costuri, cu excepția, poate, a instalațiilor care utilizează mii de astfel de surse de alimentare.
Impactul căldurii degajate de o sursă de alimentare depinde de sursa de energie electrică. Dacă energia provine din combustibili fosili, consumată de echipamentele finale și de sistemele HVAC, va exista un impact asupra încălzirii globale și a poluării. Îmbunătățirea eficienței este, fără îndoială, benefică, dar poate părea contraintuitiv ca proiectanții să se străduiască să economisească câțiva wați, în timp ce în clădirea alăturată se folosește un uscător de rufe de câțiva kilowați ore în șir.
Merită să se reducă pierderile din alimentarea cu energie electrică, deoarece aceasta contribuie la scăderea temperaturilor interne, îmbunătățind durata de viață și fiabilitatea preconizată. Totuși, acest lucru este relevant doar dacă incinta și sistemul de răcire rămân neschimbate.
Diverse formule indică faptul că durata de viață a componentelor electronice se înjumătățește cu fiecare creștere a temperaturii mediului ambiant cu 10ºC. Tehnologia modernă este, în general, foarte fiabilă și durabilă. Chiar și cu aceste cifre, fiabilitatea rămâne ridicată, dar există un efect termic care trebuie recunoscut și înțeles. De obicei, industria își propune să mențină o temperatură de intrare de aproximativ 21°C în centrele de date, dar cercetările sugerează că o creștere moderată nu are un impact semnificativ asupra fiabilității sistemului.
Eficiența poate fi adesea îmbunătățită prin încetinirea vitezelor de comutație, dar acest lucru necesită componente pasive mai mari și convertoare de putere mai voluminoase. Noile convertoare de putere de înaltă performanță, cu factori de formă mai mici, pot elimina necesitatea unui dulap suplimentar, reducând costurile (și spațiul) prin utilizarea unuia existent.
Considerații Cheie pentru Selecția Surselor de Alimentare
Selecția sursei de alimentare nu ar trebui să se bazeze exclusiv pe cifrele de eficiență. Factori precum eficiența sistemului sau a procesului, obligațiile de mediu și obiectivele financiare sunt considerații mai importante. În timp ce producătorii se străduiesc să îmbunătățească eficiența surselor de alimentare prin topologii și materiale avansate, utilizatorii finali acordă adesea prioritate densității de putere pentru a maximiza echipamentele generatoare de venituri într-un spațiu limitat.
Eficiența la sarcină redusă este un aspect critic, iar standardele din industrie, cum ar fi inițiativele 80 PLUS, abordează acest domeniu. Atingerea unor niveluri mai ridicate de eficiență devine din ce în ce mai dificilă și costisitoare, cu randamente marginale din ce în ce mai mici. Accentul pus pe eficiență trebuie echilibrat cu costul global, fiabilitatea și impactul asupra mediului, luând în considerare factori precum achiziția, înlocuirea și eliminarea echipamentelor, precum și gestionarea căldurii.
