Într-o lume perfectă, toate cele trei faze ale unui sistem electric trifazat ar suporta exact aceeași sarcină. Dar în realitate? Nu chiar atât de mult. O sarcină electrică dezechilibrată apare atunci când cererea de energie nu este distribuită în mod egal pe toate fazele.
Acest lucru poate părea minor, dar poate face ravagii în sistemul dvs. electric, în special atunci când aveți de-a face cu echipamente sensibile precum un invertor solar. Atunci când o fază lucrează mai mult decât celelalte, aceasta provoacă fluctuații de tensiune, temperaturi operaționale mai ridicate și eficiență redusă. Iar atunci când nu este controlată, această stare de dezechilibru al sarcinii electrice poate reduce durata de viață a echipamentelor sau chiar poate declanșa întrerupătoarele.
Cauze ale sarcinii dezechilibrate în sistemele electrice
De obicei, ne referim la o sarcină electrică dezechilibrată atunci când spunem că puterea nu este împărțită în mod egal între fazele sistemului. Nu este o problemă mică, este o problemă mare care vă poate surprinde și vă poate face instalațiile electrice mai puțin eficiente, echipamentele mai puțin utile și poate chiar reprezenta un pericol pentru siguranță.
Distribuția inegală a sarcinilor monofazate
Dezechilibrul de sarcină apare adesea deoarece echipamentele monofazate sunt distribuite neuniform într-un sistem trifazat. Imaginați-vă dacă ați avea o clădire în care faza A ar fi conectată la mult mai multe sarcini de iluminat sau prize decât fazele B și C. Dezechilibrul ar apărea în mod natural.
Cabluri sau conexiuni defecte
Dacă cablajul este slăbit sau corodat, în special la tabloul de distribuție sau la întrerupător, fluxul de curent între faze poate deveni neuniform. În timp, acest lucru nu numai că va face ca sarcina electrică să devină dezechilibrată atât de simplu, dar, de asemenea, poate provoca o serie de probleme, cum ar fi supraîncălzirea, căderea de tensiune, sau chiar motorul, invertorul și alte echipamente sensibile.
Consum de energie asimetric
Echipamentele mari, cum ar fi sistemele HVAC, ascensoarele sau pompele de apă, pot, de asemenea, să afecteze echilibrul dacă nu sunt conectate în mod corespunzător. Atunci când aceste mașini pornesc și se opresc neregulat, ele pot prelua mai multă energie de la o fază decât de la alta, creând condiții electrice tranzitorii de dezechilibru al sarcinii care, dacă sunt suficient de frecvente, devin cronice.
Echipamente defecte sau învechite
Transformatoarele vechi, instalațiile de distribuție prost întreținute sau întrerupătoarele deteriorate pot introduce neconcordanțe în modul în care este distribuită și utilizată energia electrică. Îmbătrânirea infrastructurii duce adesea la ineficiențe și asimetrii în sarcină, care se transformă în timp într-o sarcină dezechilibrată semnificativă.

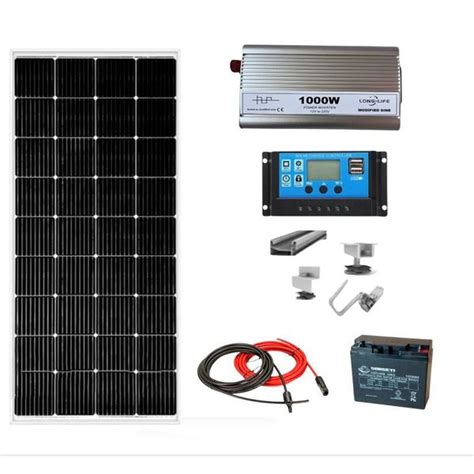

Invertor solar și integrarea energiei regenerabile
Odată cu creșterea energiei curate, în special a energiei solare de pe acoperișuri, tot mai multe instalații integrează invertoare solare în sistemele lor. Cu toate acestea, instalarea sau dimensionarea necorespunzătoare a acestor invertoare poate determina alimentarea disproporționată cu energie a unei faze, în special în configurațiile legate la rețea. În timp ce energia solară reprezintă o schimbare radicală pentru durabilitate, aceasta poate provoca sau agrava neintenționat o sarcină electrică dezechilibrată dacă nu este monitorizată și configurată corect.
Armonici și sarcini neliniare
Acum folosim echipamente electronice, cum ar fi computere, invertoare (adică VFD), precum și lumini LED și așa mai departe, acestea funcționează atunci când curentul generat nu este de tipul oh sinusoidal regulat. Acești tipi cu sarcini neliniare, ca un băiat obraznic, armonicele vor fi amestecate în secret în sistemul de alimentare. Ca rezultat, unele linii de fază pe sarcină decât celelalte linii de fază mult mai mari, uitându-se la oameni lasă o persoană să se simtă rău pentru cei tăcut mai mult linie de lucru.
Schimbări operaționale în cadrul instalației
Uneori, cauza este pur și simplu derivă operațională. O instalație poate începe cu o configurație bine echilibrată a sarcinii, dar de-a lungul anilor, pe măsură ce departamentele se mută, se adaugă utilaje sau se schimbă modelele de utilizare, acel echilibru atent se pierde. Auditurile regulate sunt adesea neglijate, iar sistemul intră într-o stare de dezechilibru electric al sarcinii fără ca cineva să observe - până când ceva se declanșează sau se defectează.
Simptomele unui panou electric dezechilibrat
Depistarea din timp a unei sarcini electrice dezechilibrate vă poate scuti de reparații costisitoare și de timpii morți. Recunoașterea simptomelor unui panou electric dezechilibrat este esențială pentru diagnosticarea și remedierea problemei înainte ca aceasta să se agraveze.
- Lumini pâlpâitoare sau întunecate: Unul dintre cele mai frecvente semne ale unei sarcini dezechilibrate este lumina pâlpâitoare sau slabă în anumite părți ale instalației sau locuinței. Acest lucru se întâmplă deoarece o fază poate fi supraîncărcată, provocând căderi de tensiune.
- Declanșarea frecventă a întrerupătoarelor: Dezechilibrele panoului de distribuție pot cauza adesea probleme și pot face ca întrerupătoarele să se declanșeze inexplicabil.
- Supraîncălzirea componentelor electrice: Atunci când există o problemă electrică de dezechilibru al sarcinii, anumite părți ale panoului dvs. pot deveni neobișnuit de calde sau chiar fierbinți la atingere.
- Zgomote ciudate de la motoare sau echipamente: Dacă auziți bâzâit, bâzâit sau alte zgomote ciudate de la motoare, compresoare sau invertoare solare, acestea ar putea fi cauzate de un dezechilibru al tensiunii sau al curentului.
- Reducerea eficienței și a duratei de viață a echipamentelor: Motoarele pot funcționa mai cald, pompele se pot uza mai repede, iar performanța invertorului solar se poate degrada din cauza stresului cauzat de distribuția inegală a energiei.
Impactul sarcinii electrice dezechilibrate asupra invertoarelor solare
Când vine vorba de menținerea unui sistem de energie solară sănătos, un factor adesea ignorat este modul în care o sarcină electrică dezechilibrată poate afecta negativ invertorul solar. În timp ce majoritatea oamenilor se concentrează pe capacitatea invertorului sau pe puterea panoului, ignorarea dezechilibrului sarcinii poate duce la pierderi serioase de eficiență - și chiar la daune pe termen lung.
Într-un sistem perfect echilibrat, invertorul distribuie puterea în mod egal între toate fazele. Cu toate acestea, atunci când o fază consumă în mod constant mai mult curent decât celelalte, invertorul solar trebuie să lucreze peste program pentru a compensa. Acest lucru poate duce la supraîncălzire, ineficiență și, în cele din urmă, la uzură prematură.
O sarcină dezechilibrată poate distorsiona, de asemenea, nivelurile de tensiune pe una sau mai multe faze, la care invertoarele solare sunt deosebit de sensibile. Instabilitatea tensiunii forțează adesea invertorul să intre în modul de închidere de protecție sau de reducere a puterii, reducând cantitatea de energie pe care o recoltați efectiv de la soare. În timp, acest lucru duce la un randament redus al investiției dvs. în energie solară.
În plus, invertoarele moderne se bazează pe date exacte în timp real pentru a efectua ajustări dinamice. În cazul în care sistemul se află în condiții electrice de dezechilibru al sarcinii, aceste date devin nesigure, ceea ce duce la performanțe neregulate și la o producție inconsecventă. În scenariile cele mai nefavorabile, dezechilibrul sever poate provoca chiar defectarea invertorului, în special în sistemele hibride sau fără rețea, unde fluxul de energie stabil este esențial.
Cum să verificați dacă sarcina este dezechilibrată
Detectarea unei sarcini electrice dezechilibrate nu este doar pentru ingineri - proprietarii de locuințe, instalatorii de sisteme solare și electricienii deopotrivă trebuie să știe cum să identifice semnele și să măsoare dezechilibrul înainte ca acesta să cauzeze probleme mai mari.
- Utilizați o clemă de măsură sau un multimetru: Una dintre cele mai simple modalități de a începe este prin măsurarea curentului absorbit de fiecare fază cu ajutorul unei cleme. Într-un sistem echilibrat, fiecare fază ar trebui să transporte aproximativ același curent.
- Măsurarea tensiunii de la linie la neutru: Cu ajutorul unui multimetru, puteți verifica tensiunea dintre fiecare fază și neutru. O variație mai mare de 1-2% între faze este un indicator clar al problemelor electrice de dezechilibru al sarcinii.

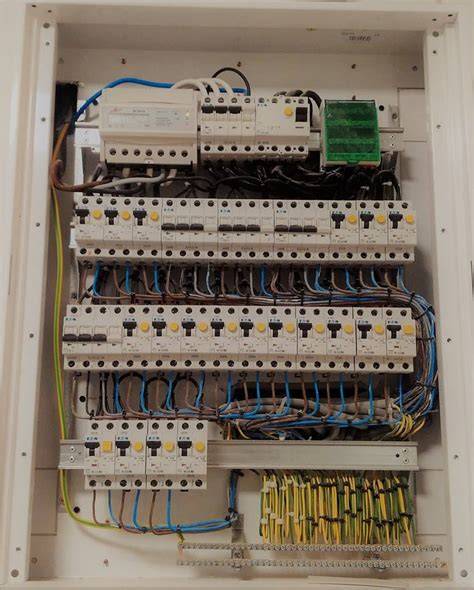

- Revizuirea distribuției sarcinii în panou: Deschideți panoul electric (în siguranță sau cu ajutorul unui profesionist) și inspectați ce circuite sunt legate la ce faze. Redistribuirea mai uniformă a sarcinilor poate ajuta la restabilirea echilibrului electric între faze.
- Utilizați instrumente avansate de monitorizare: Pentru configurațiile comerciale sau sistemele cu integrare solară, analizoarele digitale de calitate a energiei sau contoarele inteligente de energie pot furniza date în timp real privind condițiile de încărcare.
Cum să reparați o sarcină electrică dezechilibrată
Odată ce ați identificat o sarcină electrică dezechilibrată, următorul pas este să abordați problema frontal. Ignorarea acesteia poate duce la consecințe grave - de la întrerupătoare declanșate la echipamente arse, în special în cazul sistemelor cu componente sensibile, cum ar fi un invertor solar. Din fericire, există modalități practice de a restabili stabilitatea.
- Auditul și realocarea sarcinilor de circuit: Cea mai directă soluție începe la panoul electric. Uitați-vă atent la modul în care circuitele dvs. sunt distribuite pe faze. Repartizați sarcinile astfel încât fiecare fază să împartă sarcina în mod egal.
- Instalarea echipamentului de echilibrare a sarcinii: Există soluții active și pasive care pot compensa dezechilibrele și pot reduce variațiile de tensiune.
- Modernizați cablurile sau întrerupătoarele subdimensionate: Înlocuirea componentelor învechite sau subdimensionate poate elimina cauzele fizice ale dezechilibrului.
- Adăugarea sau redistribuirea producției invertorului solar: Ajustarea punerii în funcțiune a invertoarelor sau repartiția producției poate reduce alimentarea disproporționată a unei faze.
- Întreținere și monitorizare periodică: Monitorizarea regulată este esențială pentru detectarea timpurie a dezechilibrului și pentru prevenirea uzurii echipamentelor.
| Problemă | Simptom | Soluție recomandată |
|---|---|---|
| Distribuție inegală a sarcinilor | Lumini pâlpâitoare, întrerupătoare declanșate | Audit și realocare circuite |
| Cabluri/conexiuni defecte | Supraîncălzire, căderi de tensiune | Înlocuire cabluri, revizie panou |
| Armonici și sarcini neliniare | Distorsiuni, echipamente obosite | Filtre, echipamente de compensare |
| Integrare invertor solar necorespunzătoare | Reducere producție, protecții activate | Redistribuire producție, monitorizare |
Prevenirea dezechilibrului de încărcare: Cele mai bune practici
- Distribuția uniformă a încărcărilor de la început: Proiectarea inițială trebuie să urmărească echilibrarea circuitelor pe faze.
- Utilizați instrumente de analiză a fazelor: Folosiți contoare inteligente și analizoare de calitate a energiei pentru monitorizare continuă.
- Mențineți un program pentru verificări regulate ale încărcăturii: Auditurile periodice ajută la detectarea deviațiilor înainte de a deveni critice.
- Formare sau consultanță cu electricieni autorizați: Intervențiile trebuie făcute de profesioniști pentru a garanta siguranța și conformitatea.
Întrebări frecvente
Ce se întâmplă dacă sarcina electrică este dezechilibrată? Atunci când o fază consumă în mod constant mai mult curent decât celelalte, invertorul solar trebuie să lucreze peste program pentru a compensa. Acest lucru poate duce la supraîncălzire, ineficiență și, în cele din urmă, la uzură prematură.
Ce cauzează o sarcină dezechilibrată la panoul electric? Dezechilibrul de sarcină apare adesea deoarece echipamentele monofazate sunt distribuite neuniform într-un sistem trifazat. De asemenea, cabluri sau conexiuni defecte, echipamente învechite, armonici și modificări operaționale pot contribui.
Cum să reparați o sarcină electrică dezechilibrată? Auditul și realocarea sarcinilor de circuit sunt pași esențiali. În plus, instalarea echipamentului de echilibrare a sarcinii, modernizarea cablurilor sau întrerupătoarelor și întreținerea periodică sunt soluții recomandate.
Cum preveniți sarcina dezechilibrată? Distribuția uniformă a încărcărilor de la început, utilizarea instrumentelor de analiză a fazelor, verificări regulate și formarea electricienilor autorizați sunt cele mai bune practici.
O sarcină dezechilibrată poate declanșa un întrerupător? Dezechilibrele panoului de distribuție pot face ca întrerupătoarele să se declanșeze inexplicabil, în special atunci când o fază este supraîncărcată.
Cum să verificați sarcina dezechilibrată? Utilizați o clemă de măsură pentru curent, măsurați tensiunea de la linie la neutru cu un multimetru, revizuiți distribuția sarcinilor în panou și folosiți instrumente avansate de monitorizare.
Care este un exemplu de sarcină dezechilibrată? Dacă aparatele grele sunt toate conectate la o parte, se creează un dezechilibru. De exemplu, sisteme HVAC și echipamente mari de bucătărie pe aceeași fază pot genera dezechilibre importante.
Cât dezechilibru de curent este acceptabil? O variație mare între faze indică o problemă; ca regulă practică, o variație a tensiunii mai mare de 1-2% între faze este un indicator clar al problemelor electrice de dezechilibru.
Cum se corectează dezechilibrul de tensiune? Redistribuirea sarcinilor, modernizarea cablajului, instalarea echipamentelor de compensare și monitorizarea continuă sunt metode practice de corectare.
Sarcina dezechilibrată poate afecta invertoarele solare? Da. În scenariile cele mai nefavorabile, dezechilibrul sever poate provoca chiar defectarea invertorului, în special în sistemele hibride sau fără rețea.
