Mișcarea purtătorilor de sarcină în câmp electric și magnetic: din Observații în simulări și aplicații tehnice

Cred că cu toţi am observat că ultima vreme ramura informaţională s-a dezvoltat foarte mult mai ales din cauza evoluţiei calculatoarelor precum şi a limbajelor de programare. Calculatorul care cu puţin timp în urmă era un obiect de lux care nu era accesibil tuturor, acuma a devenit un lucru necesar. El a ajuns să fie folosit aproape în toate domeniile şi în toate ramurile: industrie, cultură, turism, economie, învăţămînt etc. Odată cu evoluţia calculatoarelor şi apariţia unora tot mai performante au început să se creeze programe noi care pot fi folosite pe scară largă în toate domeniile. În şcoli se folosesc cel mai mult programele de simulare, care permit experimentarea unor situaţii care ar fi dificil sau chiar imposibil de realizat în clasă. Programele de simulare pot fi de asemenea pentru a ilustra idei şi experimente explorate în prealabil prin alte mijloace - idei, teste, discuţii, chestionare etc. Aceste programe pot fi de asemenea utilizate în procesul de instruire a elevilor în laboratoarele de fizică şi chimie, în simularea experimentelor care sunt prea costisitoare, complicate sau care consumă mai mult timp. La fel programele de simulare asigură şi simularea unor situaţii, modele, în care rezultatele finale să fie obţinute din deciziile proprii ale utilizatorului. Ghidati după datele furnizate de simulator, elevii selectează anumite opţiuni sau aleg anumite situaţii, apoi obţin rezultatele deciziilor. O utilizare în creştere o au simulatoarele grafice prin care se simulează grafic diferite procese şi fenomene, păstrându-se totuşi interacţiunea dintre elev şi calculator.

Motivarea temei alese

Se ştie foarte bine că din ce în ce mai mult se manifestă, în activitatea şcolară de fizică, posibilitatea descrierii sau chiar a simulării pe calculator a fenomenelor fizice de la cele mai simple (aruncarea oblică în câmp gravitaţional), până la fenomene care implică o derulare, deci o descriere complexă (generarea de holograme, procese fizice într-un reactor nuclear, generatoare de semnal, funcţionarea unor circuite electrice). Am ales această temă în primul rînd din pasiunea mea pentru fizică, mai ales pentru capitolul electricitate, şi în al doilea rând datorită faptului că acest fenomen de mişcare a purtătorilor de sarcină electrică în câmp electric şi magnetic este utilizat pe larg în tehnică şi foarte puţini cunosc acest fapt. Anume datorită acestor fenomene în prezent există televizoarele, chiar şi monitoarele de la calculatoare pe care noi le utilizăm atît de des. Imaginile care apar pe ecranele noastre se datorează acestui fenomen fizic. De asemeni sper că cei ce vor vedea acest fenomen prezentat de mine în acest program de simulare vor avea un interes mai ridicat pentru fizică în general şi îşi vor da seama că pe calculator se pot realiza lucruri excepţionale.

Prezentarea fenomenului din punct de vedere fizic

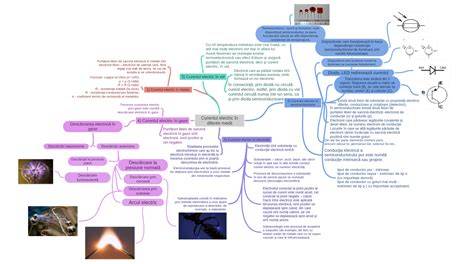

Curentul electric este un fenomen fizic fundamental, definit ca o mișcare ordonată a purtătorilor de sarcină electrică. Această mișcare poate fi generată și menținută de un câmp electric. Tipul purtătorilor de sarcină electrică variază în funcție de natura materialului conductor: În metale, purtătorii de sarcină sunt electronii. În electroliți, aceștia sunt ionii pozitivi și negativi. În semiconductori, purtătorii de sarcină sunt atât electronii, cât și golurile pozitive.

Curentul electric poate fi clasificat în funcție de direcția sa în timp: Curent continuu (DC) - sens constant; Curent alternativ (AC) - sensul se schimbă periodic; Curent pulsatoriu (ondulat) - rezultat prin redresarea curentului alternativ. Transformarea curentului alternativ în curent continuu se realizează prin redresare, iar transformarea inversă prin invertoare.

Intensitatea curentului electric (I) este o mărime fizică scalară ce caracterizează curentul electric. Ea reprezintă cantitatea de sarcină electrică ce traversează secțiunea transversală a unui conductor în unitatea de timp. Uniunea de măsură este amperul (A). Un amper este definit ca intensitatea curentului care, trecând prin doi conductori identici, paraleli, cu lungimea de 1 metru, plasați în vid la distanța de 1 metru, produce între ei o forță de 2×10-7 N. Intensitatea curentului electric se măsoară cu un ampermetru, instrument care se conectează în serie în circuit.

Tensiunea electrică și tensiunea electromotoare: existența curentului este determinată de acțiunea unui câmp electric, care exercită forțe asupra purtătorilor. Generatorul electric este un sistem fizic ce are rolul de a produce și menține diferența de potențial electric între două puncte, transformând o altă formă de energie în energie electrică. Tensiunea electromotoare (E) este o caracteristică esențială a generatorului electric; tensiunea la bornele generatorului (U) reprezintă lucrul mecanic efectuat de câmpul electric pentru a deplasa unitatea de sarcină electrică prin circuitul exterior, iar tensiunea internă (u) reprezintă lucrul mecanic efectuat în interior. Relația este: E = U + u. Rezistența electrică (R) se opune trecerii curentului; Legea lui Ohm: I = U / R sau U = I · R; pentru întregul circuit I = E / (R + r).

Legile lui Kirchhoff sunt esențiale pentru analiza circuitelor electrice complexe: prima lege (noduri) spune că suma intensităților care intră într-un nod este egală cu suma intensităților care ies; a doua lege (ochiuri) spune că suma algebrică a tensiunilor în ochi este egală cu sumă a tensiunilor electromotoare. Rezistențele pot fi grupate în serie (R_eq = R1 + R2 + ... + Rn) sau în paralel (1/R_eq = 1/R1 + 1/R2 + ... + 1/Rn).

Efectele curentului electric includ efectul Joule ( încălzire ), electroliză în electrochimie, galvanoplastie și alte aplicații practice. În general, curentul electric poate transforma energia în diferite forme de energie în funcție de mediu și de dispozitivele utilizate.

Aplicații și învățarea prin simulare

În şcoli, simulatoarele grafice folosesc interacțiunea elev-calculator pentru a ilustra procese precum curentul în circuite, utilizarea bateriilor, funcționarea invertoarelor și rețele electrice. Elevii pot selecta opțiuni, observa rezultatele deciziilor lor și înțelege relațiile dintre E, U, I, R, r în contexte diferite. Aceste simulări ajută la înțelegerea proceselor în scopuri educaționale și pot fi extinse pentru modele mai complexe sau vizualizări holografice a fenomenelor electrice.

Posibilități de prezentare în cadrul unei lecții

O parte importantă a lecției este explicarea diferențelor dintre curentul continuu, alternativ și pulsatoriu, precum și evidențierea rolului tensiunii electromotoare față de tensiunea la borne și față de rezistența totală a circuitului. De asemenea, este utilă demonstrarea modului în care legile lui Kirchhoff pot fi aplicate pentru analizarea circuitelor complexe prin gruparea rezistoarelor în serie sau paralel.

În final, integrarea simulărilor cu exemple din viața cotidiană, cum ar fi afișarea imaginilor pe ecrane și funcționarea televizoarelor, poate spori interesul elevilor față de fizică și le poate demonstra utilitatea practică a conceptelor teoretice.
