Motoare asincrone curbe de sarcină: cum funcționează și cum se proiectează pornirea în trepte

Motoarele electrice sunt masinile care alimentează majoritatea proceselor industriale, iar motorul asincron, cunoscut și sub numele de motor cu inducție, se remarcă prin simplitate, fiabilitate și costuri reduse. Acest tip de motor funcționează pe principiul inducției electromagnetice, iar rotorul rămâne în urmă față de câmpul magnetic al statorului, generând astfel cuplul necesar pentru rotație.

Principii de funcționare ale unui motor asincron

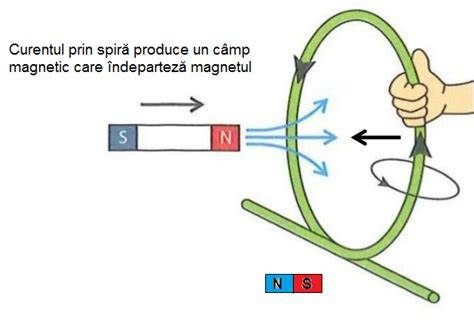

Statorul formează partea staționară a motorului și conține înfășurări trifazice care, alimentate cu curent alternativ, creează un câmp magnetic rotativ. Rotorul, de regulă un rotor în formă de colivie de veveriță, este expus la acest câmp magnetic, crescând curentul indus în barele rotorului. Conform Legii lui Lenz, curentul indus generează propriul său câmp magnetic, care se opune schimbării producătoare. Interacțiunea dintre câmpul magnetic rotativ al statorului și câmpul indus al rotorului produce cuplu și duce la rotația rotorului.

Alunecarea reprezintă diferența dintre viteza câmpului magnetic sincron și viteza reală a rotorului. Este esențială pentru funcționarea motorului, pentru că permite inducerea curentului în rotor și generarea cuplului. Valorile tipice ale alunecării variază între 2% și 5% la sarcină maximă pentru motoarele industriale standard; o alunecare mai mare oferă cuplu mai mare, dar eficiență mai mică, iar o alunecare mai mică tinde să ofere eficiență mai mare, cu cuplu redus. Proiectarea motorului urmărește să echilibreze aceste valori pentru performanțe optime în aplicația țintită.

Structura unui motor asincron

Statorul este partea staționară și conține un miez laminat cu sloturi, în care sunt amplasate înfășurările trifazice. Calitatea construcției statorului influențează direct eficiența și performanța. Înfășurările, realizate în general din cupru sau aluminiu, sunt izolates pentru a rezista la stresul termic și electric în timpul funcționării.

Rotorul poate fi de două tipuri: rotorul în colivie de veveriță, realizat cu bare din cupru sau aluminiu conectate la capete prin inele de scurtcircuitare, sau rotorul bobinat, în care un rotor este prevăzut cu înfășuri conectate la circuite externe. Rotorul colivie de veveriță are avantajul că nu necesită perii sau conexiuni rotative, în timp ce rotorul bobinat permite modificarea impedanței rotorice la pornire, influențând astfel cuplul de pornire.

Conducerea de pornire și structura rotorului afectează caracteristicile de pornire și performanța în funcționare. În general, motoarele asincrone funcționează în regim de alunecare sub sarcină, iar modul de pornire poate fi atent ales pentru a limita curentul de pornire și pentru a asigura siguranță și durabilitate în aplicație.

Curbele de sarcină și pornire în trepte

Un aspect central în alegerea motorului asincron este controlul pornirii. În practică, pornirea pe caracteristică reostatică este utilizată în cazul motoarelor cu rotor bobinat, pentru a reduce curentul de pornire enorm. Deși această metodă poate fi aplicată și motoarelor cu rotor încolăcit, în prezent nu se utilizează frecvent, deoarece reduce cuplul de pornire. Pornirea prin reostate în trepte treptat crește cuplul pe măsură ce rezistența rotorului este scurtcircuitată, permițând o accelerație controlată și o reducere a vânzărilor de cuplu la pornire.

În cazul unei acționări cu motor asincron cu rotor bobinat, trei trepte de rezistențe pot fi scoase din circuit în ordine pentru a crea curbe mecanice de accelerare. Punctele cheie includ: pornirea cu rezistențe în serie, treptat în cazul creșterii alunecării și relocarea punctului de funcționare pe o curbă mecanică reostatică, până la intersecția cu curba statică a mașinii de lucru. În această configurație, cuplul dezvoltat se modifică între limitele Mmin și Mmax, iar accelerația medie de pornire este constantă în funcție de treaptă.

Prin utilizarea unei acționări cu frecvență variabilă (VFD), caracteristicile motorului asincron pot fi extinse pentru control flexibil al vitezei, menținând în același timp eficiența optimă. Aceasta a permis extinderea domeniului de aplicații tradiționale ale motorului de curent alternativ către domenii unde controlul precis al vitezei este crucial.

Aplicabilitatea motoarelor asincrone în industrie

Motoarele asincrone sunt utilizate pe scară largă în industrii datorită robusteții, simplității și rentabilității. În cazul industriei cablurilor, aceste motoare antrenează utilaje pentru fabricarea și prelucrarea cablurilor, fiind preferate pentru capacitatea lor de a funcționa în condiții variate de încărcare și pentru performanța stabilă. Pe lângă această industrie, ele alimentează pompe, ventilatoare, compresoare și sisteme de transport în cadrul fabricilor, contribuind la eficiența și productivitatea generală a sectoarelor industriale.

În mediile comerciale și rezidențiale, motoarele asincrone sunt folosite în HVAC, lifturi, scări rulante, spălătoare automate și mașini de spălat vase, beneficiind de fiabilitate, întreținere redusă și eficiență energetică. O orientare actuală este dezvoltarea motoarelor de înaltă eficiență, capabile să respecte standardele moderne de performanță energetică și să reducă costurile operaționale.

Întreținerea, diagnosticarea și viitorul motorului asincron

Întreținerea regulată asigură performanța optimă și durabilitatea motorului asincron. Acest lucru include inspecția rulmenților, verificarea rezistenței de izolație a înfășurărilor și monitorizarea temperaturii de funcționare. Tehnicile moderne de întreținere predictive utilizează analiza vibrațiilor și termografia pentru a identifica potențialele probleme înainte de defectare, minimalizând timpurile de nefuncționare.

Problemele comune pot include suprasolicitarea, zgomotele neobișnuite și vibrațiile excesive. Instalarea corectă, întreținerea regulată și alegerea potrivită a aplicației contribuie la prevenirea acestora. Integrarea tehnologiilor inteligente în IIoT permite monitorizarea în timp real, întreținerea predictivă și optimizarea energiei prin senzorizare, conectivitate și algoritmi avansați de control.

Cercetările în domeniul motoarelor asincrone vizează soluții constructive mai eficiente din punct de vedere energetic, utilizarea materialelor noi și dezvoltarea proceselor de fabricație sustenabile. Neutralitatea carbonică stimulează inovațiile în proiectare, menținând în același timp eficiența costurilor și performanța (durabilitatea, fiabilitatea, costurile de producție).

Întrebări frecvente despre motoarele asincrone

1. Ce face ca un motor asincron să fie diferit față de alte tipuri de motoare?

   Un motor asincron funcționează pe baza inducției electromagnetice, viteza rotorului fiind mereu mai mică decât viteza sincronă a câmpului magnetic rotativ, ceea ce îl deosebește de motoarele sincrone și de cele cu curent continuu.

2. Cât timp poate funcționa, în mod obișnuit, un motor asincron?

   Cu întreținere corespunzătoare și condiții adecvate de funcționare, un motor asincron poate dura 15-20 de ani sau mai mult, în funcție de mediu, practici de întreținere și sarcina aplicată.

3. Sunt motoarele asincrone eficiente energetic?

   Da, motoarele asincrone moderne pot atinge eficiențe ridicate, în special când sunt cuplate cu acționări cu frecvență variabilă, unele modele având eficiențe peste 95% la sarcina nominală.

4. Pot fi utilizate motoarele asincrone în aplicații cu viteză variabilă?

   Da, datorită acționărilor cu frecvență variabilă, pot oferi control excelent al vitezei în over a unei game de viteze, menținând eficiența pe întreaga gamă.

Concluzii despre potrivirea motorului la aplicație (scurt ghid)

Este esențial să alegeți corect motorul asincron în funcție de cerințele sarcinii: putere, viteză, cuplu și condiții de lucru. Pentru aplicații industriale, analizați cerințele de sarcină, curbele de cuplu și clasificările de putere, comparându-le cu specificațiile motorului vizat. În fabrici sau linii de producție, reacția la suprasarcină, variabilitatea sarcinii și necesitățile de întreținere influențează selecția. De asemenea, luați în considerare posibilitatea integrației cu un drive (VFD) pentru controlul vitezei și eficiență energetică superioară.

Tablou sumar: parametri importanți pentru alegerea motorului
