În general, sarcina cu parametri de inductanță se numește sarcină inductivă, ceea ce înseamnă că echipamentul va consuma energie reactivă atunci când consumă energie activă. Ce înseamnă aceasta în practică pentru motoare, transformatoare și alte sarcini ce includ bobine? Un circuit cu sarcină pe bobină se numește sarcină inductivă. Dispozitivele electrice funcționează prin circuite electrice, iar sarcinile inductive introduce defazaj între tensiune și curent.
Sarcini inductive în viața cotidiană și în invertor-echipe
- Motorul electric este o sarcină inductivă clasică, iar curentul de pornire este ridicat, ceea ce poate crește cerințele de protecție ale sistemelor.
- Transformatoarele, ventilatoarele electrice, cuptoarele cu inducție, aparatele de aer condiționat, mașinile de spălat, frigiderul, LED-urile? (not in text) etc. pot prezenta caracteristici inductive, necesitând o analiză atentă a factorului de putere în rețea.
- Controlul motoarelor implică adesea sarcini inductive și necesită dispozitive de protecție adecvate, cum ar fi relee SSR (Solid State Relay) sau soft starters, pentru a reduce curentul de pornire și a evita suprasarcinile.
În invertor, nu toate tipurile de sarcini inductive pot fi conectate sau tolerate. Invertorul cu valuri pătrate poate provoca supraîncărcare instantanee a invertorului și afectează durata de viață a dispozitivului; invertorul de înaltă frecvență poate să nu fie conectat la sarcină inductivă cu sarcină maximă și să aibă o capacitate limitată de suprasarcină; sinusul modificat este potrivit doar încărcăturilor rezistive. Astfel, alegerea invertorului în funcție de tipul de sarcină este esențială pentru fiabilitate și performanță.
Sursele de energie reactivă și importanța factorului de putere
Sarcinile inductive generează putere reactivă inductivă, în timp ce sarcinile capacitive generează putere reactivă capacitivă. Dacă puterea reactivă inductivă este egală cu cea capacitivă, cele două circulă în mod simetric între generator și circuit, reducând impactul asupra rețelei. În practică, însă, acest echilibru nu este adesea atins, iar compensarea factorului de putere devine necesară pentru a minimiza pierderile în rețea și pentru a menține tensiunea la niveluri adecvate.

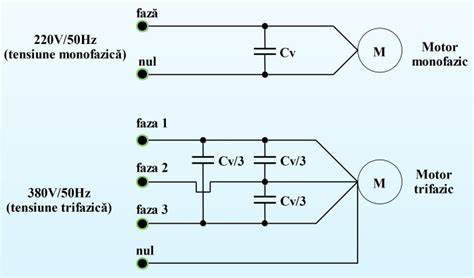

Compensarea factorului de putere se realizează prin adăugarea condensatorilor de compensare în circuit, pentru a crea putere reactivă capacitivă egală cu puterea reactivă inductivă. Pentru motoarele monofazice, condensatorii se conectează în paralel cu motorul, direct pe borne, iar pentru motoarele trifazice, condensators se conectează între perechile de faze. Este esențial ca condensatorii să fie nepolarizați, să aibă tensiune de lucru adecvată (cu cel puțin 50% mai mare decât tensiunea de alimentare) și să fie instalate corect pentru a evita menținerea condensatorilor conectați când motorul este oprit.
În instalații cu motoare trifazice, capacitățile de compensare se distribuie între cele trei bobine, iar valoarea necesară a condensatorilor este proporțională cu numărul de faze, adică, în exemplul discutat, 3 condensatori cu valoare totală distribuită în mod egal. Proiectele de compensare ale factorului de putere pot utiliza instalații complexe pentru a regla în timp real numărul condensatorilor sau bobinelor conectate, în funcție de valoarea curentă a factorului de putere al sarcinilor.
Tehnologii de control pentru motoare inductive
Releele statice ON/OFF (SSR) oferă comutație rapidă, fără piese mecanice în mișcare, ceea ce reduce zgomotul și uzura. Releele SSR pot fi proiectate pentru controlul motorilor, cu protecții integrate la supratensiune, diagnosticare de siguranță și funcții de conectare directă pe cupru. În plus, dispozitivele de pornire lină (soft starter) limitează curentul de pornire și sporesc durata de viață a componentelor mecanice, permițând pornire lină a motoarelor și reducerea vârfurilor de curent. Pentru rotire inversă sau frânare în contra-curent, este uneori necesară o limitare a suprasarcinii de curent și cuplu prin utilizarea unor dispozitive adecvate de control al motorului.
SSR-urile nu au piese în mișcare, astfel încât nu există probleme de contact, tensiuni mecanice sau coroziune. Releele solide pot comuta ON și OFF mai rapid decât releele electromecanice, iar exemplele cum ar fi releele celduc® SMCV pot fi utilizate în aplicații unde nu este necesar un controler de viteză costisitor. Această structură poate permite înlocuirea demarorului electromecanic stea-triunghi în proiecte cu motoare de inducție trifazate, păstrând cuplul motorului și performanța rețelei.
Conceptele de bază: sarcini inductive și rezistive
Sarcinile inductive creează în circuit putere reactivă inductivă, în timp ce sarcinile rezistive creează putere pur reală, fără defazaj între tensiune și curent. Defazajul φ în sarcinile inductive apare deoarece curentul rămâne în urma tensiunii. În sarcinile rezistive, nu există defazaj între tensiune și curent, iar puterea disipată este direct proporțională cu tensiunea aplicată. Între inductanță și capacitate există un echilibru în ceea ce privește puterea reactivă în sistemele electrice, iar compensarea factorului de putere ajută la reducerea pierderilor și la stabilizarea rețelei.
Este important să subliniem că compensarea factorului de putere nu este o metodă de fraudare a contoarelor de energie electrică. Ea reprezintă o îmbunătățire a eficienței rețelei, similară cu îmbunătățirea izolației termice în locuințe pentru reducerea pierderilor de căldură. În proiecte de mare putere, compensarea se realizează cu instalații speciale care conectează în circuit mai mulți condensatori sau bobine în funcție de valoarea curentă a factorului de putere, pentru a obține o funcționare optimă a întregii rețele.
Descriere practică pentru compensarea în curent monofazic
În cazul motorului alimentat cu tensiune monofazică, condensatorul de compensare se conectează paralel cu motorul, direct pe bornele acestuia. Dacă motorul este conectat la mai multe consumatori cu putere reactivă inductivă, factorul de putere în rețea va fi influențat de contribuția fiecărui consumator. În astfel de situații, se poate instala o rețea de condensatori controlați central, astfel încât valoarea totală a capacității să compenseze în mod dinamic puterea reactivă inductivă a ansamblului.
Încheiere deschisă pentru aplicații practice
În concluzie, motorul reprezintă o sarcină inductivă, iar în electrică de înaltă putere compensarea factorului de putere este crucială pentru îmbunătățirea eficienței sistemelor, limitarea fluctuațiilor de tensiune și protejarea echipamentelor. Folosind condensatori de compensare, relee SSR și soft starters, se poate atinge o funcționare stabilă și eficientă a instalațiilor cu motoare electrice și alte sarcini inductive.
