Lumea electronicii și informaticii moderne se bazează pe o clasă fundamentală de materiale: semiconductoriDe la smartphone-uri la panouri solare, semiconductorii alimentează era noastră digitală. Aceștia formează baza circuitelor integrate (IC), a tranzistoarelor și practic a fiecărui dispozitiv digital.
Semiconductorii extrinseci joacă un rol vital în electronica modernă, sporind conductivitatea și permițând dispozitive versatile care răspund nevoilor tehnologice diverse. Utilizat în tranzistoare PNP, fotodiode etc. Utilizat în tranzistoare NPN, MOSFET-uri etc. Joncțiunea PN reprezintă combinația de semiconductori de tip P și de tip N. Combinația de semiconductori de tip P și de tip N formează multe dispozitive electronice fundamentale.
Ce este un semiconductor și de ce este dopat?
Ce este un semiconductor? După cum s-a mai spus, semiconductorii nu sunt un singur material, ci sunt realizați prin doparea diferitelor elemente. Așa este, esența unui semiconductor este un material cu conductivitate electrică adecvată între un conductor și un izolator, prin doparea diferitelor elemente (cum ar fi elementele trivalenți și pentavalenți) pentru a forma semiconductori de tip P și de tip N. Doparea semiconductorilor intrinseci cu impurități specifice crește semnificativ numărul purtătorilor de sarcină liberă. Necesitatea semiconductorilor extrinseci provine în principal din conductivitatea lor superioară față de semiconductorii intrinseci.
Semiconductori de tip N
Ce este un semiconductor de tip N? Semiconductorul de tip N este un material semiconductor realizat prin încorporarea unui element pentavalent, cum ar fi fosforul, arsenicul sau antimoniul. Principalii purtători de sarcină ai semiconductorilor de tip N sunt electronii liberi, care provin din elementele pentavalente încorporate și care se pot mișca liber în cristal. În semiconductorii de tip N, datorită concentrației mai mari de electroni și numărului mai mic de goluri, aceștia conduc electricitatea mult mai puțin decât electronii liberi. Procesul de dopare este o etapă cheie în modificarea proprietăților unui semiconductor.
Diagrama benzilor arată că benzile de conducție sunt benzi de energie ridicată în care electronii se pot deplasa liber prin semiconductor. Deoarece există un număr mare de electroni liberi în semiconductorii de tip N, acești electroni pot intra în banda de conducție sub acțiunea unui câmp electric extern, realizând astfel conducția. Conductivitatea semiconductorilor de tip N este afectată de temperatură și concentrația de dopare. Cu cât temperatura este mai mare, cu atât numărul de electroni liberi din material este mai mare și cu atât conductivitatea este mai puternică. Semiconductori de tip N sunt utilizați pe scară largă în diverse dispozitive electronice.
Semiconductori de tip P
Ce este un semiconductor de tip P? Semiconductorii de tip P sunt formați prin doparea elementelor trivalente (cum ar fi borul, aluminiul, galiul etc.) în siliciu pur (Si) sau germaniu (Ge). După doparea acestor elemente trivalente, în semiconductorii de tip P se formează un număr mare de goluri (purători de sarcină pozitivi), ceea ce crește semnificativ conductivitatea lor electrică. Aceste elemente trivalente au trei electroni exteriori, iar când se combină cu atomii de siliciu, fiecare element trivalent formează o legătură covalentă cu patru atomi de siliciu, dar deoarece elementului trivalent îi lipsește un electron, se creează o gaură.
Există un număr mare de goluri în semiconductorii de tip P, iar fluxul de goluri permite semiconductorilor de tip P să conducă electricitatea. Cu cât temperatura este mai mare, cu atât numărul de goluri din semiconductorul de tip P este mai mare și cu atât conductivitatea este mai puternică. În diagrama benzilor, hărțile de benzi de tip P ne ajută să înțelegem cum sunt distribuiți electronii în materialele semiconductoare și cum sunt afectați de factori precum dopajul și câmpurile electrice externe. Au fost descrise definiția, procesul de dopare, diagrama benzilor, conductivitatea electrică și aplicațiile semiconductorilor de tip N și P. Utilizat în tranzistoare PNP, fotodiode etc. Utilizat în tranzistoare NPN, MOSFET-uri etc.
Joncțiunea PN și difuzia purtătorilor

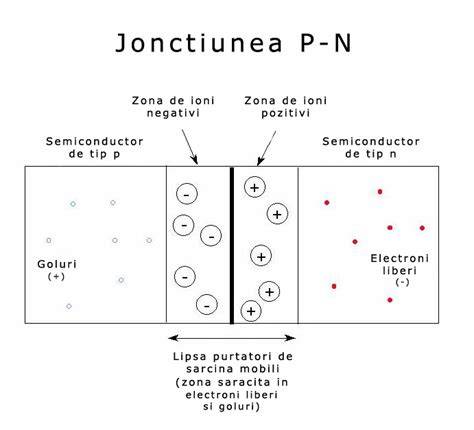

Difuzia purtătorilor se referă la difuzia electronilor liberi din semiconductorul de tip N către semiconductorul de tip P și la difuzia golurilor din semiconductorul de tip P către semiconductorul de tip N în timpul formării joncțiunii PN. Motivul este că concentrația mare de purtători se va răspândi în mod natural în regiunea cu concentrație scăzută până când concentrațiile purtătorilor de pe ambele părți tind să se echilibreze. Apoi, pe măsură ce electronii difuzează din semiconductorul de tip N către semiconductorul de tip P, umplând golurile din semiconductorul de tip P, se formează ioni negativi. Pe o parte a semiconductorului de tip N, fluxul de electroni duce la o lipsă de electroni liberi, formând ioni pozitivi. În acest moment, regiunea de legare a golurilor și electronilor formează o epuizare, fără purtători de sarcină și fără curent care să o străbată.
Caracteristica de conducție a joncțiunii PN se referă la comportamentul de conducție sau blocare a curentului joncțiunii PN în diferite condiții de tensiune. Tendință directă: adică, atunci când semiconductorul de tip P este conectat la terminalul pozitiv al sursei de alimentare, iar semiconductorul de tip N este conectat la terminalul negativ al sursei de alimentare, tensiunea aplicată extern va reduce influența câmpului electric intern, astfel încât golurile din semiconductorul de tip P și electronii din semiconductorul de tip N pot trece prin joncțiunea PN pentru a forma un curent. Inversa părtinire: Când semiconductorul de tip P este conectat la electrodul negativ al sursei de alimentare, iar semiconductorul de tip N este conectat la electrodul pozitiv al sursei de alimentare, tensiunea aplicată extern va crește intensitatea câmpului electric intern, îngreunând trecerea electronilor și a golurilor prin joncțiunea PN. În acest moment, joncțiunea PN nu conduce electricitatea. Desigur, atunci când tensiunea aplicată este suficient de mare pentru a rupe joncțiunea PN, curentul va crește brusc.
În joncțiunea PN, semiconductorul de tip P prezintă goluri ca purtători principali de sarcină și se deplasează spre semiconductorul de tip N sub acțiunea unui câmp electric. Semiconductorii de tip N oferă electroni liberi ca purtători principali, care se deplasează spre semiconductorul de tip P sub acțiunea unui câmp electric. Într-un cuvânt, semiconductorii de tip P și de tip N sunt elementele constitutive ale electronicii moderne. Indiferent dacă îi utilizați în diode sau tranzistoare, înțelegerea proprietăților și diferențelor lor este esențială pentru proiectarea și optimizarea circuitelor electronice.
De ce extrinsecii și cum se introduc impurități
Imaginează-ți o pâine simplă, care reprezintă un semiconductor intrinsec. De unul singur, are o savoare și o utilitate limitate. Acum, ia în considerare să adaugi diverse ingrediente precum condimente, ierburi și brânză în acea pâine. Aceste adăugiri transformă pâinea într-un preparat plin de savoare, sporindu-i gustul și versatilitatea. În mod similar, semiconductorii extrinseci sunt creați prin introducerea impurităților (Dopanți) în materiale semiconductoare pure, precum siliciul sau germaniuul, pentru a le îmbunătăți conductivitatea electrică și a adapta proprietățile pentru aplicații specifice. Necesitatea semiconductorilor extrinseci provine în principal din conductivitatea lor superioară față de semiconductorii intrinseci.
Concepte-cheie și aplicații
- Purtători majoritari în tipul N: electroni liberi; purtători majoritari în tipul P: goluri.
- Joncțiunea PN ca element central în diode, tranzistoare și circuite integrate.
- Conductivitatea depinde de temperatură și de dopaj.
- Diodele cu siliciu au tensiune de străpungere caracteristică în jur de 0,5-0,7 V, în funcție de material.
- Difuzia purtătorilor este esențială pentru formarea regiunilor de depleție și pentru funcționarea joncțiunii PN.
Rezumatul și conexiuni cu tehnologia modernă
Capacitatea lor unică de a se conduce în condiții controlate i-a transformat în fundamentul tehnologiei moderne. Semiconductorii extrinseci joacă un rol vital în electronica modernă, sporind conductivitatea și permițând dispozitive versatile.
Rezumat vizual
- Tipuri de purtători: electroni (N) vs goluri (P).
- Joncțiunea PN: formare, regiuni de depletion, conductivitate.
- Aplicații: diode, tranzistoare, MOSFET-uri, circuite integrate.
