În sistemele de distribuție a energiei electrice, separatoarele pentru siguranțe fuzibile joacă un rol crucial în organizarea tablourilor și în asigurarea siguranței și eficienței operaționale. Ele transformă un tablou aglomerat într-un sistem mai ordonat și sigur, permițând izolarea rapidă și securizată a fiecărui circuit. Pe lângă aspectul practic, acestea oferă posibilitatea de înlocuire a siguranțelor fuzibile fără riscuri majore, facilitând mentenanța în condiții sigure.
Ce este separatorul de sarcină cu siguranțe fuzibile?
Separatorul de sarcină este o parte a protecției electrice proiectată să întrerupă sau să izoleze circuite în scopul siguranței persoanelor și a echipamentelor. În variantele cu siguranțe fuzibile, separatorul include compartimente pentru siguranțe care protejează circuitul împotriva suprasarcinii și scurtcircuitelor, intervenind prin ruperea fluxului de curent în cazul unei defecțiuni. Separatoarele cu siguranțe fuzibile pot varia de la 1P (monopolar) la 4P (tetrapolar), acoperind cerințe pentru circuite monofazate, trifazate și cu neutrul prezent.
Caracteristici cheie și funcții
Separatorul cu siguranțe fuzibile îndeplinește funcții de separare, protecție și acces facil la înlocuirea siguranțelor, oferind în același timp un nivel înalt de siguranță în timpul mentenanței. Principalele caracteristici includ:
- Izolare rapidă și sigură a fiecărui circuit prin întreruperea curentului în cazul suprasarcinilor sau scurtcircuitelor.
- Posibilitatea blocării cu lacăt pentru siguranța întreținerii.

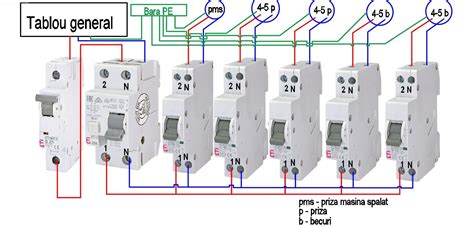

- Utilizare în tablouri DIN de 35 mm pentru compatibilitate standard.
- Mai multe variante de poli: 1P, 2P, 3P, 4P, adaptate pentru diferite configurații ale instalației.
- Protecție la supracurent și deconectare sigură a circuitelor extrem de solicitate.
Tipuri de separatoare de sarcină (număr de poli) și aplicații
- Separator de sarcină 1P (monopolar) - întrerupe un singur conductor, de obicei faza; utilizat în aplicații monofazațe (iluminat, prize).
- Separator de sarcină 2P (bipolar) - întrerupe faza și neutrul; asigură deconectarea completă a alimentării în circuitele monofazate.
- Separator de sarcină 3P (tripolar) - întrerupe cele trei faze; folosit în rețele trifazate pentru motoare sau utilaje comerciale/industriale.
- Separator de sarcină 4P (tetrapolar) - întrerupe cele patru conductoare (trei faze și neutrul); destinat tablourilor trifazate cu neutrul conectat.
Există și versiuni adaptate pentru curent continuu sau pentru instalații cu nevoi speciale, unde separatoarele sunt proiectate să funcționeze în contexte diferite de curent și tensiune.
Comparativ cu întrerupătoarele de sarcină și cu întrerupătoarele de circuit
Întrerupătorul de sarcină (LBS) este definit în IEC 60947-3, proiectat pentru comutarea sarcinilor electrice în diferite condiții și poate întrerupe curentul de sarcină în siguranță. În timp ce separatorul poate izola circuitele doar în condiții de golire a sarcinii (fără capacitatea de a întrerupe curentul de sarcină), întrerupătorul de sarcină poate realiza atât ruperea, cât și izolarea în timp ce operează curentul sub sarcină. Pe de altă parte, întrerupătorul de circuit (CB) gestionează protecția la suprasarcină și scurtcircuit, având caracteristici de rupere aferente (curbe de declanșare, protecție la suprasarcină, etc.).
Durata de viață și durabilitatea
Durata de viață mecanică a separatorului este de obicei în intervalul 10.000-20.000 de operațiuni, în timp ce nu implică o „durată de viață electrică” deoarece nu poate întrerupe curentul de sarcină. Pentru întrerupătoarele de sarcină, durata de viață mecanică este de peste 20.000 de operațiuni (fără sarcină), iar durata de viață electrică variază în funcție de categoria de utilizare (de ex. AC-21 sau AC-23). Întrerupătoarele de circuit au, de asemenea, o durată de viață mecanică ridicată (≥ 10.000 de operațiuni), iar durata de viață electrică poate fi de la câteva mii de cicluri, în funcție de model (MCCB, MCB etc.).
Pot aceste dispozitive să se înlocuiască reciproc?
- Tehnic, un întrerupător de circuit poate înlocui un întreruptor de sarcină, dar nu este recomandat; întreruptorul de circuit are o durată de viață mecanică mai mică pentru comutări frecvente, este mai scump și poate provoca declanșări nedorite.
- Un întreruptor de sarcină poate înlocui un separator în multe cazuri, oferind atât ruperea cât și izolarea sarcinii și adesea o siguranță mai bună, cum ar fi izolarea vizibilă și posibilitatea de a fi blocat cu lacăt.
Întrebări frecvente (selectate)
- Care este principala diferență dintre un separator și un întrerupător de sarcină? Separatorul izolează circuitele doar în gol, în timp ce întrerupătorul de sarcină poate întrerupe curentul de sarcină în siguranță.
- De ce sunt întreruptoarele de circuit mai scumpe decât întreruptoarele de sarcină? Pentru că integrează protecție automată la defecțiuni (mecanisme termice și magnetice) pe lângă funcția de comutare.
- Pot folosi un întreruptor de circuit pentru operațiuni de comutare frecvente? Nu este recomandat; folosiți întreruptorul de sarcină pentru astfel de situații.
- Ce dispozitiv ar trebui să aleg pentru aplicațiile de sarcină a motorului? Un întreruptor de sarcină cu categoria de utilizare AC-23 este adesea varianta preferată.
- Separatoarele oferă protecție la supracurent? Nu; alegerea între separator, întreruptor de sarcină sau întreruptor de circuit depinde de aplicația specifică: izolare sigură pentru întreținere, comutare frecventă sub sarcină, protecție la suprasarcină și scurtcircuit.
Aplicabilitate practică și recomandări
La Voltescu, se recomandă alegerea dispozitivului potrivit în funcție de necesitățile instalației: separatoare de sarcină pentru izolare înainte de întreținere, întreruptoare de sarcină pentru operații frecvente de comutare sub sarcină, și întreruptoare de circuit pentru protecție la suprasarcină și scurtcircuit. Se poate utiliza o gamă variată de separatoare de sarcină, inclusiv cele 1P, 2P, 3P, 4P, cu diferite caractere și modalități de conectare. Gama acoperă valori nominale de la 1000 la 4000 A, cu diferite familia PacT Series, Easy Series etc., pentru soluții adaptate diferitelor tipuri de tablouri și aplicații.
Separatorul de sarcină cu siguranțe fuzibile, în special în configurații 2P sau 3P, protejează împotriva supracurentului în cadrul rețelelor respective. Aceste dispozitive sunt adesea montate pe șina DIN 35 mm și pot include mecanisme moderne de blocare sau deconectare pentru securitatea în timpul întreținerii. În instalații industriale, pot exista soluții tetrapolare (4P) sau complexe pentru protecția completă a tuturor pozițiilor de faze și neutrului într-un tablou.
În practică, pentru instalarea și înlocuirea componentelor, este esențial să se verifice compatibilitatea cu siguranțele fuzibile (mărimea lor, tipul, forma cilindrică sau cartuș NH) și să se respecte spațiul disponibil în tabloul de distribuție. Consultarea unui electrician autorizat este recomandată înainte de orice modificare pentru a asigura conformitatea cu standardele IEC, GB/T și normele locale.
308. Ce sunt Sigurantele Electrice ? (Pe intelesul incepatorilor).
Concluzii utile și criterii de selecție
Separatoarele de sarcină cu siguranțe fuzibile reprezintă o soluție eficientă pentru izolarea sigură înaintea întreținerii, oferind în același timp protecție la supracurent și posibilitatea de înlocuire a siguranțelor. Alegerea tipului (1P, 2P, 3P, 4P) depinde de numărul de conductoare din circuitul de protejat, de necesitatea izolării complete și de configurarea tabloului. În instalații unde este necesară protecția integrală a tuturor fazelor și neutrului, se optează pentru variante tetrapolare (4P).
