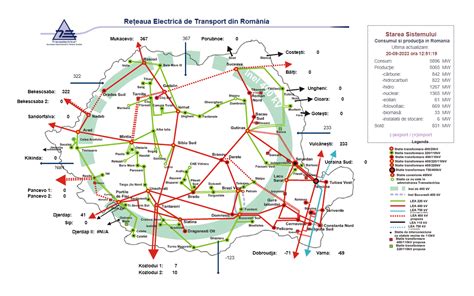

Îmbunătățirea continuă a nivelului de trai al oamenilor și creșterea consumului casnic de energie electrică au condus la o suprasolicitare a rețelelor electrice, în special în afara zonelor rurale. Această suprasolicitare se manifestă printr-o problemă tot mai evidentă a fluctuațiilor de tensiune. Fluctuațiile de tensiune nu numai că afectează utilizarea normală a aparatelor electrocasnice, dar pot provoca și deteriorări ale echipamentelor. Fluctuația de tensiune se referă la fenomenul de variație a tensiunii sistemului de alimentare într-o perioadă scurtă de timp, prezentând de cele mai multe ori o tendință ascendentă sau descendentă. În mod ideal, tensiunea care alimentează un sistem energetic ar trebui să fie la un nivel constant.
Odată cu popularizarea aparatelor electrocasnice și creșterea frecvenței de utilizare, sarcina energetică a crescut exponențial. Unele instalații și linii vechi ale rețelei electrice nu sunt bine întreținute, crescând astfel pierderile de transmisie a tensiunii. Utilizarea simultană a mai multor aparate electrice de mare putere poate supraîncărca circuitul și scădea tensiunea. Dacă problema este cauzată de echipamente vechi, este necesar să solicitați unui electrician profesionist să verifice echipamentul din sursa de alimentare și să înlocuiască echipamentul necorespunzător.
Fluctuația de tensiune este cea mai critică problemă care afectează siguranța electricității în gospodării. Este esențial să se identifice cauzele acestor fluctuații pentru a găsi soluții adecvate și a îmbunătăți eficient stabilitatea sistemului energetic casnic, asigurând astfel siguranța în utilizarea energiei electrice în viața de zi cu zi.
Tehnologii pentru Stabilizarea Tensiunii
Stabilizatoarele de tensiune sunt dispozitive esențiale concepute pentru a menține constantă tensiunea electrică aplicată unui consumator, în ciuda variațiilor sursei de alimentare, a rezistenței sarcinii sau a temperaturii. Aceste dispozitive funcționează prin ajustarea rezistenței interne, fie prin variație continuă, fie prin comutație, pentru a compensa oscilațiile tensiunii de intrare.
Stabilizatoare Liniare

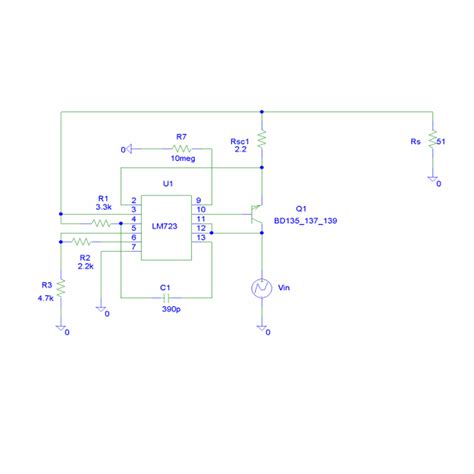

Stabilizatoarele liniare funcționează ca un rezistor variabil, ajustând continuu o rețea de divizare a tensiunii pentru a menține o valoare constantă la ieșire. Excesul de energie, rezultat din diferența dintre tensiunile de intrare și ieșire, este disipat sub formă de căldură reziduală. Toate circuitele stabilizatoare liniare necesită o diferență minimă de tensiune între intrare și ieșire, numită "dropout", pentru a funcționa corect. Există serii de circuite stabilizatoare liniare care pot funcționa cu diferențe de tensiune mai mici.
Necesitatea implementării acestor circuite a apărut ca urmare a utilizării unor tensiuni mai mici, în gama 1.8 V-3 V, obținute direct dintr-o tensiune de alimentare de 5 V sau chiar 3 V. Această familie de circuite este cea mai răspândită, deoarece curentul consumat la intrare este direct proporțional cu cererea sarcinii. La un consum redus sau nul la ieșire, circuitele stabilizatoare de tip serie consumă o cantitate neglijabilă de curent de la sursă, fiind mult mai eficiente comparativ cu variantele de conectare în paralel.
Cea mai simplă variantă de stabilizator liniar implică utilizarea unei diode Zener conectate în paralel cu sarcina. Deși simplă, această metodă prezintă limitări legate de valoarea fixă a tensiunii stabilizate și de stabilitatea acesteia în raport cu temperatura. Pentru a depăși aceste dezavantaje, au fost dezvoltate circuite mai complexe, cu posibilitatea de compensare termică sau de ajustare a tensiunii, precum seriile TAA550 și TL431.
Seriile de circuite cu trei terminale 78xx (tensiuni pozitive) și 79xx (tensiuni negative) constituie o alternativă simplă pentru situațiile în care curentul necesar nu depășește 1 A. Dezavantajul acestor circuite este legat de căderea minimă de tensiune necesară între intrare și ieșire, însă tehnologiile noi au condus la apariția variantelor LDO (Low Dropout), care acceptă funcționarea la diferențe mici de tensiune. Ajustarea tensiunii se face, de obicei, prin utilizarea unui divizor rezistiv la ieșire.
Stabilizatoare în Comutație
Stabilizatoarele în comutație utilizează un dispozitiv activ care alternează între stările de deschis și închis pentru a menține o valoare medie a tensiunii la ieșire. Dezavantajul principal al acestor tipuri de stabilizatoare este risipa de energie, disipată sub formă de căldură.
Reactoare de Curent Alternativ (Linie sau Sarcină)
Reactoarele de curent alternativ sunt componente inductive instalate în serie cu Variatoarele de Frecvență (VFD) pentru a atenua problemele legate de calitatea energiei. Un reactor de curent alternativ de la un producător poate fi utilizat cu un VFD de la altul, cu condiția ca specificațiile sale electrice să îndeplinească sau să depășească cerințele VFD-ului. Selectarea reactorului trebuie făcută pe baza curentului nominal de intrare al VFD-ului, nu a puterii motorului conectat.
Notă privind Dimensionarea: Reactoarele trebuie selectate pe baza curentului nominal de intrare al VFD în Amperi, nu a puterii motorului conectat în kilowați (kW).
Conexiune în Serie: Conectarea a două reactoare mai mici în serie dublează inductanța totală, crescând impedanța și provocând o cădere de tensiune semnificativă la intrarea VFD, ceea ce poate duce la defecțiuni de subtensiune și performanță slabă.
Conexiune în Paralel: Conectarea reactorilor în paralel este teoretic posibilă pentru a crește capacitatea de preluare a curentului, dar nu este recomandată din cauza necesității unor inductanțe perfect potrivite pentru a asigura o distribuție egală a curentului.
Funcționare Pe Termen Scurt Fără Reactor: Multe VFD-uri pot funcționa fără un reactor de linie pentru o perioadă limitată, dacă alimentarea de curent alternativ este stabilă și are un conținut armonic scăzut. Aceasta este o decizie bazată pe risc.
Recomandare Finală: Soluția corectă și sigură este achiziționarea unui singur reactor de la un producător reputabil care îndeplinește toate specificațiile electrice publicate în manualul VFD.
Conexiuni Trifazate și Tensiunea de Linie
În cazul conexiunii în triunghi (Delta), conductorul de nul nu se conectează. Tensiunea aplicată fiecărei faze a sarcinii este una dintre tensiunile de linie, având valoarea eficace $U_l$. Față de conexiunea în stea, fiecărei faze a sarcinii i se aplică o tensiune de $\sqrt{3}$ ori mai mare, ceea ce duce la o amplitudine a curenților prin fazele sarcinii de $\sqrt{3}$ ori mai mare. Curenții de linie formează un sistem echilibrat, defazat cu 30° față de sistemul curenților de fază ai sarcinii.

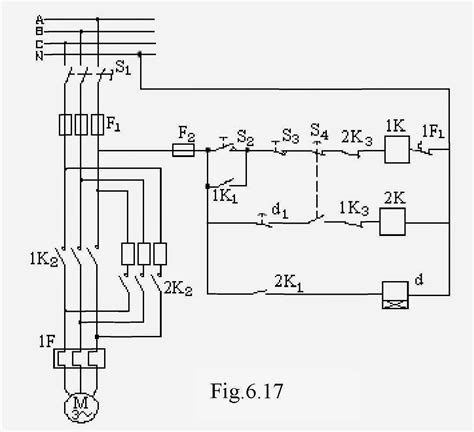

L16 17 Realizarea conexiuni stea sau triunghi la un motor trifazat.
Indicatoarele Luminoase ale Stabilizatorului de Tensiune
Indicatoarele luminoase ale stabilizatorului arată starea de funcționare a acestuia, oferind informații critice pentru siguranța echipamentelor.
- Verde: Indică o funcționare normală. Puteți opera toate dispozitivele conectate normal când lumina verde este activă.
- Galben: Indică o tensiune de intrare scăzută, ceea ce necesită reducerea sarcinii electrice prin oprirea echipamentelor neesențiale. Dacă lumina galbenă rămâne aprinsă după reducerea sarcinii, opriți echipamentele mari, cum ar fi motoarele, aparatele de aer condiționat sau utilajele grele. Continuarea funcționării la sarcină maximă în timpul subtensiunii poate deteriora atât stabilizatorul, cât și echipamentul conectat.
- Roșu: Semnalează o tensiune de ieșire ridicată (supratensiune) care necesită oprirea imediată a echipamentului. Lumina roșie intermitentă indică faptul că tensiunea de ieșire a atins pragul critic de protecție la supratensiune. Opriți imediat echipamentul pentru a preveni deteriorarea. Lumina roșie continuă indică faptul că stabilizatorul de tensiune a declanșat protecția la supratensiune și a întrerupt automat tensiunea de ieșire. Nu încercați să reporniți echipamentul în timp ce lumina roșie este aprinsă.
Nicio lumină activă indică, de obicei, probleme de alimentare cu energie electrică. Mai multe lumini intermitente sugerează condiții de intrare instabile. Documentați modelele de aprindere a luminilor atunci când apar probleme.
Pentru funcționare cu lumină verde, mențineți monitorizarea regulată, dar nu este necesară nicio acțiune imediată. Pentru avertismente cu lumină galbenă, reduceți imediat sarcina electrică prin oprirea echipamentelor neesențiale, prioritizând echipamentele de mare putere (motoare, încălzitoare, compresoare). Pentru alerte de lumină roșie, opriți imediat toate echipamentele și nu le reporniți până când martorul luminos nu se stinge.
Indicatoarele LED ale stabilizatorului de tensiune sunt instrumente esențiale de siguranță care protejează echipamentele scumpe de deteriorarea cauzată de variațiile de tensiune. Înțelegerea acestor semnale și reacția rapidă previn deteriorarea echipamentelor și prelungesc durata de viață a stabilizatorului de tensiune.
