Într-o lume modernă alimentată de electricitate, siguranța și fiabilitatea sistemelor electrice sunt de importanță crucială. Un element cheie care asigură funcționarea sigură a acestor sisteme este izolatorul electric, un material special conceput pentru a preveni scurgerile de curent și a proteja împotriva șocurilor electrice. Acest articol explorează în detaliu conceptul de izolator electric, explicând principiile sale de funcționare, tipurile sale și aplicațiile variate în diferite domenii.
Înțelegerea conductivității în solide
Pentru a înțelege rolul esențial al izolatorilor electrici, trebuie să ne familiarizăm mai întâi cu noțiunea de conductivitate în solide. Teoria benzilor electronice, o ramură a fizicii, explică modul în care sarcinile electrice se deplasează prin materiale. Într-un material conductor, cum ar fi metalele, există stări energetice disponibile în care electronii pot fi excitați, permițându-le să câștige energie și să se miște liber, rezultând în conducția curentului electric.
Definirea izolatorilor electrici
În contrast, izolatorii electrici sunt materiale în care sarcinile electrice interne nu pot curge liber, blocând trecerea curentului electric. Această proprietate distinctivă se datorează rezistivității ridicate a izolatorilor, care este semnificativ mai mare decât cea a semiconductorilor sau a conductorilor. Cu toate acestea, este important de remarcat că nu există izolatori perfecți, deoarece chiar și cele mai bune materiale izolatoare conțin un număr mic de sarcini mobile care pot transporta o cantitate infimă de curent.
Un izolator electric este un material ale căror sarcini electrice interne nu se mișcă liber, fiind foarte puțin curent electric va trece prin el sub influența unui câmp electric. Acest lucru contrastează cu alte materiale, semiconductori și conductori, care conduc curentul electric mai ușor. Un izolator perfect nu există, deoarece chiar izolatorii conțin un număr mic de sarcini mobile (sarcini de carieră) care pot transporta curent.
În aplicațiile electrice, izolatorii ceramici sunt utilizați pentru a susține și a separa părțile conductoare unele de altele. Ceramica izolatoare electric sunt utilizate în aplicații în care fluxul de electricitate printr-un material trebuie împiedicat. Aceste ceramice au o rezistivitate mare, ceea ce înseamnă că conduc electricitatea foarte slab.
Banda interzisă și defalcarea izolatorilor
Un concept crucial în înțelegerea izolatorilor electrici este noțiunea de bandă interzisă. Majoritatea izolatorilor au o bandă interzisă largă, ceea ce înseamnă că banda de valență, care conține electronii de energie maximă, este complet ocupată, iar următoarea bandă superioară este separată de aceasta printr-un spațiu energetic semnificativ. Această separare face dificilă excitarea electronilor în banda superioară, împiedicând astfel conducția curentului.
Teoria benzii electronice (o ramură a fizicii) spune că o sarcină curge dacă stările sunt disponibile în care electronii pot fi excitați. Aceasta permite electronilor să câștige energie și astfel să treacă printr-un conductor, cum ar fi un metal. Majoritatea izolatorilor au un decalaj mare de bandă. Acest lucru se întâmplă deoarece banda de "valență" care conține cele mai mari electroni de energie este plină, iar un spațiu mare de energie separă această bandă de următoarea deasupra ei.
Cu toate acestea, există o tensiune critică, numită tensiunea de defalcare, la care izolatorul își pierde proprietățile izolatoare. Atunci când această tensiune este depășită, electronii câștigă suficientă energie pentru a fi excitați în banda superioară, permițând trecerea curentului electric. Acest fenomen este, de obicei, însoțit de modificări fizice sau chimice care degradează permanent proprietățile izolatoare ale materialului.
Există întotdeauna o anumită tensiune (numită tensiunea de defalcare) care dă suficientă energie electronilor pentru a fi excitată în această bandă. Odată ce această tensiune este depășită, materialul încetează să mai fie un izolator, iar încărcarea începe să treacă prin el.
Când sunt supuși unei tensiuni destul de ridicate, izolatorii suferă de fenomenul de defectare electrică. Când câmpul electric aplicat pe o substanță izolatoare depășește în orice loc câmpul de are a pragului pentru substanța respectivă, insulatorul devine brusc un conductor, provocând o creștere mare a curentului, un arc electric prin substanță. Defalcarea electrică apare atunci când câmpul electric din material este suficient de puternic pentru a accelera purtătoarele de încărcare gratuite (electroni și ioni care sunt întotdeauna prezenți la concentrații scăzute) la o viteză suficient de mare pentru a bate electronii de la atomi atunci când îi lovește, ionizând atomii. Acești electroni și ioni liberi sunt, la rândul lor, accelerați și loviți alți atomi, creând mai mulți purtători de sarcină, într-o reacție în lanț. Rapid, izolatorul se umple cu suporturi mobile de încărcare, iar rezistența acestuia scade la un nivel scăzut.
Utilizări variate ale izolatorilor electrici
Datorită capacității lor de a bloca trecerea curentului electric, izolatorii electrici sunt indispensabili în numeroase aplicații practice. Una dintre cele mai comune utilizări este în cablurile electrice, unde un strat izolator flexibil este aplicat pe fire pentru a preveni scurtcircuitele, pericolele de incendiu și șocurile electrice. De asemenea, plăcile cu circuite imprimate sunt fabricate din materiale izolatoare, cum ar fi plastic epoxidic și fibră de sticlă, care susțin straturile conductoare din folie de cupru.
În sistemele electronice, componentele delicate active sunt înglobate în materiale izolatoare precum plastic epoxidic, fenolice sau ceramice coapte. În microelectronică, oxidul de siliciu, cunoscut și sub numele de cuarț, este utilizat pe scară largă ca izolator în tranzistori și circuite integrate.

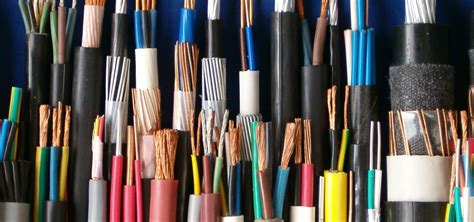

O acoperire foarte flexibilă a unui izolator este adesea aplicată la sârma electrică și la cablu, aceasta se numește sârmă izolată. Uneori, firele nu utilizează un strat izolator, ci doar aer, deoarece o acoperire solidă (de exemplu, din material plastic) poate fi impracticabilă. Cu toate acestea, firele în care se ating reciproc produc conexiuni încrucișate, scurtcircuite și pericole de incendiu. În cablul coaxial, conductorul central trebuie să fie susținut exact în mijlocul scutului gol pentru a preveni reflexiile undei EM. În cele din urmă, firele care expun tensiuni mai mari de 60 V pot provoca șocuri umane și pericole de electrocutare. Acoperirile izolatoare ajută la prevenirea tuturor acestor probleme.
Unele fire au o acoperire mecanică fără o tensiune nominală (exemplu: service-drop, sudura, sunetul, cablu termostat etc.) Un cablu izolat sau cablu are o tensiune nominală și o valoare maximă a temperaturii conductorului. capacitate), deoarece aceasta depinde de mediul înconjurător (de ex. temperatura ambiantă).
În sistemele electronice, plăcile cu circuite imprimate sunt fabricate din plastic epoxidic și din fibră de sticlă. Plăcile neconductoare suportă straturile conductorilor din folie de cupru. În dispozitivele electronice, componentele minuscule și delicate active sunt înglobate în materiale plastice epoxidice sau fenolice neconductoare sau în acoperiri din sticlă sau ceramică coapte. În componentele microelectronice, cum ar fi tranzistorii și circuitele integrate, materialul de siliciu este în mod normal un conductor din cauza dopajului, dar poate fi ușor transformat selectiv într-un bun izolator prin aplicarea căldurii și a oxigenului. Oxidul de siliciu este cuarț, adică dioxid de siliciu, componenta primară a sticlei.
Izolatori pentru linii de înaltă tensiune
O aplicație crucială a izolatorilor electrici se găsește în sistemele de înaltă tensiune, cum ar fi liniile de transmisie a energiei electrice. Aici, conductoarele de înaltă tensiune sunt susținute de izolatori speciali, cunoscuți sub denumirea de bucșe, care le izolează de stâlpii de utilitate sau turnurile de transmisie. Acești izolatori sunt fabricați din materiale precum porțelan, sticlă sau compozite polimerice și sunt proiectați pentru a rezista tensiunilor electrice extreme.
Izolatorii sunt utilizați în echipamente electrice pentru a susține și separa conductorii electrici fără a permite curentul prin ei însăși. Un material izolator folosit în vrac pentru înfășurarea de cabluri electrice sau alte echipamente se numește izolație. Termenul izolator este, de asemenea, folosit mai specific pentru a se referi la suporturile de izolatoare utilizate pentru a atașa liniile de distribuție sau de transmisie a energiei electrice la stalpii de utilitate și la turnurile de transmisie.
Izolația electrică este absența conductivității electrice.

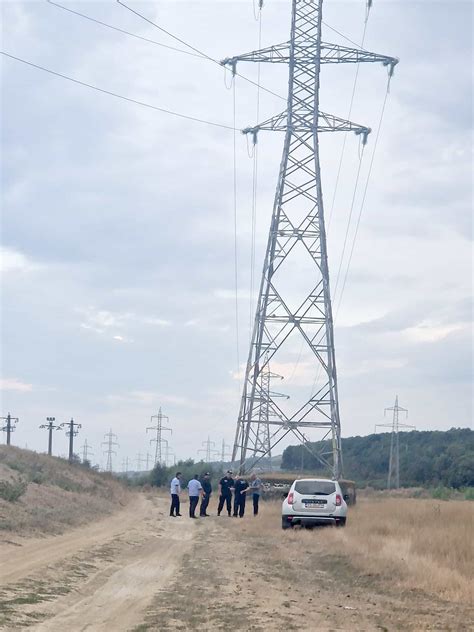

Suporturile izolatoare numite izolatori sunt necesare în punctele în care sunt susținute de stalpii de utilitate sau turnurile de transmisie. Izolatorii sunt, de asemenea, necesari în cazul în care firul intră în clădiri sau dispozitive electrice, cum ar fi transformatoarele sau întreruptoarele, pentru a izola conductorul din carcasă.
Izolatorii utilizați pentru transmisia de înaltă tensiune sunt fabricați din materiale de polimer de sticlă, porțelan sau compozit. Izolatorii de porțelan sunt fabricați din argilă, cuarț sau alumină și feldspat și sunt acoperiți cu glazură netedă pentru a curăța apa. Izolatorii din porțelan bogat în alumină sunt utilizați acolo unde rezistența mecanică ridicată este un criteriu. Porțelanul are o rezistență dielectrică de aproximativ 4-10 kV/mm.
Proiectarea izolatorilor pentru linii de înaltă tensiune
Proiectarea izolatorilor pentru linii de înaltă tensiune este esențială pentru a preveni defecțiunile electrice. Două tipuri principale de defecțiuni pot apărea: arcul de puncție, care implică defalcarea și conducerea curentului prin interiorul izolatorului, și arcul de aprindere, care implică defalcarea și conducerea curentului de-a lungul suprafeței exterioare a izolatorului.
Un arc de puncție este o defalcare și conducere a materialului izolatorului, provocând un arc electric prin interiorul izolatorului. Căldura care rezultă din arc de obicei distruge izolatorul iremediabil. Un arc de aprindere este o defecțiune și conducere a aerului în jurul sau de-a lungul suprafeței izolatorului, provocând un arc de-a lungul exteriorului izolatorului. Izolatoarele sunt concepute, de obicei, pentru a rezista flashover-ului fără deteriorări.
Pentru a minimiza riscul de defecțiuni, izolatorii sunt concepuți cu o tensiune de aprindere mai mică decât tensiunea de puncție, astfel încât să se producă arcuri de aprindere înainte de deteriorarea izolatorului. De asemenea, lungimea traseului de scurgere de-a lungul suprafeței izolatorului este maximizată prin utilizarea formelor speciale, cum ar fi cordoanele sau discurile concentrice, pentru a reduce scurgerile de curent cauzate de murdărie, poluare sau apă.
Murdăria, poluarea, sarea și în special, apa de pe suprafața unui izolator de înaltă tensiune pot crea o cale conductivă peste acesta, provocând scurgere curenți și flashover-uri. Tensiunea de declanșare poate fi redusă cu mai mult de 50% atunci când izolatorul este umed. Instalațiile de înaltă tensiune destinate utilizării în exterior sunt concepute pentru a maximiza lungimea căii de scurgere de-a lungul suprafeței de la un capăt la altul, numită lungimea creepuului, pentru a minimiza aceste scurgeri de curenți.
Pentru a realiza acest lucru, suprafața este turnată într-o serie de corduri sau forme concentrice de discuri. Acestea includ, de obicei, una sau mai multe clădiri; în jos, cu suprafețe în formă de cupă, care acționează ca umbrele, pentru a se asigura că partea din traseul de scurgere a suprafeței de sub cupă rămâne uscată pe vreme umedă.
Materiale utilizate pentru izolatori de înaltă tensiune
Materialele utilizate pentru fabricarea izolatorilor de înaltă tensiune sunt alese cu grijă pentru a asigura rezistența mecanică și dielectrică necesară. Porțelanul bogat în alumină este preferat pentru rezistența sa mecanică ridicată, în timp ce sticla oferă o rezistență dielectrică superioară, dar este mai dificil de turnat în forme complexe. Compozitele polimerice au câștigat, de asemenea, teren datorită ușurinței de fabricație și performanței excelente.
Izolatorii de porțelan sunt fabricați din argilă, cuarț sau alumină și feldspat și sunt acoperiți cu glazură netedă pentru a curăța apa. Izolatorii din porțelan bogat în alumină sunt utilizați acolo unde rezistența mecanică ridicată este un criteriu. Porțelanul are o rezistență dielectrică de aproximativ 4-10 kV/mm.
Sticla oferă o rezistență dielectrică superioară, dar este mai dificil de turnat în forme complexe.
Compozitele polimerice au câștigat, de asemenea, teren datorită ușurinței de fabricație și performanței excelente.
Izolatori în sisteme de joasă tensiune
Izolatorii electrici nu sunt limitați doar la sistemele de înaltă tensiune. Chiar și în sistemele de joasă tensiune, cum ar fi instalațiile electrice rezidențiale sau comerciale, izolatorii joacă un rol esențial în prevenirea scurgerilor de curent și a șocurilor electrice. Aici, cablurile electrice sunt acoperite cu straturi izolatoare din materiale precum cauciuc sau plastic, care asigură izolația necesară pentru a proteja utilizatorii și echipamentele.
Materialele ceramice au fost folosite pentru o multitudine de aplicații, inclusiv în industria electrică ca conductori, izolatori și rezistențe. Ceramica posedă proprietăți electrice unice care le diferențiază de alte materiale, cum ar fi metalele și polimerii. Ceramica poate conduce electricitatea, deși într-o măsură mult mai mică decât metalele. S-a descoperit că unele materiale ceramice, cum ar fi oxidul de ruteniu și feritele de cobalt, stronțiu și lantan, au o conductivitate electrică ridicată atunci când sunt procesate în anumite moduri. Conductorii electrici ceramici sunt, de asemenea, cunoscuți pentru rezistența lor la temperaturi ridicate, făcându-i ideali pentru utilizarea în aplicații care necesită temperaturi ridicate.
Izolatorii ceramici au o rezistență excelentă la temperaturi înalte, permițându-le să fie utilizați în aplicații la temperaturi înalte în care alte materiale ar eșua.
Considerații privind mediul și siguranța
În proiectarea și utilizarea izolatorilor electrici, aspectele legate de mediu și siguranță sunt de o importanță primordială. Unele materiale izolatoare tradiționale, cum ar fi cele pe bază de azbest, au fost înlocuite cu alternative mai sigure din cauza preocupărilor legate de sănătate. De asemenea, izolatorii trebuie să fie rezistenți la condițiile de mediu, cum ar fi umiditatea, poluarea sau temperaturile extreme, pentru a asigura performanța și fiabilitatea pe termen lung.
Cablurile LSZH (Low Smoke Zero Halogen) sunt concepute pentru a minimiza emisiile de fum și gaze toxice în timpul unui incendiu, ceea ce le face mai sigure pentru oameni. Din acest motiv, sunt utilizate în locuri precum aeroporturi, școli și spitale.
Standardele pentru cablajul electric sunt importante deoarece asigură siguranța, calitatea, compatibilitatea și conformitatea cu legislația și cerințele pieței. În acest fel, utilizatorii pot fi siguri că produsele pe care le achiziționează îndeplinesc anumite standarde și sunt adecvate pentru utilizarea prevăzută.
Cercetări și inovații în domeniul izolatorilor electrici
Domeniul izolatorilor electrici este în continuă evoluție, cu noi materiale și tehnologii care apar pentru a îmbunătăți performanța și eficiența sistemelor electrice. Cercetătorii explorează noi compozite polimerice, nanomateriale și structuri avansate pentru a crea izolatori mai rezistenți, mai ușori și mai eficienți din punct de vedere energetic.
De asemenea, se acordă o atenție deosebită dezvoltării de metode de testare și monitorizare mai precise pentru a evalua starea izolatorilor în timpul funcționării și a preveni defecțiunile. Aceste eforturi contribuie la creșterea siguranței și fiabilității sistemelor electrice, protejând atât echipamentele, cât și utilizatorii.
Pe scurt, ceramica este utilizată pe scară largă în industria electrică datorită proprietăților lor electrice unice. Conductorii electrici, izolatorii și rezistențele ceramice sunt utilizați într-o gamă largă de aplicații, de la senzori de gaz și elemente de încălzire până la cabluri de înaltă tensiune și dispozitive electronice. Materialele ceramice oferă multe avantaje față de alte materiale, inclusiv rezistența la temperaturi ridicate, stabilitatea și fiabilitatea.
Izolatorii electrici sunt elemente esențiale în lumea modernă a electricității, asigurând funcționarea sigură și eficientă a sistemelor electrice. De la cablurile electrice din casele noastre până la liniile de transmisie de înaltă tensiune, aceste materiale speciale joacă un rol crucial în prevenirea scurgerilor de curent și a șocurilor electrice.
Prin înțelegerea principiilor de funcționare ale izolatorilor electrici, a tipurilor lor și a aplicațiilor variate, putem aprecia importanța lor în asigurarea siguranței și fiabilității sistemelor electrice. În același timp, cercetările și inovațiile continue în acest domeniu promit să aducă noi îmbunătățiri și soluții mai eficiente pentru a răspunde cerințelor în continuă creștere ale unei lumi alimentate de electricitate.
