Injectoarele reprezintă piese de bază în configurația oricărui motor diesel modern. Acestea au sarcina de a distribui carburantul cu maximă precizie în camera de ardere, proces care dictează puterea motorului, nivelul de noxe și consumul de motorină. Indiferent dacă deții un autoturism pe motorină sau benzină, sistemul de injecție joacă un rol esențial în funcționarea corectă a motorului. Injectoarele au misiunea de a pulveriza combustibilul în camera de ardere în mod precis și eficient.
La o privire simplă, un injector pare o piesă metalică de mici dimensiuni. În realitate, este o componentă de înaltă precizie, proiectată să reziste la presiuni extreme (până la 2.000 bari sau mai mult, în cazul sistemelor Common Rail). Procesul este următorul: Combustibilul este trimis cu presiune mare din pompă către injector. Injectorul, acționat electronic, deschide o duză foarte fină pentru a pulveriza combustibilul în cilindru. Pulverizarea se face sub formă de ceață, cu particule extrem de fine. Aprinderea are loc prin compresie (la diesel) sau prin scânteie (la benzină), asigurând arderea completă a amestecului.
Spre deosebire de sistemele vechi cu carburator, injectoarele moderne funcționează electronic, cu ajutorul unor comenzi precise transmise de unitatea ECU a mașinii. Această evoluție tehnologică permite o dozare optimă a combustibilului, în funcție de turație, sarcină, temperatură și alți parametri.
Ce sunt injectoarele și de ce sunt atât de importante?
Injectoarele sunt componente esențiale ale sistemului de alimentare al unui motor cu ardere internă. Rolul lor este de a pulveriza combustibilul în camera de ardere într-o formă extrem de fină, pentru a permite o aprindere cât mai eficientă. Acest proces influențează direct performanțele motorului, consumul de carburant, emisiile și durabilitatea generală a mașinii.
Termenul se referă la procesul prin care fiecare injector primește un identificator unic, necesar pentru a fi detectat și calibrat corect de către unitatea de management a motorului (ECU). Acest cod este indispensabil, deoarece injectoarele, deși par identice, pot avea mici variații fizice de fabricație. Lipsa acestei corelări între injector și ECU poate genera probleme diverse: de la o risipă de carburant și pierderea cuplului, până la avarii interne serioase. Atunci când piesele sunt înlocuite sau trec printr-o recondiționare injectoare, procesul de scriere a codului devine o etapă obligatorie.
Sistemele Delphi sunt extrem de răspândite, în special pe mașinile diesel de generație nouă, fiind apreciate pentru finețea injecției. Fiecare injector din această gamă posedă un cod generat în urma testelor riguroase pe bancul de probă. În cazul vehiculelor produse de grupul VAG (Volkswagen, Audi, Skoda, Seat), operațiunea de scriere injectoare VCDS este pasul final în orice proces de reparație. În timpul operațiunii, tehnicianul accesează modulele specifice și introduce codurile IMA/ISA. După salvarea datelor, computerul mașinii va recalibra automat timpii de injecție.
Tipuri de Injectoare
Injectoare Diesel:
- Cele mai întâlnite sunt injectoarele Common Rail, cu injecție directă.
- Pot fi electromagnetice sau piezoelectrice.
- Lucrează la presiuni extrem de mari.
- Sunt mai predispuse la uzură din cauza sulfului și impurităților din motorină.
Injectoare Benzină:
- Pot fi cu injecție indirectă (în galeria de admisie) sau directă (în cilindru).
- Presiunea de funcționare este mai mică decât la diesel.
- Sunt mai puțin sensibile, dar nu imune la depuneri și defecțiuni.
Componentele unui Injector
Un injector este alcătuit din:
- Corp metalic rezistent la presiune
- Duză de pulverizare
- Electrovalvă de comandă (bobină)
- Filtru de combustibil fin
- Sistem de etanșare și garnituri
În cazul injectoarelor piezo, avem și cristale piezoelectrice în loc de bobine, ceea ce permite o deschidere mai rapidă și mai precisă a duzei.
Ce poate afecta buna funcționare a unui Injector?
Uzura injectoarelor este cauzată în principal de:
- Calitatea slabă a carburantului (motorină cu impurități)
- Depozite de carbon sau lacuri de combustibil
- Utilizarea frecventă a mașinii pe distanțe scurte
- Neînlocuirea filtrelor la timp
- Infiltrarea apei sau a aerului în sistem
Durata de viață a unui Injector
În condiții ideale, injectoarele pot rezista între 150.000 și 250.000 de kilometri. Cu toate acestea, în practică, mulți șoferi se confruntă cu probleme chiar și la 100.000 km, mai ales dacă nu folosesc combustibil de calitate sau neglijează întreținerea.
Simptome ale unui Injector Defect și Cum să le Recunoști
Un injector defect poate părea o problemă minoră, dar realitatea este că el afectează în lanț întreaga funcționare a motorului. Detectarea din timp te poate salva de reparații costisitoare și te ajută să previi oprirea motorului în cele mai nepotrivite momente.
Cele mai frecvente simptome ale unui injector defect:
- Motorul pornește greu sau deloc: Un motor diesel cu un injector blocat deschis sau înfundat va avea probleme serioase la pornire. Dacă trebuie să învârți cheia de mai multe ori sau pornește după multe încercări, e un prim semn că unul sau mai multe injectoare nu funcționează corect.
- Vibrații și funcționare neregulată la relanti: Motorul tremură la relanti? Vibrațiile sau „bâlbâielile” la turații mici sunt un simptom clasic de injector defect. Acestea apar din cauza unei cantități inegale de combustibil pulverizat între cilindri.
- Lipsă de putere în accelerare: Mașina nu mai trage cum trebuie? Simți că „se chinuie”? Atunci ar putea fi vorba de o injecție incorectă, care nu permite arderea optimă a combustibilului. Aceasta duce la o pierdere de putere, mai ales în sarcină sau în pantă.
- Fum negru sau alb pe evacuare: Culoarea fumului spune multe:
- Fum negru gros: semn că injectorul pulverizează prea mult combustibil sau că nu se arde complet.
- Fum alb: combustibilul nu se arde deloc - duza poate fi înfundată sau există o pierdere de compresie cauzată de injecție defectuoasă.
- Consumul de combustibil crește inexplicabil: Dacă te trezești că faci plinul mai des decât de obicei, fără să fi schimbat stilul de condus, s-ar putea ca injectoarele să dozeze incorect combustibilul - prea mult, prea des.
- Miros puternic de motorină în habitaclu sau în jurul mașinii: Un injector care scapă motorină, fie la duză, fie la nivelul garniturilor, poate provoca un miros puternic și persistent de carburant. Pe lângă disconfort, este și un pericol real de incendiu!
- Motorul intră în avarie (martor Check Engine aprins): În cazul mașinilor moderne, ECU-ul poate detecta un injector cu debit incorect și trimite semnalul către bord, aprinzând martorul „Check Engine”. Diagnosticul electronic poate indica injectorul exact cu probleme, dar nu oferă 100% din poveste fără testare pe banc.
Simptome specifice la injectoarele piezoelectrice:
Injectoarele piezo sunt foarte precise, dar și extrem de sensibile. Când se defectează:
- Pot cauza lovituri metalice în motor (bătăi diesel).
- Provoacă oprirea bruscă a motorului.
- Pot împinge motorina în ulei, crescând nivelul și riscând griparea motorului.
Diferențiere între Injector Defect și Alte Probleme
Nu orice simptom e cauzat de injectoare! Multe alte piese pot provoca simptome similare: Pompa de înaltă presiune, Filtrul de motorină înfundat, Turbina defectă, Senzori (de presiune, temperatură etc.). De aceea, verificarea pe banc de probe este esențială pentru un diagnostic corect.
Testarea și Diagnosticarea Injectoarelor
Testarea injectoarelor pe banc specializat este singura metodă sigură de a afla dacă un injector mai funcționează corect sau dacă are pierderi, duza este blocată sau debitul este incorect. La service-ul nostru folosim echipamente de testare avansate, care permit verificarea: Debitului de injecție, Etanșeității și pierderilor, Uniformității de pulverizare, Timpului de reacție și deschidere.
Test simplu pe care îl poți face și tu: „testul sticlelor”
Acest test rudimentar, dar eficient, se face astfel:
- Se montează un furtun transparent pe retururile injectoarelor.
- Se pornește motorul pentru câteva secunde.
- Se observă cât combustibil „se întoarce” în fiecare sticlă. Un injector cu debit de retur mai mare decât celelalte este suspect.
ATENȚIE: Acest test este orientativ și nu înlocuiește testarea pe banc!

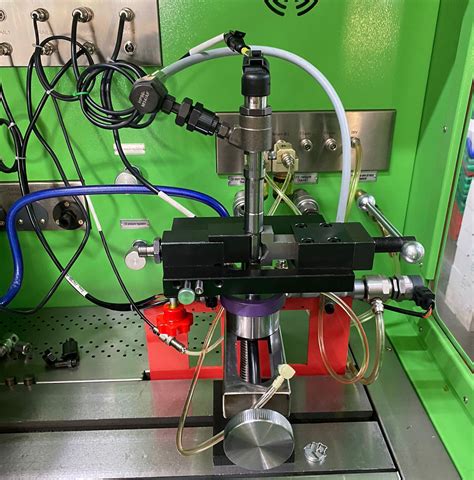

Ce înseamnă Testarea pe Banc a Injectoarelor?
Testarea pe banc este un proces profesional de diagnosticare a injectoarelor, realizat într-un mediu controlat, cu ajutorul unor echipamente specializate. Practic, se simulează condițiile reale din motor pentru a observa cum funcționează injectorul în mai multe faze: la relanti, la turații medii, în sarcină, la presiuni mari. Pe scurt: e cea mai precisă metodă de a afla dacă un injector e bun, reparabil sau compromis definitiv.
De ce testarea pe banc e diferită de diagnoza clasică?
Diagnoza cu testerul (OBD) îți poate spune că „injectorul 2 are debit incorect”, dar: nu îți arată exact ce defect are (pierde pe retur? duză înfundată? electromagnet stricat?), nu îți spune dacă mai poate fi salvat sau nu, nu îți oferă rezultate cantitative. Pe când testarea pe banc: arată debitul precis în ml pe fiecare ciclu, verifică deschiderea duzei, timpul de răspuns, eventuale scurgeri, compară rezultatele cu valorile standard de fabrică.
Cum se desfășoară testarea?
- Demontarea injectorului: Injectoarele se scot de pe motor cu atenție (uneori cu scule speciale dacă sunt gripate).
- Curățare externă și identificare coduri: Se curăță murdăria și se verifică dacă este Bosch, Delphi, Siemens, Denso etc.
- Montare pe bancul de probă: Injectorul se conectează la un simulator care reproduce perfect funcționarea motorului.
- Simulare funcționare reală: Bancul variază presiunea, turația și sarcina pentru a vedea cum reacționează injectorul în diverse condiții.
- Citirea și interpretarea rezultatelor: Fiecare parametru este măsurat și comparat cu valorile standard.
Ce se măsoară exact pe banc?
- Debitul principal: cât combustibil pulverizează în timpul unui ciclu complet
- Debitul de retur: cât combustibil scapă înapoi (excesul)
- Etanșeitatea: dacă injectorul picură când ar trebui să fie închis
- Timpul de răspuns: cât de rapid se deschide și se închide
- Pulverizarea: forma și finețea jetului de combustibil
Interpretarea rezultatelor - Exemple concrete
Exemplu 1: Injector Bosch 0445110XXX
Debit principal: OK
Debit de retur: +80% față de normă
Verdict: Pierdere pe retur → injecție instabilă → recondiționare recomandată
Exemplu 2: Injector Delphi Euro 5
Etanșeitate: 0 picături permise → test picurare: 4 picături
Verdict: Injector defect → duza nu închide → necesită reparație sau înlocuire
Exemplu 3: Injector Siemens Continental
Timp de reacție: întârziere la deschidere + variații de debit
Verdict: Probleme la bobina sau circuitul piezo → posibilă refacere sau schimbare
Cum știi dacă injectorul tău mai poate fi reparat?
La finalul testului, echipa specializată îți oferă un raport scris și interpretat. Pe baza acestui raport:
- Dacă valorile sunt în limite - injectorul e BUN.
- Dacă unele sunt depășite ușor - poate fi recondiționat.
- Dacă valorile sunt grav depășite - se recomandă înlocuirea.
Ce echipamente folosim?
Folosim bănci de testare de ultimă generație, compatibile cu: Injectoare BOSCH, DELPHI, DENSO, SIEMENS, Sisteme Common Rail, Euro 3 până la Euro 6, inclusiv injectoare piezo și codificabile. Bancul nostru permite și codare/recodare a injectoarelor după reparație (important pentru mașinile moderne).
Cât durează testarea pe banc?
În funcție de numărul de injectoare și tipul lor, între 1 - 3 ore. La final, primești: Raport complet cu rezultate, Recomandări tehnice, Opțiuni de recondiționare sau înlocuire.
Ce este Recondiționarea Injectoarelor?
Recondiționarea este procesul prin care un injector defect sau uzat este adus la o stare de funcționare optimă, similară cu cea a unuia nou. Nu înseamnă doar „curățare”, ci o operațiune completă ce implică: demontare completă, curățare profesională, înlocuire de piese interne uzate, calibrare, testare finală pe banc. Când este recomandată recondiționarea? Când injectorul: are pierderi pe retur, nu mai pulverizează corect, nu mai etanșează, are bobina slăbită sau duza uzată, dar corpul este încă în stare bună (fără fisuri, oxidări grave sau distrugeri mecanice).
Recondiționarea este o alternativă foarte bună la înlocuirea cu unul nou - mult mai accesibilă ca preț și eficientă dacă e făcută corect.
Pașii recondiționării profesionale:
- Demontare completă: Injectorul este desfăcut în toate componentele: corp, duză, bobină/electromagnet/piezo, arc interior, supape. Se verifică uzura fiecărui element.
- Curățare în baie cu ultrasunete: Toate componentele sunt curățate în băi speciale cu ultrasunete și soluții dedicate care îndepărtează: depunerile de carbon, murdăria metalică, contaminările de carburant. Curățarea manuală nu are același efect - doar ultrasunetele pot curăța eficient microcanalele interne!
- Înlocuire componente defecte sau uzate: Se înlocuiește duza (nozzle) dacă este uzată sau înfundată. Se montează supape noi (de retur sau închidere). Se schimbă șaibele, inelele de etanșare, garniturile. Dacă e nevoie, se schimbă bobina electrică sau senzorul de ridicare. Folosim doar piese de calitate, OE sau echivalente cu specificații de fabrică.
- Montaj și calibrare: Injectorul este reasamblat cu cupluri de strângere precise, apoi este calibrat cu echipamente speciale pentru a funcționa optim în parametri.
- Testare finală pe banc: După montaj, injectorul este testat pe bancul de probă: debit principal, retur, pulverizare, etanșeitate, timp de răspuns. Se emite un raport de testare post-recondiționare.
Verificare Injectoare VCDS în Sarcină
În cazul vehiculelor produse de grupul VAG (Volkswagen, Audi, Skoda, Seat), operațiunea de scriere injectoare VCDS este pasul final în orice proces de reparație. Tehnicianul accesează modulele specifice și introduce codurile IMA/ISA. O intervenție corectă începe cu o testare prealabilă a sistemului de injecție. Operațiunea necesită software-uri dedicate și scule de diagnoză de ultimă oră.
Salut! Este vorba despre motorul BMN. Rog un coleg dacă știe să îmi spună și mie procedura de reglare a șurubului care apasă pe injector. După strângere cu pistonul injectorului maxim apăsat cât se slăbește înapoi șurubul? Regleaza-le la 180 grade direct. Îți trebuie ceas comparator sau un raportor mecanic.
Salutare. Pe canalul 023 VCDS la timpii de injecție dacă injectorul 2 are 70 iar celelalte 40 se poate regla din șurub ca să îl aduc și pe el cu celelalte? Injectoarele nu se reglează după VCDS ci după ELSA cu ceasul comparator. Canalul ăla îți indică altceva.
Am avut nenorocul să mi se rupă clapeta de la tija swirl pe primul cilindru dinspre cutia de viteze, a ajuns în cilindru și pistonul cu camașa au daune care nu mai merită reparație.
Am citit. Ele au fost deja curățate și montate dar motorul este mai zgomotos acum. Credeam că mai este și șaiba de foc care să preseze la strângerea injectorului. Un injector are valoare aproape de 2 și la rece am oscilații la relanti. Acum am cumpărat alt set de o-ringuri. Mă gândesc că poate la montaj a fost ciupit o-ringul sau au fost montate injectoarele cu cele vechi. Valoarea '2' este cu plus sau minus? Ce înseamnă curățate, ce anume le-ai făcut? Plus 2 la rece. Am avut un injector blocat. A fost schimbat iar apoi calibrate și curățate toate 4 la un atelier. Valoarea cu 2 este pe cilindrul unde am avut injectorul blocat. Posibil să fie dusă și axa cu came, tachet.
Vreau să schimb oringurile la injectoare pe un motor BRD 170 cp, injector Siemens. Înainte de a le demonta îmi poate spune cineva dacă și acestea au și șaibe de cupru? Este ca nu ai citit nimic din acest topic și nu numai? Injectorul tău nu are niciun fel de șaibe de cupru. Îți trebuie un extractor pentru a scoate injectorul de pe poziție. Kit-ul pentru înlocuit o-ringuri se cumpără obligatoriu OE sau în cel mai rău caz marca Bosch. Ai mare grijă la felul cum le reglezi ulterior, în ce mod faci asta și ce fel de scule folosești pentru reglaj. S-a mai menționat asta pe forum de zeci de ori până acum. Nu mai întrebați ceva ce s-a discutat de "N" ori.
După ce am schimbat 2 injectoare din dezmembrări de pe un a4 răsturnat a apărut o vibrație în sarcină, care mulți mecanici și ingineri mi-au spus că e din cauza uzurii inegale. Am încercat să le mut între ele și am pus oringuri noi dar degeaba. Presupun că o să o duc la reprezentanță ca să scap de trepidație, poate știu ei ce să îi facă. Am verificat cablajul cu multimetru.
Adrian Ionescu mergi la Buzău pentru reparatul injectoarelor și lasă scrisul pe forum. Deja faci niște lucruri aiurea. Mașina pe care o ai costă foarte mult la întreținere și dacă tu crezi că se rezolvă ieftin, anumite lucruri, te înșeli. Ne scrii după ce rezolvi la Buzău. Vezi că la Buzău sunt 3 firme.
Motorul 1.6 TDI (EA189), în special versiunea CAYC de 105 CP, este extrem de popular în Grupul VAG, însă fiabilitatea sa este direct legată de sănătatea injectoarelor Continental/Siemens VDO.
Nu. Motorul nu se va strica instantaneu, dar va funcționa ineficient.
