Explicația detaliată a etapelor motorii arată cum numărul de poli și numărul de etape ale motorului determină viteza sincronă și cuplul disponibil în funcție de sarcină. Trebuie să înțelegem conceptul de pol: numărul etapelor motorului se referă la polii magnetici formați de rotorul generatorului după ce curentul de excitație este aplicat bobinei rotorului. Pur și simplu, fiecare rotație a rotorului poate induce mai multe cicluri de curent într-o rotație a bobinei statorului. Numărul diferit de poli necesită viteze diferite pentru a genera un potențial de 50 Hz. (50 Hz × 60 secunde / minut ÷ număr de poli) = numărul de rotații ale motorului pe minut.
Același principiu se aplică și motorului, fiind un proces invers al generatorului. Numărul de poli reflectă viteza sincronă a motorului. De exemplu, viteza sincronă cu 2 poli este 3000 rpm, cu 4 poli este 1500 rpm, cu 6 poli 1000 rpm, iar cu 8 poli 750 rpm. În consecință, numărul de etape ale motorului determină viteza sincronă a motorului.
Exemplu practic: motor cu 4 poli
Un motor pe 4 poli are o viteză sincronă de 1500 rpm la frecvența de alimentare de 50 Hz. Formula relevantă este: viteza sincronă = (frecvență de putere × 60) ÷ (număr de polii ÷ 2) = 3000 ÷ 2 = 1500 rpm. Astfel, două perechi de poli reprezintă baza (3000 rpm la 2 poli), iar un motor cu 4 poli poate împărți 3000 rpm în 2 secțiuni în funcție de arhitectura înfășurării.
Cu cât numărul de perechi de poli este mai mare, cu atât viteza sincronă este mai mică, dar cuplul disponibil crește. În alegerea motorului, se mustra notă despre necesarul de cuplu de pornire: sarcina poate impune pornire cu cuplu mai mare decât pornirea în gol. Pentru sarcini mari, se poate lua în considerare pornire treptată (sau star-delta) sau soluții cu curele de transmisie sau cutii de viteze pentru potrivire. Dacă puterea necesară nu poate fi atinsă doar prin curele sau angrenaj, este necesară selectarea unui motor cu putere adecvată.
Structura motorului trifazat

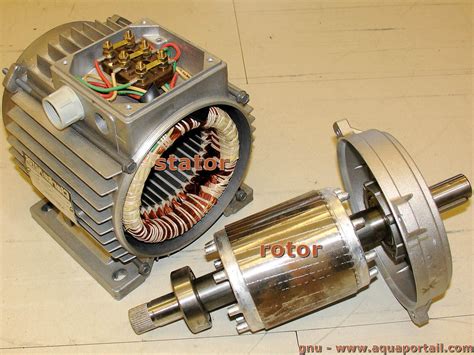

Un motor trifazat este compus în principal dintr-un stator și un rotor. Când curentul trifazat este aplicat statorului, se generează un câmp magnetic rotativ. Câmpul magnetic are doi poli principali (N și S), iar numărul de poli magnetici afectează direct viteza motorului. Relația dintre numărul de poli și viteza sincronă este dată de formula: viteza sincronă = 60 × frecvența / număr de perechi de poli. Un motor cu 4 poli pentru frecvență de 50 Hz are viteza sincronă de 1500 rpm.
Viteza sincronă și numărul de perechi de poli sunt parametri esențiali, identificați pe plăcuța motorului. Modificarea numărului de perechi de poli poate adapta viteza motorului la cerințele sistemului. În particular, pentru sarcini fluide ca ventilatoare și pompe, caracteristica de rezistență la schimbări bruște a sarcinii este semnificativă, necesitând adesea accelerare controlată și utilizarea curbelor de putere variabile.
Rolul sarcinii și alegerea motorului
La solicitări de pornire cu sarcină mare, cuplul de pornire este adesea mai mare decât cel în regim de sarcină liberă. Dacă este necesară o pornire la sarcină mare, se poate recurge la pornire stea-deltă sau la alți actuatori pentru adaptare. Pentru potrivirea între viteza de rotație a sarcinii și numărul de perechi de poli, se pot utiliza fulii de curea cu diametre diferite sau o transmisie cu trepte (gearbox) pentru a obține vitezele dorite. Dacă puterea cerută nu poate fi atinsă prin aceste metode, se analizează puterea motorului necesară.
Factorii de proiectare și aplicații practice
- Viteza de rotație efectivă: viteza reală poate fi calculată ca: viteză reală = (frecvența × 60) ÷ (număr de perechi de poli). Exemplu: pentru 1500 rpm, numărul de perechi de poli este 2 (4 poli).
- Numărul modelului motorului: de exemplu Y132M-4 este un motor asincron trifazat. Codul YR indică motorul înfășurat, YB indică protecție, iar 4 indică numărul de poli.
- Puterea nominală și randamentul: puterea motorului este aproximativ egală cu sarcina pompei, ajustată pentru randamentul generat de motor. Randamentul motorului este în mod obișnuit în jur de 0,85.
- Calculul cuplului, puterii și vitezei: aceste valori sunt esențiale pentru operarea sigură și eficientă a mașinilor rotative. Calculul corect al cuplului, puterii și vitezei ajută la proiectarea sistemelor și prevenirea defecțiunilor mecanice.
Știința din spatele curbelor de pornire și excitației
Un motor de tip trifazat, în înfășurarea în care curentul este aplicat, producerea unui câmp magnetic rotativ determină un cuplu în arbore. Regulatorul de pe conducta de alimentare menține viteza de rotație constantă, prin reglarea cuplului furnizat. Circuitul de alimentare a inductoarelor menține valoarea eficace a tensiunii la bornele înfășurării de excitație. În animațiile de instruire, se arată cum curentul de excitație evoluează în funcție de defazaș, iar rezistența este neglijată pentru a facilita înțelegerea relațiilor dintre curentul de excitație și curentul sarcinii.
Fazele de pornire, curbele de pornire și relația dintre defazaș și curent sunt determinate de curbele de pornire V/F, precum și de timpul de accelerație. Pentru sarcinile variabile de fluid, cuplul necesar nu este constant în timpul funcționării, iar utilizarea mai multor curbe de putere poate crește eficiența energetică a echipamentelor.
Întrebări frecvente și discuții tehnice
- Ce este KV și cum se aplică în motoarele brushless în comparație cu motoarele cu perii? KV reprezintă turația pe volt în condiții ideale și este o mărime utilă pentru a estima viteza în funcție de tensiune sau de frecvența comutării esc-ului.
- Cum influențează numărul de poli viteza sincronă și cuplul în aplicațiile reale? Cu cât poli sunt mai mulți, cu atât viteza este mai mică, dar cuplul disponibil crește, ceea ce poate fi crucial pentru porniri sub sarcină mare.
- Care este diferența între pornirea în stea-deltă și pornirea directă în sarcină mare? În practică, se aleg soluții pentru a evita suprasarcina inițială a motorului și pentru a permite creșterea treptată a cuplului.
- De ce este importantă potrivirea între cuplul, puterea și viteza de rotație în proiectarea instalațiilor? O potrivire corectă reduce consumul energetic, crește fiabilitatea și scade uzura mecanică.
Ilustrații și diagrame recomandate
Diagrama 1: Schema pentru funcționarea autonomă a generatorului sincron, cu motorul de antrenare și regulatorul de viteză. Acest sistem menține viteza de rotație constantă prin reglarea cuplului emis. Schema includ registre pentru referința de viteză, viteza reală a grupului și termenul de acțiune predictivă, echivalente cu cuplul electromagnetic corespunzător puterii active măsurate la bornele maşinii sincrone.
Diagrama 2: Relația dintre numărul de perechi de poli, turația sincronă și puterea motorului în funcție de sarcină. Figura 1 exemplifică cum crește sau descrește cuplul în funcție de sarcină, cuplat la viteza nominală.
Diagrama 3: Reprezentarea curbelor de pornire V/F pentru motoarele asincrone și efectul asupra curentului de excitație în funcție de defazaș. Aceasta ajută la înțelegerea dinamici de pornire în sarcini variabile.
Concluzie operativă
Puterea, cuplul și viteza de rotație sunt strâns interdependente în motoarele trifazate. Alegerea corectă a numărului de poli, a structurii statorului și a sistemelor de pornire influențează performanța, eficiența energetică și fiabilitatea instalațiilor. Prin înțelegerea raporturilor dintre frecvență, număr de poli și sarcină, inginerii pot proiecta și selecta motoarele potrivite pentru aplicații de pompe, ventilatoare și alte echipamente rotative.
