Tensiunea electrica este un termen utilizat frecvent, dar care poate fi destul de confuz pentru multe persoane. Tensiunea electrica, cunoscuta si sub numele de diferenta de potential, este forta care impinge electronii printr-un conductor, cum ar fi un fir. Este masurata in volti si este creata de surse de energie electrica, cum ar fi bateriile sau generatoarele. Tensiunea electrica este un termen care descrie diferenta de potential electric intre doua puncte dintr-un circuit. Este forta care impinge electronii printr-un conductor si este masurata in volti. Un exemplu simplu de echipament care utilizeaza notiunea tensiune electrica este bateria. O baterie are doua terminale, unul pozitiv si unul negativ. Tensiunea electrica este prezenta in aproape toate aspectele vietii cotidiene. De la iluminatul din case pana la functionarea electrocasnicelor, tensiunea electrica joaca un rol crucial. Tensiunea electrica este masurata in volti, iar instrumentul folosit pentru a masura tensiunea se numeste voltmetru.
Pentru a masura tensiunea electrica, cele doua sonde ale voltmetrului sunt conectate la doua puncte diferite in circuit. Sonda rosie este conectata la punctul cu potential mai mare, iar sonda neagra este conectata la punctul cu potential mai mic. Este crucial sa folosesti voltmetrul corect si sa respecti procedurile de siguranta atunci cand masori tensiunea electrica. Asigura-te ca aparatul este setat pe scala corecta si ca sondele sunt in stare buna. Masurarea tensiunii electrice este un proces esential in mentinerea si diagnosticarea sistemelor electrice.
Pregatirea si siguranta in masurarea tensiunii
Pregatirea instrumentului: Inainte de a incepe, asigura-te ca voltmetrul este calibrat si functioneaza corect. Selecteaza scala de masurare adecvata pentru tensiunea pe care intentionezi sa o masori. Verificarea sigurantei: Afla daca zona in care lucrezi este sigura si ca nu exista riscuri de electrocutare. Deconectarea alimentarii (daca este posibil): Daca este posibil, deconecteaza alimentarea cu energie electrica a circuitului pe care intentionezi sa il masori. Conectarea voltmetrului: Conecteaza sonda rosie a voltmetrului la terminalul sau punctul cu potential mai mare, si sonda neagra la terminalul sau punctul cu potential mai mic. Citirea valorii: Odata ce sondele sunt conectate, voltmetrul afiseaza valoarea tensiunii electrice. Deconectarea voltmetrului: Dupa ce ai terminat masuratorile, deconecteaza intai sonda neagra, apoi pe cea rosie. Analiza rezultatelor: Analizeaza rezultatele masuratorilor si compara-le cu valorile asteptate sau normale pentru sistemul electric pe care il testezi.
Principii teoretice si constructia unui voltmetru analogic
Folosind un galvanometru, putem măsura nu numai curentul care curge între două puncte, ci și diferența de tensiune dintre ele, conform legii lui Ohm, deoarece aceste mărimi sunt proporționale între ele. Astfel, folosind un voltmetru gradat, putem măsura diferența de potențial între oricare două puncte ale unui circuit. Cel mai de bază tip de voltmetru analogic DC este aparatului cu „bobină-mobilă și magnet-permanent” (PMMC), cunoscut sub denumirea de mișcare D'Arsonval. Această mișcare este practic un dispozitiv de măsurare a curentului (galvanometru) configurat pentru a opera fie ca voltmetru, fie ca ampermetru, diferența principală fiind modul în care sunt conectate într-un circuit.
Mișcarea bobinei-mobile folosește un magnet permanent fix și o bobină cu sârmă foarte subțire, lăsată să se miște în câmpul magnetic al magnetului. Când este conectat la un circuit, un curent electric curge prin bobină, generând propriul său câmp magnetic care reacționează împotriva câmpului creat de magnetul permanent, determinând astfel deviația acului. Deoarece galvanometrul răspunde la un flux intern de curent, dacă cunoaștem rezistența internă a bobinei, putem folosi legea lui Ohm pentru a determina diferența de potențial corespunzătoare. Cantitatea cu care se mișcă bobina, numită deviație, este proporțională cu intensitatea curentului prin bobină. Astfel, indicatorul este deviaționat pe o scară liniară pentru a indica valoarea măsurată.
Pentru a obține măsurare a tensiunii, se adaugă o rezistență în serie cu bobina, transformând astfel galvanometrul într-un voltmetru DC. Rezistența serie, RS, trebuie să fie aleasă astfel încât să limiteze curentul prin bobină pentru a nu depăși valoarea suportată. Astfel, dacă curentul de deviație la scara completă este IFS, tensiunea maximă măsurabilă este Vmax = IFS × RG (rezistența internă a bobinei). Pentru a măsura tensiuni mai mari, se conectează un multiplicator în serie, cu valori calculate prin legea lui Ohm. Acest principiu formează baza voltmetrului analogic simplu.
Există două configurații principale pentru voltmetrele multi-gama: directă și indirectă. În varianta directă, potrivirea rezistențelor multiplicatoare RS cu gama dorită este făcută astfel încât tensiunea maximă a fiecărei game să determine deviația la scara completă. În varianta indirectă, rezistențele multiplicatoare pot fi compuse din valori standard, conectate în serie, ceea ce facilitează utilizarea de valori comerciale obișnuite pentru RS. Alegerea între aceste configurații depinde de disponibilitatea rezistoarelor și de gama de tensiune vizată.
Un voltmetru analogic poate fi extins pentru a acoperi multiple game prin folosirea mai multor rezistențe în serie sau printr-un comutator multipolar. Într-un voltmetru multi-gamă direct, fiecare RS este conectat în serie cu dispozitivul, iar gama este selectată prin poziția comutatorului. În configurația indirectă, rezistențele multiplicatoare pot fi dispuse astfel încât să utilizeze valori standard de rezistență, iar rezistența totală RTOTAL crește cu fiecare rezistență adăugată în serie. Aceasta simplifică realizarea practică și reduce costul.
Utilizarea practică a voltmetrului analogic
Este important ca voltmetrul să nu afecteze semnificativ circuitul testat. În mod ideal, voltmetrul are o rezistență echivalentă infinită, însă în practică, conectarea unui voltmetru la un circuit poate modifica rezistența efectivă a acestuia. Pentru a minimiza efectul de încărcare, este recomandat să se utilizeze un aparat cu sensibilitate ridicată (devierea la FSD este realizată cu un curent de deviere mic) și să se aleagă valorile multiplicatoarelor cât mai mari, pentru a reduce curentul prin seria voltmetrului. Sensibilitatea este exprimată în ohmi/volt (Ω/V).
Tipuri de voltmetre și conectarea în paralel: voltmetrul se montează în paralel în circuit. Pe cadran se indică domeniul de măsurare, rezistența internă, clasa de exactitate, poziția de funcționare și tipul dispozitivului testat. Pentru măsurarea tensiunii alternative (AC), se poate utiliza redresarea în multimetrul analogic. În schimb, pentru tensiunea continuă (DC), selectorul de game este setat în zona DC, iar sondele roșie și neagră se poziționează între punctele de măsurare. Polaritatea este indicată dacă valoarea afișată este negativă.
În practică, multimetrul (de origine modernă digital) poate într-adevăr avea funcții de măsurare a tensiunii atât DC, cât și AC, însă scopul articolului este axat pe voltmetrele analogice PMMC. Un exemplu clasic este un galvanometru PMMC cu rezistență internă RG și o deviație la scara completă IFS. Cu ajutorul rezistenței RS și al legii lui Ohm, întregul dispozitiv poate măsura tensiunea direct sau indirect. Un exemplu numeric: dacă RG = 100 Ω, VFSD = 200 mV, atunci RS necesar pentru a măsura 5 V este 2,4 kΩ. Acest principiu se poate aplica la orice tensiune prin ajustarea valorilor RS și reetichetarea scalei pentru noua tensiune măsurată.
De la date la aplicații: tablou, exemple și scheme utile
Model de voltmetru: voltmetru multi-gamă direct conectat cu mai multe rezistențe multiplicatoare în serie, selectate prin comutator. Model indirect: folosirea unor rezistențe standard în serie, cu mai multe game, pentru a facilita producția. În practică, rezistențele multiplicatoare sunt adesea fabricate din manganină și pot face parte din interiorul aparatului sau pot fi plasate în exterior pentru game înalte. Transformatoarele de tensiune pot fi utilizate pentru tensiunile alternative mari, până la 400 kV, în aplicații industriale sau de rețea. Erorile de măsurare apar datorită instrumentelor și metodologiilor, însă ajustarea corectă și calibrarea pot minimiza această cauză de eroare.
| Domenii de măsurare DC | Domenii de măsurare AC |
|---|---|
| 75 mV, 1, 2,5, 10, 25, 100, 250, 500, 1000 V | 2,5, 10, 50, 250, 1000 V |
Încărcarea circuitului și alegerea instrumentului
- Un voltmetru ideal ar avea o rezistență infinită, însă practica necesită luarea în considerare a încărcării. Alegerea unui voltmetru cu rezistență internă mare reduce încărcarea.
- Pentru măsurători de tensiune în circuite de înaltă rezistență, folosirea multimetrului digital sau a unui voltmetru cu intrare de înaltă impedanță este preferată pentru a evita scăderea tensiunii măsurate.
- În măsurătorile AC, utilizarea redresării poate introduce erori specifice; pentru măsurări DC, alegerea gamei potrivite este esențială pentru precizie.
Note despre analogie, siguranță și bune practici

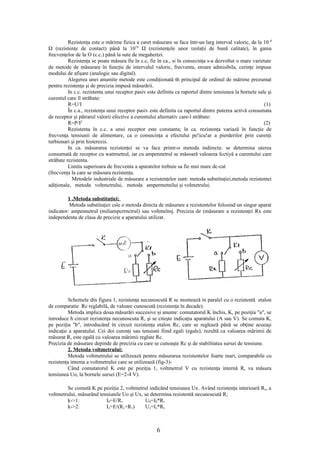

Voltmeterul măsoară tensiunea între bornele receptorului sau generatorului. Tensiunea aplicată la bornele voltmetrului dă naștere unui curent electric care străbate echipamentul mobil al dispozitivului de măsurat, conform legii lui Ohm. Rezistența interioară a voltmetrului trebuie să fie mai mare decât rezistența receptorului sau a sursei de energie. Măsurarea tensiunii cu un voltmetru se face prin conectarea în paralel. Eroarea de măsurare este inevitabilă, dar poate fi minimizată prin calibrări regulate și utilizarea instrumentelor adecvate pentru gama dorită.
Voltmetru si ampermetru la 3,5 Euro
Aplicabilitatea practică în laborator și industrie
În laborator, voltmetre analogice pot fi folosite pentru a demonstra concepte fundamentale de diferență de potențial între noduri, pentru a verifica performanța bateriilor, generatoarelor și componentelor pasive. În industrie, transformatoarele de tensiune permit măsurarea tensiunilor AC mari în rețele și sisteme de distribuție, asigurând monitorizarea continuă a nivelului de tensiune pentru siguranța și eficiența distribuției. În general, măsurarea tensiunii este o operațiune esențială pentru diagnosticarea și mentenanța sistemelor electrice, iar instrumentele analo-soluționiste, dacă sunt corect proiectate și calibrare, pot oferi rezultate fiabile și intuitive.
