Amplificatoarele de putere se deosebesc prin modul în care funcționează etajele de ieșire. Pentru un amplificator ideal principalele caracteristici de funcționare sunt liniaritatea, câştigul de semnal, eficienţa (randamentul) şi puterea. Fizic însă, la amplificatoare există un compromis între aceste caracteristici. Sarcina amplificatorului este un difuzor (sau un ansamblu de difuzoare) cu impedanţa cuprinsă de obicei între 4 ohm şi 8 ohm. O metodă folosită pentru a distinge caracteristicile electrice ale diferitelor tipuri de amplificatoare este “clasa”.
Astfel că amplificatoarele sunt clasificate în funcţie de configuraţia circuitului şi de modul lor de funcţionare. Clasele Amplificatoarelor reprezintă suma semnalului de ieşire care variază în circuitul amplificatorului într-un ciclu de funcţionare în cazul excitării acestuia cu un semnal de intrare sinusoidal. Clasificarea amplificatoarelor variază de la procesarea integral liniară, utilizat în amplificarea semnalului de înaltă fidelitate care au însă eficienţă foarte scăzută, la procesarea integral neliniară. Clasele de amplificare sunt concentrate în principal în două grupe de bază. Cele din prima grupă sunt controlate clasic pe panta de amplificare, cele mai comune clase de amplificare fiind clasele A, B, AB şi C. Acestea sunt definite de starea de conducţie a finalilor pe o zonă a caracteristicii şi implicit a formei de undă de ieşire. A doua categorie de amplificatoare sunt mai noi, aşa-numitele “de trecere”. Clasele de amplificare de D, E, F, G, S, T etc, care folosesc circuite digitale şi modularea în durată a impulsurilor (PWM), prin prelucrarea semnalului “deschis total” sau “blocat total”.
Clasele de amplificare şi caracteristicile acestora
Clasele de amplificare cel mai frecvent utilizate sunt cele din gama amplificatoarelor de audiofrecvenţă. Amplificatoarele din Clasa A sunt cele mai utilizate datorită simplităţii schemei. Clasa A înseamnă literal “cea mai bună clasă” datorită distorsiunilor mici şi sunt cotate cu cel mai bun sunet din toate clasele analizate. Au cea mai bună liniaritate în raport cu celelalte clase, funcţionând în porţiunea liniară a caracteristicii. Acestea folosesc un tranzistor (bipolar, FET, etc) conectat într-o configuraţie emitor comun pentru ambele semialternanţe ale semnalului, prin tranzistor trecând permanent un curent chiar dacă acesta nu primeşte nici un semnal pe bază. Etajul final cu tranzistoare bipolare, MOSFET sau IGBT nu trece în zona de limitare sau de saturaţie, fiind polarizate astfel încât punctul de funcţionare Q să fie situat pe mijlocul mijlocului dreptei de sarcină.
Amplificatoarele clasa B au apărut ca o soluţie pentru creşterea randamentului şi problemele cauzate de încălzirea tranzistorilor la amplificatorul clasa A. Un amplificator de clasă B utilizează două tranzistoare complementare, bipolare sau FET, pentru fiecare semiperioadă, configurate într-un aranjament de tip „push-pull”. În amplificatorul de clasă B, nu există nici un curent de polarizare pe bază. Astfel încât curentul de repaus este zero, puterea disipată este mică şi, prin urmare, eficienţa sa este mult mai mare decât cea din clasa A.
Amplificatoarele clasa AB sunt unele dintre cele mai utilizate tipuri de amplificatoare audio de putere. Amplificatorul clasa AB este o variantă a unui amplificator de clasa B. Cele două tranzistoare au o foarte mică tensiune de polarizare, de obicei în jur de 5-10% din curentul de repaus, pentru a deschide tranzistorii chiar deasupra punctului de trecere prin zero al semnalului. Astfel, la amplificatorul clasa AB fiecare dintre tranzistorii push-pull conduc mai mult de jumătate din semialternanţa din clasa B, dar mult mai puţin decât un ciclu complet de conducţie ca cel din clasa A.
Amplificatorul în clasa C are cel mai mare randament, însă are şi cea mai mare neliniaritate dintre clasele menţionate. Clasele anterioare, A, B şi AB, sunt considerate amplificatoare liniare, semnalele de ieşire având amplitudine şi fază în relaţie liniară cu amplitudinea şi faza semnalelor de la intrare. La amplificatorul clasa C, curentul de ieşire este zero pentru mai mult de o jumătate dintr-un ciclu al semnalului sinusoidal de la intrare, tranzistorul lucrând în jurul punctului său de blocare.
Amplificatorul audio de clasă D este, în principiu, un amplificator în comutaţie sau PWM neliniar. Cu amplificatoarele clasă D, teoretic, se poate ajunge la o eficienţă de 100%. Clasele F, H şi T folosesc resonatoare armonice, comutare între liniile de alimentare sau procesare digitală pentru a creşte eficienţa şi puterea ieşirii. Clasele D, E, F, G, S, T etc, folosesc PWM sau tehnici similare pentru a produce semnale de ieşire eficiente.
În practica audio, cele mai utilizate rămân clasele A, B şi AB, datorită compromisului între linearitate şi eficienţă. Clasele D şi cele moderne H/T/S adresează în special aplicaţii unde eficienţa termică şi greutatea redusă sunt priorităţi. În schemele cu sarcini complexe, cum ar fi boxele active sau sisteme audio multimedia, alegerea clasıi se face în funcţie de necesităţile de fidelitate faţă de consum.
Amplificatoare în clasa A: principii şi limite
Amplificatoarele din clasa A sunt cele mai simple şi oferă cea mai bună liniaritate în raport cu liniile de funcţionare. Un amplifier clasa A poate utiliza un singur tranzistor de putere sau perechi conectate pentru a împărţi curentul de sarcină. Eficienţa tipică a acestui tip de circuit este scăzută (aproximativ 25-30%), deoarece curentul de repaus este menţinut în mod constant, rezultând disipare termică semnificativă. O cale de creştere a capacităţii de manevrare a curentului, fără a pierde prea mult din avantajele clasii A, este utilizarea tranzistoarelor Darlington sau a transformatoarelor de cuplare cu sarcină.
Transformatorul de ieşire poate adapta impedanţa sarcinii la impedanţa de ieşire a amplificatorului, crescând eficienţa prin raportul de transformare. Însă transformatorul aduce costuri şi mărime suplimentare, iar în circuitele de comutaţie, dispozitivele inductive pot genera emf inversă dăunătoare pentru tranzistoare. Astfel, utilizarea transformatorului este mai frecvent în aplicaţii audio clasice sau în circuite specifice de putere, nu neapărat în sisteme moderne de comutaţie.
Alte clase: D, F, G, H, T
Amplificatoarele de clasă D funcționează pe baza modulației lățimii impulsurilor (PWM) sau a altor tehnici de comutație. Tranzistoarele se aprind și se sting rapid, ceea ce reduce semnificativ pierderile de energie și poate ajunge la eficiențe teoretice de 100%. Clasele F și H folosesc rezonatoare armonice și multiple linii de alimentare pentru a crește randamentul și puterea efectivă. Clasele T folosesc DSP pentru conversia analogic-digital și PWM, oferind flexibilitate și performanțe ridicate în aplicațiile audio multi-canal, cum ar fi sunet surround.
Amplificatoare clasice vs. boxe active și pasive
În contextul difuzoarelor, alegerea între boxe active (cu amplificator încorporat) și boxe pasive (fără amplificator încorporat) este decisivă pentru modul de implementare. Boxele active pot fi mai ușor de instalat, au integrare simplificată, dar pot avea coste inițiale mai mari și portabilitate limitată. Boxele pasive oferă flexibilitate de configurare, posibilitatea de upgrade a difuzoarelor sau a amplificatorului, dar necesită un amplificator extern și pot implica o instalație mai complexă.
Avantajele boxelor active includ: simplu de folosit, integrare completă, eficiență energetică și portabilitate relativă pentru anumite montaje. Dezavantajele includ costul inițial mai mare, necesitatea alimentării și capacitatea inertială a unui sistem mai compact. Boxele pasive, în schimb, permit configurări flexibile, upgrade al difuzoarelor sau al amplificatorului, dar impun alegerea și montarea unui amplificator extern, ceea ce poate crește complexitatea și costul total.
Amplificatoare de semnal: principiul de bază
Un circuit amplificator este o parte esențială a electronicii, fabricat pentru a amplifica semnalele slabe în semnale puternice, potrivite pentru difuzoare, ecrane sau alte ieșiri. Părți cheie ale unui amplifier sunt tranzistorii, rezistențele și condensatoarele. Tranzistorii controlează fluxul de curent și cresc puterea semnalului; rezistențele gestionează curentul, tensiunea și impedance; condensatoarele stochează energie, conectează etape și reduc zgomotul, ajutând la stabilizarea alimentării și a semnalelor. Un amplificator operațional (AO) integrat poate reuni aceste funcții într-un singur circuit, fiind extrem de răspândit în electronica modernă.

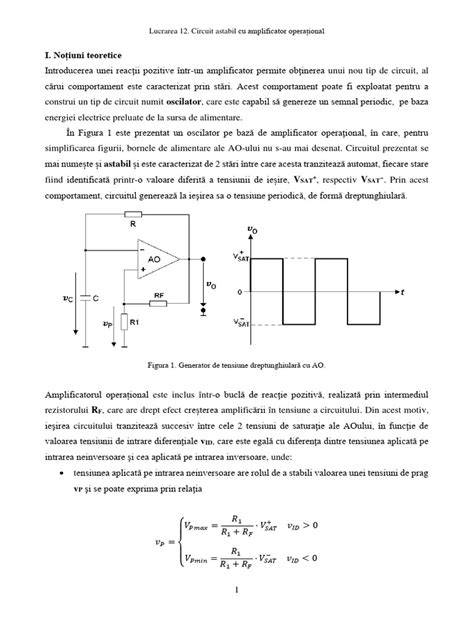

Amplificatoarele operaționale au două intrări (IN+ și IN-) și o singură ieșire. Feedback-ul (reacția negativă) este utilizat pentru a menține semnalul de ieșire în raport constant cu semnalul de intrare. Alimentarea poate fi asimetrică sau symmetrică. Alimentarea asimetrică simplifică schema, dar poate limita semnificativ gama de semnale utile, în timp ce alimentarea symmetrică oferă performanțe mai consistente, necesitând adesea o priză sau o sursă duală de tensiune. Alimentarea symmetrică poate reduce complexitatea schemei prin adăugarea unei rezistențe de polarizare care menține starea de baseline atunci când nu există semnal de intrare.
Caracteristici și studii de caz în proiectarea amplificatoarelor
Problemele de proiectare includ alegerea clasei de funcţionare în funcţie de scopul sistemului, interferența termică, distorsiunea de crossover în clasele A/B, sau distorsiuni semnificative în clasele C, D, F și H, unde eficiența poate fi maximă, dar fidelitatea semnalului poate scădea. Pentru aplicații audio de ultimă fidelitate, se preferă Clasele A sau AB cu trasee de filtrare și alimentări stabile. În aplicațiile de putere înaltă sau pentru sistemele cu consum redus, clasele D sau F pot oferi randamente ridicate, cu abordări moderne care includ control digital și PWM pentru a compensa lipsa de liniaritate.
În rezumat, alegerea între boxe active și pasive, între Clasele de amplificare A, B, AB, C, D sau între tehnologii PWM și rezonatoare se face în funcţie de necesități: fidelitate sonoră, eficiență energetică, spațiu fizic, costuri și complexitatea implementării. Indiferent de alegere, scopul rămâne același: să ofere o experiență audio clară și puternică, adaptată cerințelor utilizatorului și aplicației specifice.
Tranzistorul pentru începători 🚦 Regimuri de funcționare 🚦 Componente active
3.5. Amplificator clasă A
Amplificatoarele cu emitor-comun (CE) sunt proiectate să producă o oscilație mare a tensiunii de ieșire de la o tensiune de semnal de intrare relativ mică. În principiu, un amplificator de putere este o punte între tensiune și curent, iar sarcina este, de regulă, un difuzor de 4 sau 8 Ω. Eficiența într-un amplificator de putere majoritar în clasa A este scăzută din cauza curenților de repaus, iar costul termic este un factor limitant pentru aplicațiile cu putere mare. În această clasă, polarierea asigură funcționarea în zona liniară, evitând neliniaritatea la trecerea prin zero a semnalului.
În concluzie, clasificările clasice A, B și AB, alături de noile tehnologii D, F, H și T, oferă o paletă largă de soluții pentru diferite aplicații audio, de la fidelitatea maximă până la eficiența energetică maximă. Alegerea depinde de cerințele concrete ale proiectului, de buget, de spațiul disponibil și de modul în care utilizatorul dorește să gestioneze distorsiunea, zgomotul și consumul de energie.
