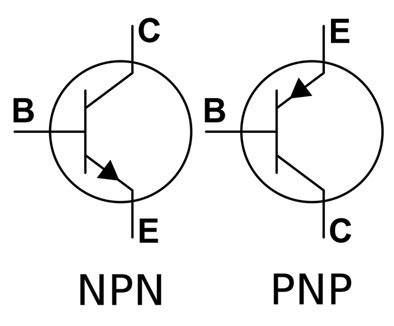

Tranzistoarele NPN sunt dispozitive cu trei terminale, cu trei straturi, care pot funcționa ca amplificatoare sau comutatoare electronice. În tutorialul precedent am văzut că tranzistorul bipolar standard sau BJT vine în două forme de bază. Un tip NPN (Negativ-Pozitiv-Negativ) și un tip PNP (Pozitiv-Negativ-Pozitiv). Cea mai frecvent utilizată configurație a tranzistorului este tranzistorul NPN. De asemenea, am aflat că joncțiunile tranzistorului bipolar pot fi polarizate într-unul din cele trei moduri diferite - Bază Comună, Emitor Comun și Colector Comun. În această pagină vom explora în detaliu modul Emitor Comun (EC) pentru tranzistorul NPN, completând explicațiile cu exemple practice și cu schema funcțională a fluxurilor de purtători de sarcină.
Structura și principiul de funcționare al tranzistorului bipolar
Tranzistorul bipolar poate fi privit ca un robinet pentru curent: un curent mic de control IB poate regla un curent mult mai mare Ic ce circulă între colector și emitor. Aceasta se bazează pe injecția masivă de electroni din emitor în baza subțire, accelerarea lor în colector prin câmpul invers al joncțiunii bază-colector și, în final, transportul către colector. Într-un tranzistor NPN, curentul majoritar este format din electroni, iar săgeata în cerc indică direcția fluxului de curent convențional spre ieșire.
Valorile fundamentale ale parametrilor tranzistorului includ Beta (β) - câștigul de curent DC, definit ca raportul Ic/IB, și Alpha (α) - câștigul de curent de la emitor la colector, definit ca Ic/IE. Relația dintre acești doi parametri este: α = β/(β+1) și β = α/(1-α). Beta poate varia de la aproximativ 20 la peste 1000 în funcție de tip, temperatură și condițiile de operare.
Regimuri de funcționare ale tranzistorului bipolar
Tranzistorul poate opera în mai multe regimuri:
- Regimul activ normal: EB polarizată direct, BC polarizată invers; tranzistorul funcționează ca amplificator.
- Regimul de blocare (cut-off): EB și BC polarizate invers; curentul este foarte mic, tranzistorul se comportă ca un întrerupător deschis.
- Regimul de saturație: EB și BC polarizate direct; curenții sunt limitați de circuitul extern, tranzistorul se comportă ca întrerupător închis.
În regimul Emitor Comun (EC), semnalul de intrare se aplică între bază și emitor, iar rezistența de sarcină este conectată între colector și emitor. Emitorul este comun ambelor circuite, iar ieșirea este în antifază cu intrarea. Această configurație este utilizată pe scară largă în circuite audio ca amplificator de clasă A și în aplicații de replicare a semnalelor cu distorsiuni reduse.
Configurația Emitor Comun (EC) în detaliu
În cadrul configurației EC, dacă se aplică o tensiune de polarizare DC adecvată la baza tranzistorului, acesta operează în regiunea activă liniară, ceea ce permite amplificarea semnalului AC aplicat la baza cu emitorul la masă. Curbele caracteristice de ieșire ( Ic vs Vce pentru diferite IB) creează o familie de linii numite linii de sarcină, care definesc punctul de operare Q prin alegerea IB. Linia de sarcină are panta -1/RL, iar poziția pe această curbă determină regimul de funcționare al tranzistorului.
În figura tipică a unui etaj EC, curentul de ieșire Ic este derivat din diferența dintre tensiunea de alimentare Vcc și căderea de tensiune Vce. Astfel, Ic ≈ (Vcc - Vce)/RL. Linia de sarcină marchează regimul activ, iar poziția intersecției cu curbele de ieșire definește punctul Q. Cu o alegere corectă a IB, tranzistorul poate funcționa în clasele A, AB, B sau C, în funcție de așezarea punctului static de funcționare pe dreapta de sarcină.
Figura descrie că, în ecuație, IE = IC + IB, iar VBE este aproximativ 0,7 V pentru dispozitivele de siliciu. Tensiunea de colector-emitor în regimul saturației (VCEsat) poate varia între aproximativ 0,1 V și 0,5 V, în funcție de fabricare și condițiile de sarcină. Creșterea IB duce la creșterea IC, iar beta determină cât de mult va crește IC pentru o creștere mică a IB.
Aplicabilitatea și utilizarea practică
Tranzistorii bipolari sunt utilizate în diverse aplicații:
- Amplificatoare audio, preamplificatoare și circuite de putere;
- Comutatoare electronice în circuite digitale;
- Regulatoare de tensiune, adesea în combinație cu diode Zener;
- Oscilatoare și detectoare de lumină în combinație cu senzorii;
- Sisteme de reglare a tensiunii și filtrare în alimentări;
În proiectarea practică, trebuie luate în calcul tensiunea de polarizare Bază-Emitor (VBE), necesară pentru polarizarea directă a joncțiunii BE (aprox. 0,7 V pentru siliciu), precum și căderea de tensiune în regimul de saturație (VCEsat). Puterea disipată și deriva termică sunt factori critici, necesitând măsuri de stabilizare, cum ar fi reacția negativă și utilizarea rețelelor de polarizare pentru a compensa variațiile de temperatură.
Tipuri de configurații ale tranzistorului
Tranzistorul poate fi conectat în trei configurații de bază în funcție de terminalul comun:
- Emitor Comun (EC): semnalul de intrare la bază, sarcina la colector; ieșirea este în antifază; în mod obișnuit folosit pentru amplificare de tensiune și curent, în circuite audio; clasa A.
- Bază Comună (BC): semnalul de intrare la emitor; sarcina la colector; impedanțe de intrare reduse, impedanțe de ieșire mari; potrivit pentru frecvențe înalte și pentru a preveni auto-oscilarea.
- Colector Comun (CC): semnalul de intrare la bază; sarcina conectată la emitor; impedanțe de intrare ridicate și ieșire cu impedanță scăzută; utilizat în circuite de adaptare a impedanței și surse de alimentare stabilizate.
Caracteristici practice și considerente
Pe lângă β și α, există alte aspecte importante: tensiunea de polarizare VB, căderea în be pe emitor-emitor, și considerente termice precum deriva temperaturii, variațiile caracteristicilor cu temperatura și necesitatea reacției negative pentru stabilitatea regimurilor. Linia de sarcină și punctul de funcționare static (P) sunt aspecte cruciale pentru a asigura o funcționare liniară și pentru a evita distorsiunile excesive în reacția la semnalul de intrare.
În practică, producătorii specifică curbele caracteristice: caracteristica de intrare (IB în funcție de UBE), caracteristica de ieșire (IC în funcție de UCE pentru IB diferite) și caracteristica de transfer (IC în funcție de IB). Acestea ajută la dimensionarea circuitelor de amplificare și la alegerea valorilor componentelor pentru a obține punctul de funcționare dorit.
Notă asupra proiectării în regim EC
În schema cu divizor de polarizare RB1RB2 pentru stabilizarea bazei, se reduce variația IB cu temperatura, dar crește dispersia curentului de bază în ansamblul etajelor. Dimensiunile RE introduc o reacție negativă, îmbunătățind stabilitatea termică a întregului amplificator, dar, în același timp, pot complica amplificarea foarte multi-etaj. Prin modelarea corectă a punctului Q, se poate obține o amplificare liniară bună, cu o distorsiune minimă, adaptată la caracteristicile semnalului de intrare.
Concluzie necesară pentru înțelegerea practică
Întreaga discuție despre dreapta de sarcină a tranzistorului bipolar și despre modul Emitor Comun subliniază faptul că un curent mic de bază poate controla un curent mult mai mare în colector-emitor, iar stabilizarea regimurilor de funcționare prin alegerea corectă a polarizării, a rezistențelor de sarcină și a aranjamentelor de feedback este esențială pentru performanța unui amplificator sau a unui comutator bazat pe BJT.
Circuitele de polarizare au rolul de fixare și stabilizare a punctului static de funcționare
