Separatorul de sarcină SF6 este un întrerupător care utilizează gazul SF6 ca mediu de stingere a arcului și mediu izolator, denumit întrerupător SF6.
Întrerupătorul de circuit cu hexafluorură de sulf este un întrerupător care utilizează gaz cu hexafluorură de sulf (SF6) ca mediu de stingere a arcului și mediu izolator.
Gazul hexafluorură de sulf este un gaz inert incolor, inodor, netoxic și neinflamabil.
Proprietățile izolației și stingerea arcului ale SF6 îl fac ideal pentru aplicații în întrerupătoarele de circuit, transformatoare și tablouri de distribuție cu izolație gazoasă.
Gazul SF6 este comprimat în timpul operațiunii și forțat prin duze pentru a crea flux de gaz cu viteză mare care răcește și stinge arcul.
Principiul de funcționare al întrerupătorului implică trei etape principale: perioada pre-arcului, perioada arcului, în care gazul SF6 gestionează arcul electric, și perioada post-arcului.
Întreruptoarele moderne cu SF6 includ caracteristici avansate, cum ar fi sisteme de monitorizare a densității gazului, mecanisme de operare sincronizate și sisteme de control inteligente.
SF6 poate oferi o capacitate mare de rupere, tensiune mare de rupere, un număr mare de întreruperi consecutive, fiind potrivit pentru operațiuni frecvente, cu zgomot redus și risc redus de incendiu.
Structura de bază a camerei de stingere a arcului a întrerupătorului SF6 poate fi de tip coloană de porțelan cu trei faze independente sau de tip rezervor.

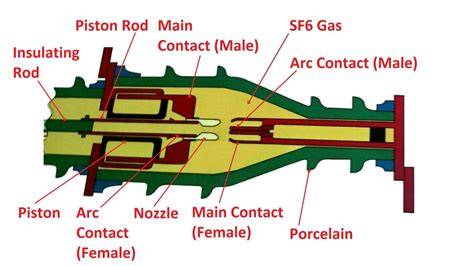

Structura coloană de porțelan include trei faze independente și un tablou de comandă hidraulic și electric, fiecare fază având patru camere de stingere a arcului (fracturi) cu două manșoane din porțelan conectate în serie, iar camera de stingere este umplută cu gaz SF6 la presiunea nominală.
Structura rezervor adoptă o cameră de stingere a arcului longitudinal bidirecțional, cu o cameră de stingere a arcului de tip suflare verticală cu două cai, iar pistonul acționează cu ajutorul mecanismului hidraulic pentru a suflă arcul longitudinal.
Contactele mobile și staționare sunt încrustate cu un aliaj de cupru-tungsten la capete; tija izolatoare de operare conectează mecanismul hidraulic cu camera de stingere.
Combinarea componentelor permite deschiderea controlledă a contactelor cu formarea arcului, urmată de suflarea arcului prin duza de gaz pentru stingerea acestuia.
Comutatorul SF6 utilizează un releu de densitate SF6 pentru a monitoriza modificările presiunii gazului; atunci când presiunea scade la valorile de alarmă, sistemul raportează semnalele corespunzătoare.
Avantajele includ o izolație cu rezistență dielectrică mare, o structură compactă și o durată de viață lungă cu întreținere minimă.
Odată cu costurile ridicate și cerințele ridicate pentru aplicare, gestionare și funcționare, SF6 nu este utilizat pe scară largă în medie tensiune și este folosit în principal la niveluri de tensiune peste 110 kV.
Întreruptoarele SF6 pot gestiona curenți mari de rupere și pot suporta cicluri multiple de întrerupere, fiind proiectate pentru operațiuni frecvente și scurt timp de arc.
Profilul de mediu al SF6 este un punct critic; SF6 este un gaz cu efect de seră cu potențial de încălzire globală foarte ridicat, iar UE a impus restricții și reglementări privind utilizarea sa în anumite aplicații.
Întreruptoarele SF6 oferă componente de siguranță precum monitorizarea presiunii gazului, protecția automată, și mecanismele hidraulice cu funcționare în siguranță, pentru a preveni pierderea presiunii și separarea lentă.
Durata mare de funcționare a acestor întrerupătoare, de obicei peste 20 de ani, alături de designul său capabil să reducă întreținerea, contribuie la randamentul investiției.
Proprietățile SF6 permit o rezistență mare la rupere în condiții de tensiune înaltă, cu o capacitate mare de întrerupere și ciclu lung de întreținere, oferind securitate operațională în rețele complexe.
Structuri și tipuri: detalii mecanice
Întrerupătoarele SF6 au două forme structurale: structura coloană din porțelan și structura rezervor.
Structura coloană din porțelan este formată din trei faze independente, fiecare cu patru camere de stingere a arcului, iar camera de stingere este umplută cu SF6 la presiune nominală.
Structura rezervorului este un design cu cameră de stingere a arcului longitudinal bidirecțional, cu sistem de suflare verticală și cilindru hidraulic pentru acționare.
Contactele sunt protejate de aliaje Cu-W, iar tija izolatoare conectează mecanismul de operare cu camera de stingere.
Cum funcționează gazul SF6 în întrerupătorul de circuit SF6
Aplicatii și performanțe
Întrerupătoarele SF6 pot funcționa la tensiuni înalte și pot oferi performanțe superioare de stingere a arcului în comparație cu alte medii de stingere.
Proprietațile dielectric ale SF6 permit designuri compacte și economii de spațiu, ceea ce reduce costurile de instalare.
Sistemele sigilate ale întreruptoarelor SF6 contribuie la fiabilitatea în diferite condiții climatice, iar întreținerea este redusă datorită auto-vindecării gazului și uzurii mecanice minime.
Monitorizarea densității gazului, monitorizarea presiunii și senzori avansați permit întreținere predictivă și reacție rapidă la anomalii.
Reglementările UE și alte reglementări privind emisiile SF6 au impulsionat dezvoltarea soluțiilor alternative fără SF6 în unele piețe, însă SF6 rămâne încă utilizat în multe aplicații critice.
Aspecte ecologice și sustenabilitate
SF6 este un gaz cu potențial mare de încălzire globală, ceea ceifică importanța practicilor de gestionare, recuperare și reciclare a gazului în timpul întreținerii.
Măsurile de etanșare avansate și ratele de pierdere de gaz sunt concepte cheie pentru reducerea impactului asupra mediului.
Întreruptoarele SF6 pot fi concepute cu sisteme de recuperare a gazului și cu materiale reciclabile pentru a minimiza impactul ecologic.
Inovațiile în tehnologia fără SF6 au fost promovate de companii precum Eaton, care au avansat soluții alternative încă din urmă cu decenii, precum Xiria RMU.
